Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 120

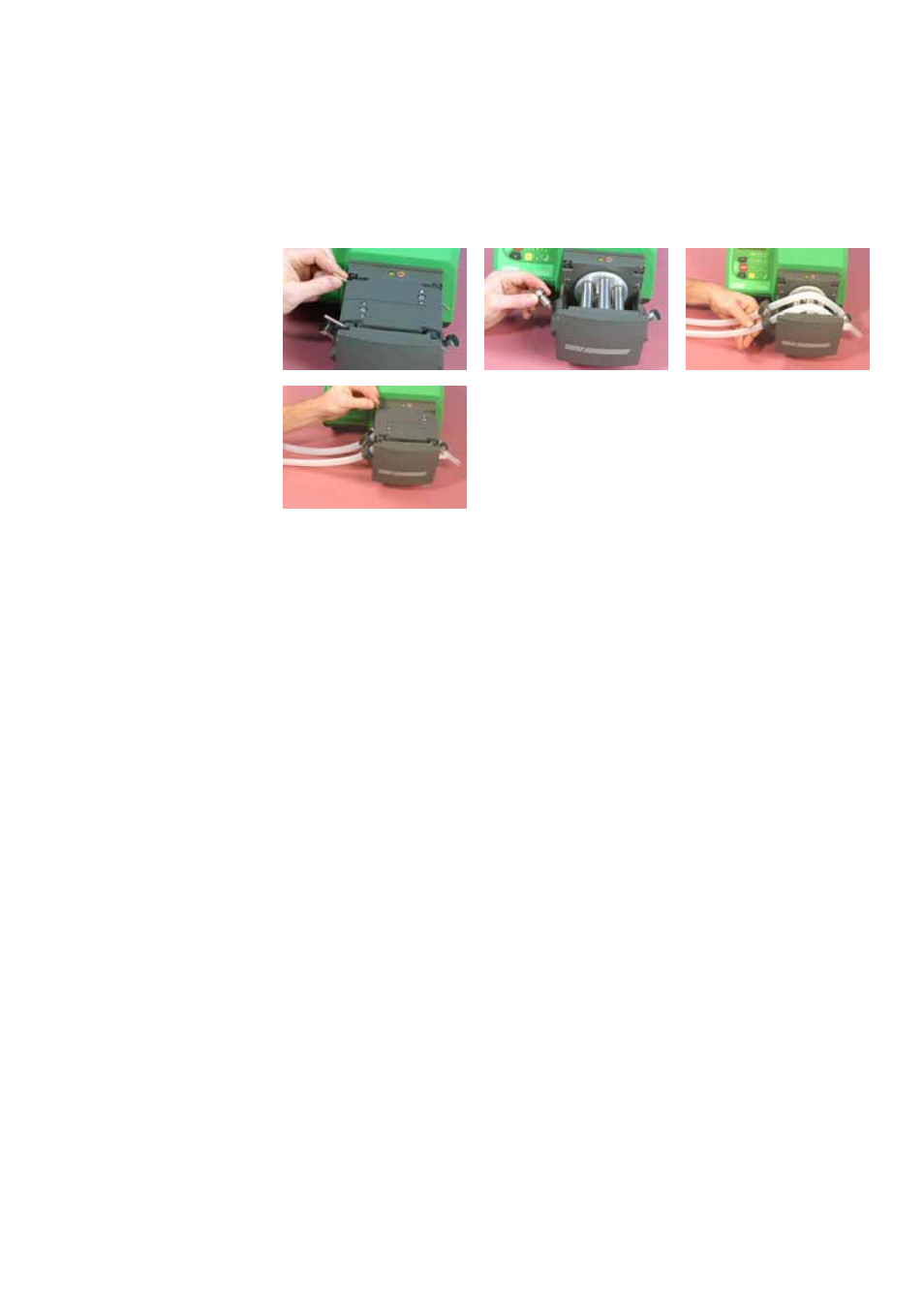

27.2 505L: Utilizzo dei tubi di ingresso
con configurazione doppia
Si possono ottenere portate migliorate montando due tubi di ingresso e usando un
connettore a Y per ottenere un flusso uniforme.
Sollevare le due leve su ciascun lato della testina e smontare il corpo.
Smontare il supporto a forma di fungo sul lato di aspirazione della pompa
ruotandolo in senso antiorario di un quarto di giro ed estrarlo. Non smontare il
supporto sul lato di erogazione.
Montare due tratti di tubo sui rami superiori del connettore a Y. Appoggiare il
gruppo così ottenuto sul rotore, con il connettore a Y sul supporto finale sul
lato di erogazione.
Sono disponibili morsetti per tubo, contrassegnati con il diametro nominale per
il tubo a cui sono adatti. Tirare i due tratti di tubo in modo che siano tesi e fis-
sarli saldamente con un morsetto delle dimensioni corrette sul lato di aspi-
razione della testina usando la base a baionetta utilizzata in precedenza per il
supporto a forma di fungo. Può essere più comodo inserire i tubi nelle sezioni
arcuate del morsetto prima di fissare il morsetto.
Sostituire il corpo della testina e fissarlo chiudendo le due leve.
I tubi per il trasferimento possono ora essere attaccati ai connettori.
