Powermax125 Manuale dell’operatore 808084

71

6 – Configurazione della torcia per macchina

Convertire una torcia per macchina a lunghezza completa in una mini torcia
per macchina

Sarà necessario il kit adattatore per la mini torcia per macchina (428146) per completare la procedura riportata
di seguito. Questo kit abilita alla conversione di una torcia per macchina a lunghezza completa a una mini torcia
per macchina rimuovendo il manicotto di posizionamento e installando un piccolo anello adattatore al suo posto.

Se si converte una torcia per macchina a lunghezza completa a una mini torcia per
macchina e si monta la torcia allo stesso tempo, tralasciare questa procedura e seguire
le istruzioni riportate in

Montare la torcia a pagina 72.

1. Seguire le istruzioni riportate in Smontare la torcia per macchina a pagina 69.

2. Far scorrere l’adattatore sul cavo della torcia.

3. Far scorrere l’accoppiatore sul cavo della torcia.

4. Fare scorrere l’adattatore sull’accoppiatore.

5. Ricollegare la linea di alimentazione del gas al cavo della torcia.

6. Ricollegare il filo pilota della torcia al corpo torcia usando la vite.

7. Ricollegare il connettore a filo del sensore del cappuccio.

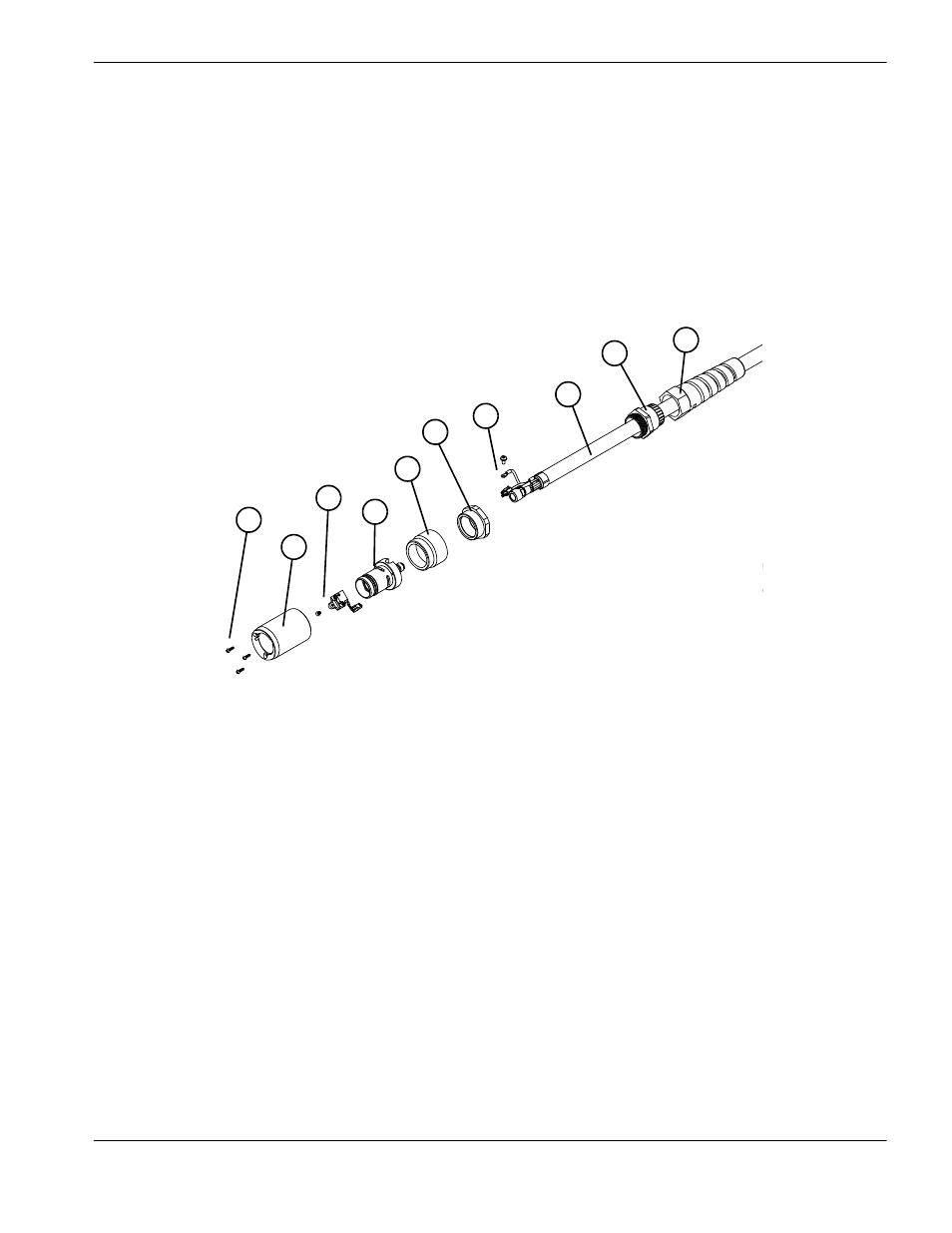

6

1

4

2

5

3

7

9

8

10

1

Viti manicotto di supporto

2

Manicotto di supporto

3

Interruttore e vite del sensore del cappuccio

4

Corpo torcia

5

Accoppiatore

6

Adattatore (428146)

7

Filo e vite arco pilota

8

Cavo torcia

9

Pressacavo

10 Dado del pressacavo
