100

Powermax125 Manuale dell’operatore 808084

7 – Taglio meccanizzato

Collegamento del cavo di interfaccia macchina

Powermax125 è provvisto di un partitore di tensione integrato a cinque posizioni. Il partitore di tensione integrato fornisce
una tensione dell’arco ridotta di 20:1, 21,1:1, 30:1, 40:1 o 50:1 (uscita massima di 16 V). Una presa sul retro del
generatore (vedere la figura precedente) consente di accedere alla tensione d’arco ridotta e ai segnali di trasferimento
dell’arco e di avvio plasma.

L’impostazione di fabbrica del partitore di tensione è a 50:1. Per cambiare l’impostazione
del partitore di tensione, consultare

Impostare il partitore di tensione a cinque posizioni

a pagina 103.

Hypertherm offre diversi modelli di cavi di interfaccia macchina:

Per utilizzare il partitore di tensione integrato che fornisce una tensione dell’arco ridotta ai segnali di trasferimento
dell’arco e di avvio plasma:

Utilizzare il codice articolo 228350 (7,6 m) o 228351 (15 m) per cavi terminati con connettori a forcella.

Utilizzare il codice articolo 123896 (15 m) per un cavo terminato con un connettore tipo D-sub. (Compatibile
con prodotti Hypertherm, come EDGE

®

Pro Ti e Sensor

PHC.)

223354 (3,0 m)

223355 (6,1 m)

223048 (7,6 m)

223356 (10,7 m)

123896 (15 m)

Per utilizzare solo i segnali per il trasferimento dell’arco e l’avvio plasma, utilizzare il codice articolo 023206 (7,6 m)

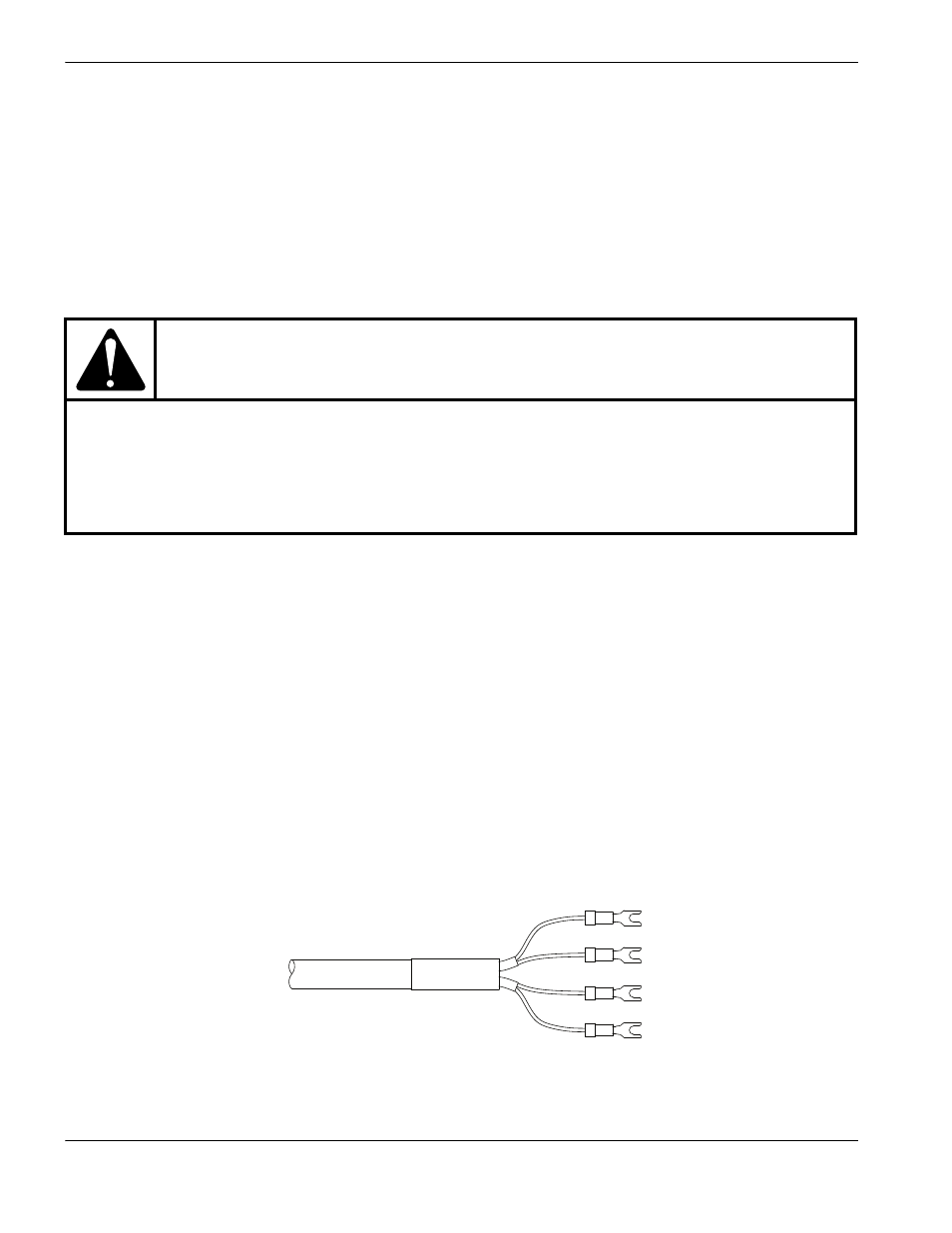

o il codice articolo 023279 (15 m). Questi cavi sono provvisti di connettori a forcella, come mostrato sotto:

ATTENZIONE

Il partitore di tensione integrato assicura un massimo di 16 V in presenza di un circuito aperto. Si
tratta di una corrente di uscita a bassissima tensione funzionale (ELV) protetta mediante impedenza
per impedire scosse elettriche e incendi in condizioni normali sulla presa di interfaccia macchina e
in presenza di un singolo guasto con i cavi dell’interfaccia macchina. Il partitore di tensione non è
tollerante ai guasti e le correnti di uscita ELV non sono conformi ai requisiti di bassissima tensione
di sicurezza (SELV) per il collegamento diretto ad apparecchiature computerizzate.
