HPR260 Auto Gas Manuale di istruzioni 3-27
INSTALLAZIONE
3

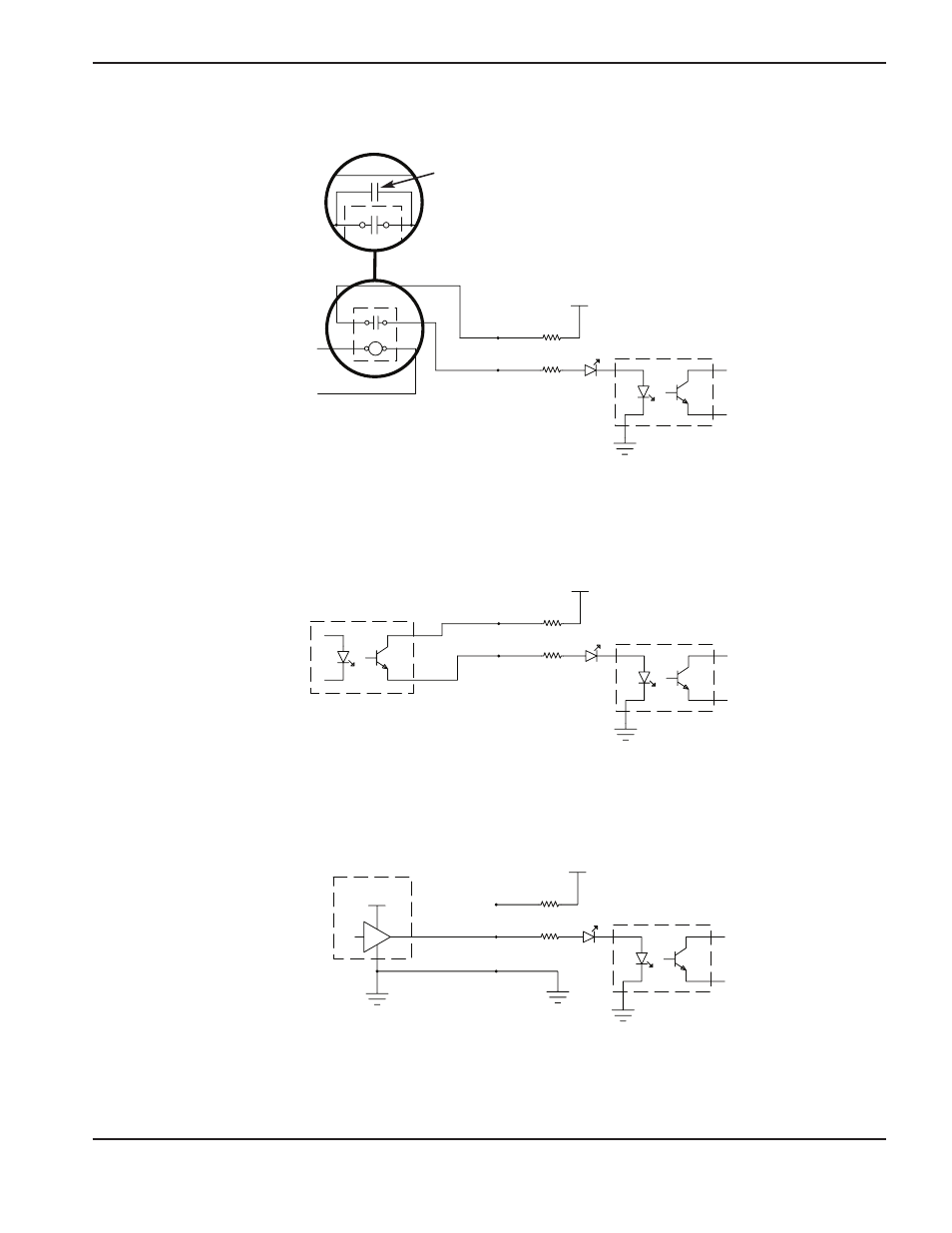

Esempi di circuiti di alimentazione
Uscita dal
CNC/PLC
Relé esterno
(CA o CC)
1. Interfaccia relé
+24VCC
HPR
Messa a
terra
2. Interfaccia fotoaccoppiatore
CNC/PLC
+24VCC
HPR
Messa a
terra
Uscita transistor
fotoaccoppiatore
12V-24VCC
CNC/PLC
+24VCC
HPR
Messa a
terra Messa a
terra
Attuatore attivo se
segnale alto (>0)
3. Interfaccia uscita amplificata
Nota: La durata del relè esterno può essere aumentata
aggiungendo un condensatore poliestere metallizzato
(0.022µF 100V o superiore) in parallelo con i contatti
del relè.
