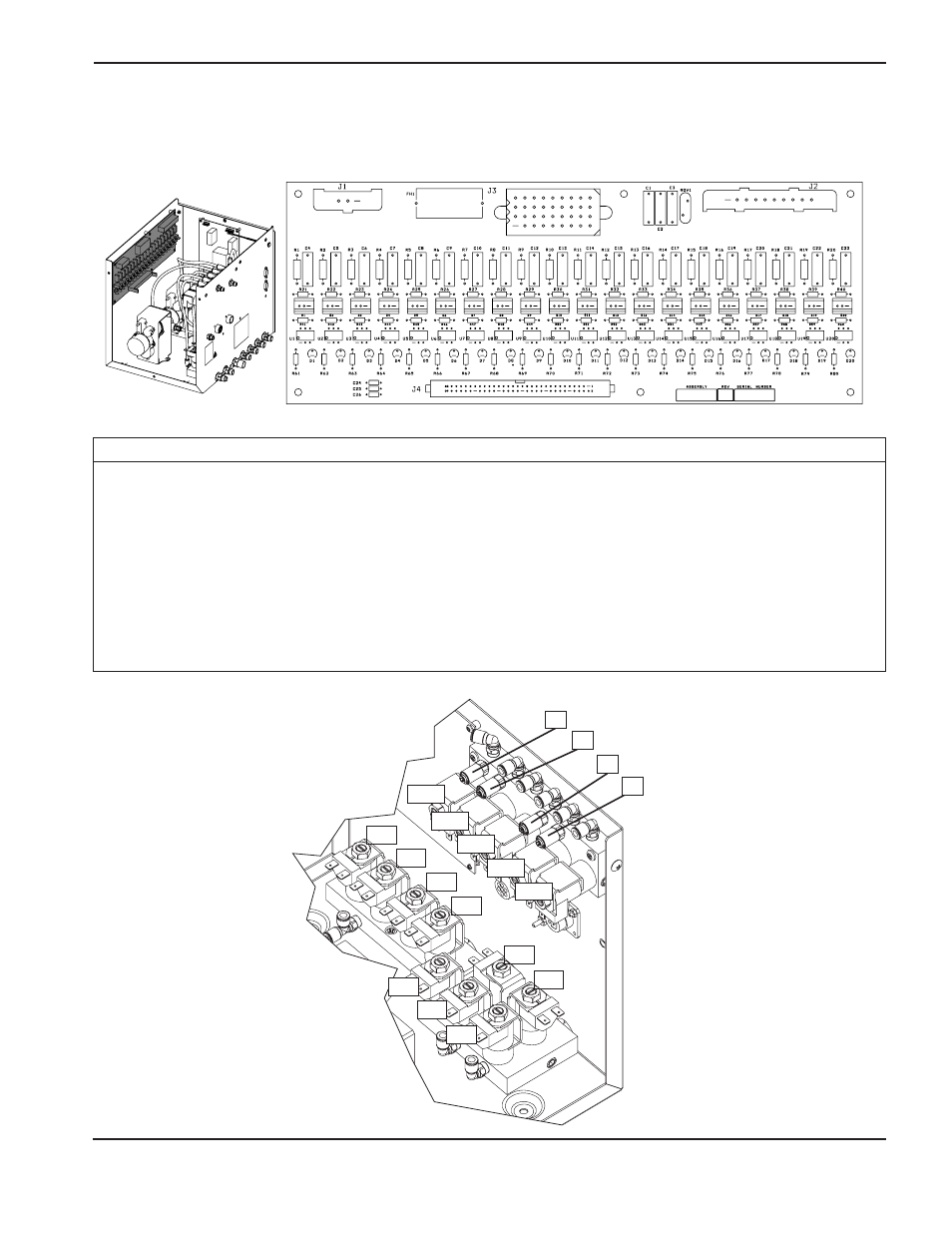

Consolle di selezione, attuatore valvola CA PCB3
LED
Nome del segnale
Colore
LED
Nome del segnale
Colore
D1
SV1
Rosso
D11
SV11
Rosso
D2
SV2
Rosso
D12
SV12
Rosso
D3
SV3
Rosso
D13
SV13
Rosso
D4
SV4
Rosso
D14
SV14
Rosso
D5
SV5
Rosso
D15
Libero
Rosso
D6
SV6
Rosso
D16
Solenoide sfiato della consolle di dosaggio
Rosso
D7
SV7
Rosso
D17
MV1 chiusa
Rosso
D8
SV8
Rosso
D18
MV1 aperta
Rosso
D9
SV9
Rosso
D19
MV2 chiusa
Rosso
D10
SV10
Rosso
D20
MV2 aperta
Rosso
HPR260 Auto Gas
Manuale di istruzioni
5-45
MANUTENZIONE
5
SV2
SV1
SV4
SV5
SV6
SV7
P2
P1
P3
P4
SV14
SV9
SV13
SV12
SV11
SV8
SV3
SV10
