Test di flusso del liquido refrigerante
Se la videata del CNC indica un errore di flusso del refrigerante (093 o 060), spegnere e riaccendere il sistema per
cancellare l’errore. Eseguire quindi i seguenti test per individuare la causa del problema..
L’utilizzo di un flussometro in linea costituisce il metodo più accurato per misurare la portata di refrigerante, ma non può
essere usato per tutti i test descritti senza raccordi personalizzati. È disponibile un flussometro in linea Hypertherm
(codice parte 128933). I seguenti test di riempimento, in cui è sufficiente utilizzare un qualsiasi contenitore, forniscono
con buona approssimazione il valore della portata.
Nota: le videate del CNC riportate nel seguito servono solo come riferimento. Le videate del sistema utilizzato
potrebbero essere diverse, ma devono avere le stesse funzioni indicate nel seguito.
Prima del test
Nota: prima di pulire il filtro in linea occorre scaricare il refrigerante dal sistema (passo 1 sotto). Il refrigerante
presente nel circuito viene scaricato non appena viene rimosso il filtro in linea.

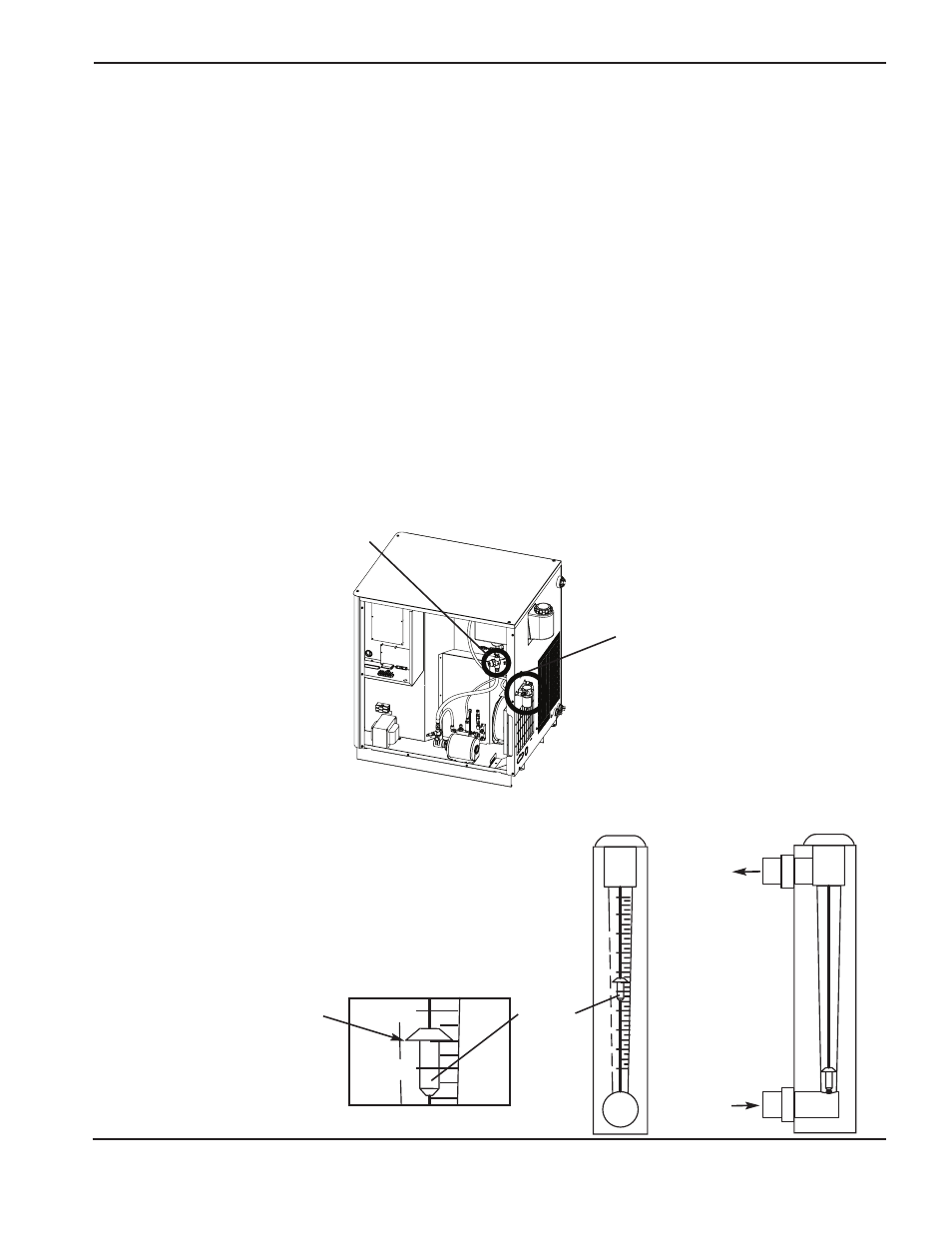

1. Pulire il filtro in linea (HPR260).
2. Sostituire il filtro sul retro del generatore.
3. Verificare che il livello di refrigerante sia corretto quando si riempie nuovamente il circuito al completamento dei
passi 1 e 2.
Utilizzo del flussometro Hypertherm (128933)
Seguire i passi sotto indicati per effettuare una misurazione accurata
mediante il flussometro.
1. Tenere il flussometro in posizione verticale, perpendicolare
ad entrambi gli assi.
2. Effettuare la lettura secondo il riferimento indicato sotto.
Filtro sul retro del
generatore
Filtro in linea
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Direzione
del flusso
Indicatore
di livello
Utilizzare questo
bordo come
riferimento
Nell’esempio: 1.1
