3-14 HPR260 Auto Gas Manuale di istruzioni
INSTALLAZIONE
3
Posizionamento della consolle di selezione
• Posizionare la consolle di selezione vicino al bancale di taglio. Lasciare dello spazio per rimuovere i carter
superiore e destro per le operazioni di manutenzione. L’orientazione preferita è illustrata nella figura sottostante.
La lunghezza massima dei cavi tra il generatore e la consolle di selezione è di 75 m. La lunghezza massima dei
cavi e dei tubi flessibili tra la consolle di selezione e la consolle di dosaggio è di 20 m.
C

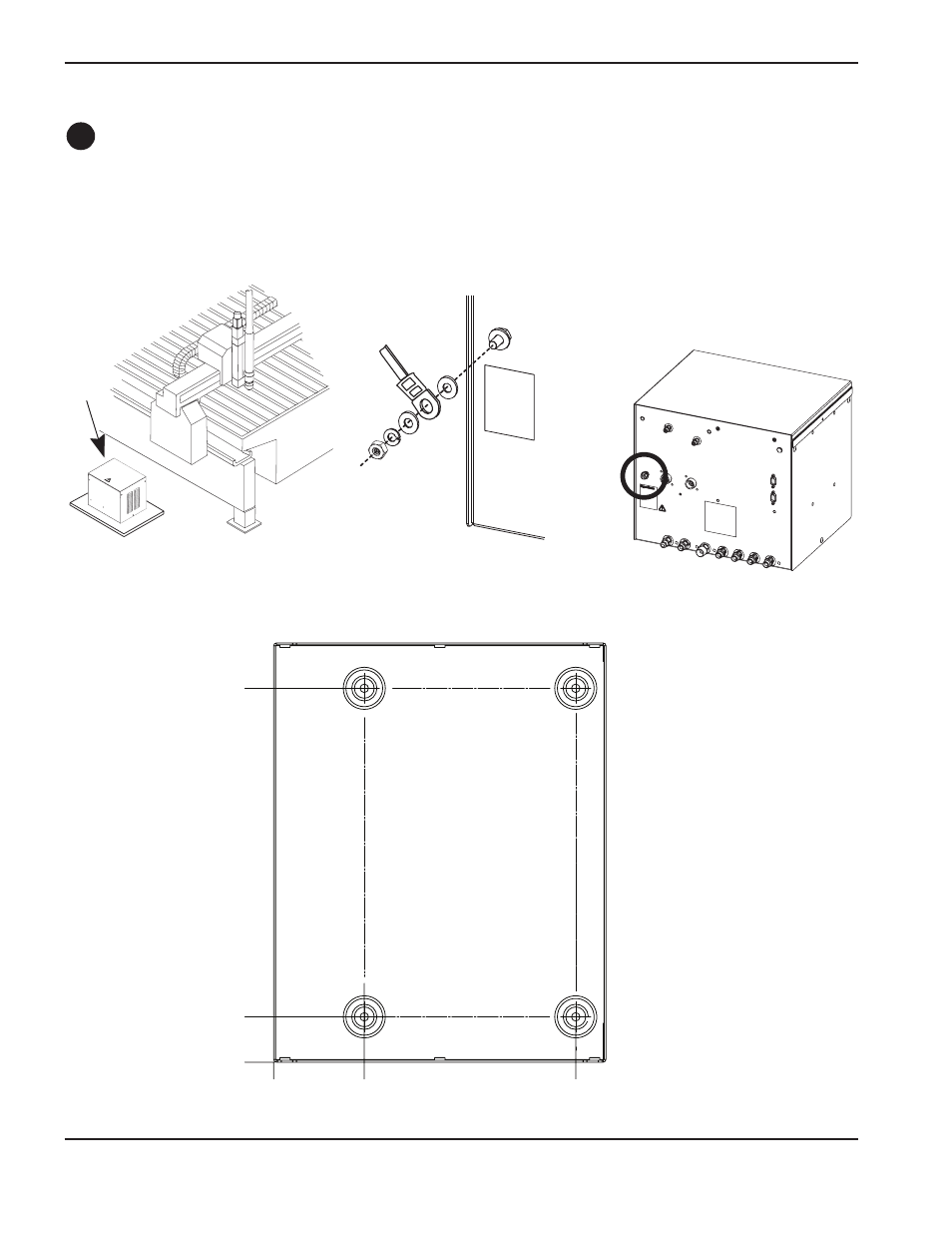

Orientazione preferenziale
della consolle di selezione
Messa a terra della consolle di selezione
314,5 mm
254,0 mm
0
38,1 mm
0 76,2 mm
