APPENDICE B
10/15/98
b-4 HD3070 (consolle del gas automatica) Manuale di istruzioni
Cablaggio interno del timer-contatore
Consultare la figura b-3 per il cablaggio del timer-contatore tra la presa 5X1 ed il contatore degli errori ERRORS, il
contatore del tempo trascorso ARC TIME ed il contatore degli avviamenti STARTS.

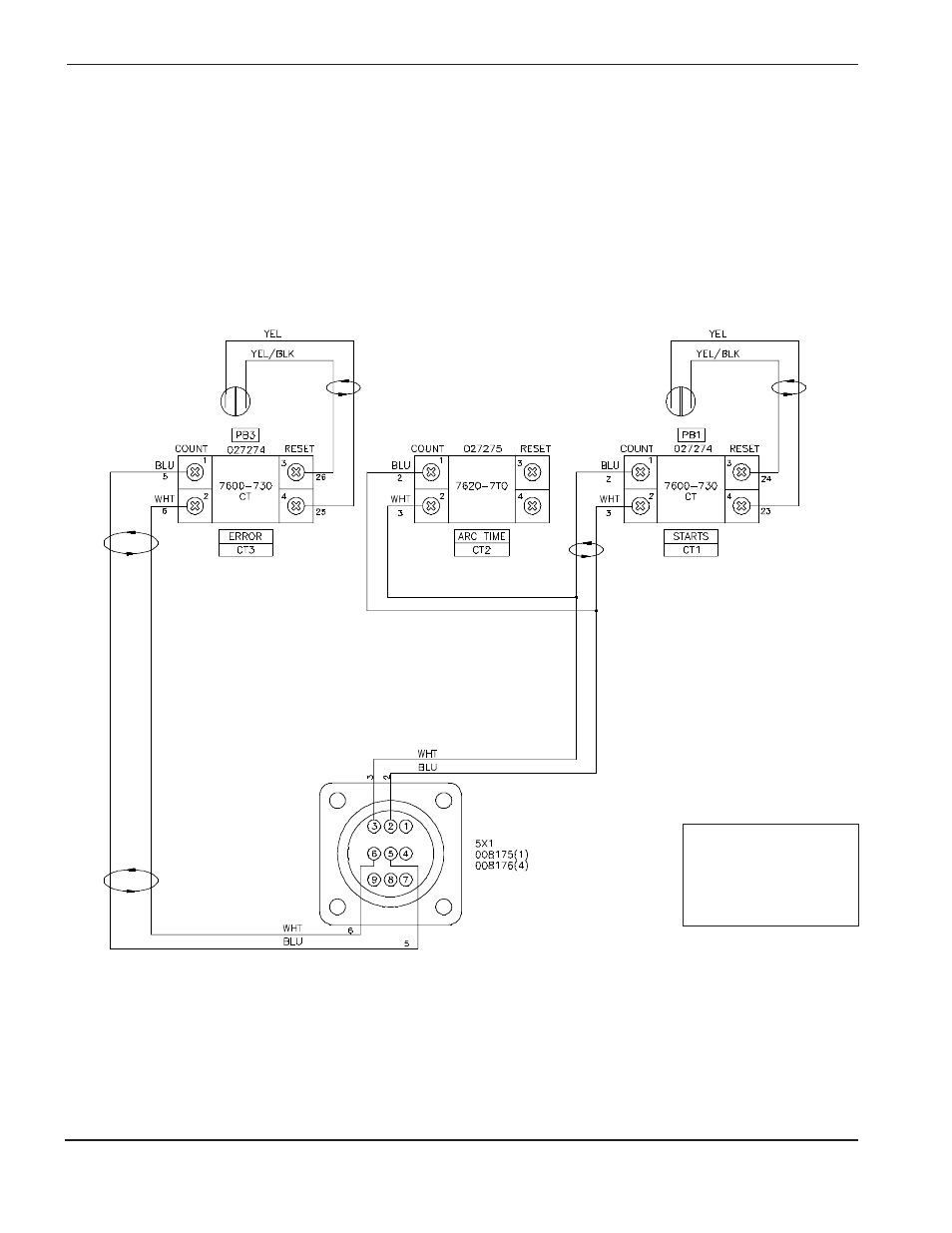

Figura b-3 Cablaggio interno timer-contatore
YEL = GIALLO
BLK = NERO
BLU = BLU
WHT = BIANCO
