2-36 HD3070 (consolle del gas automatica) Manuale di istruzioni

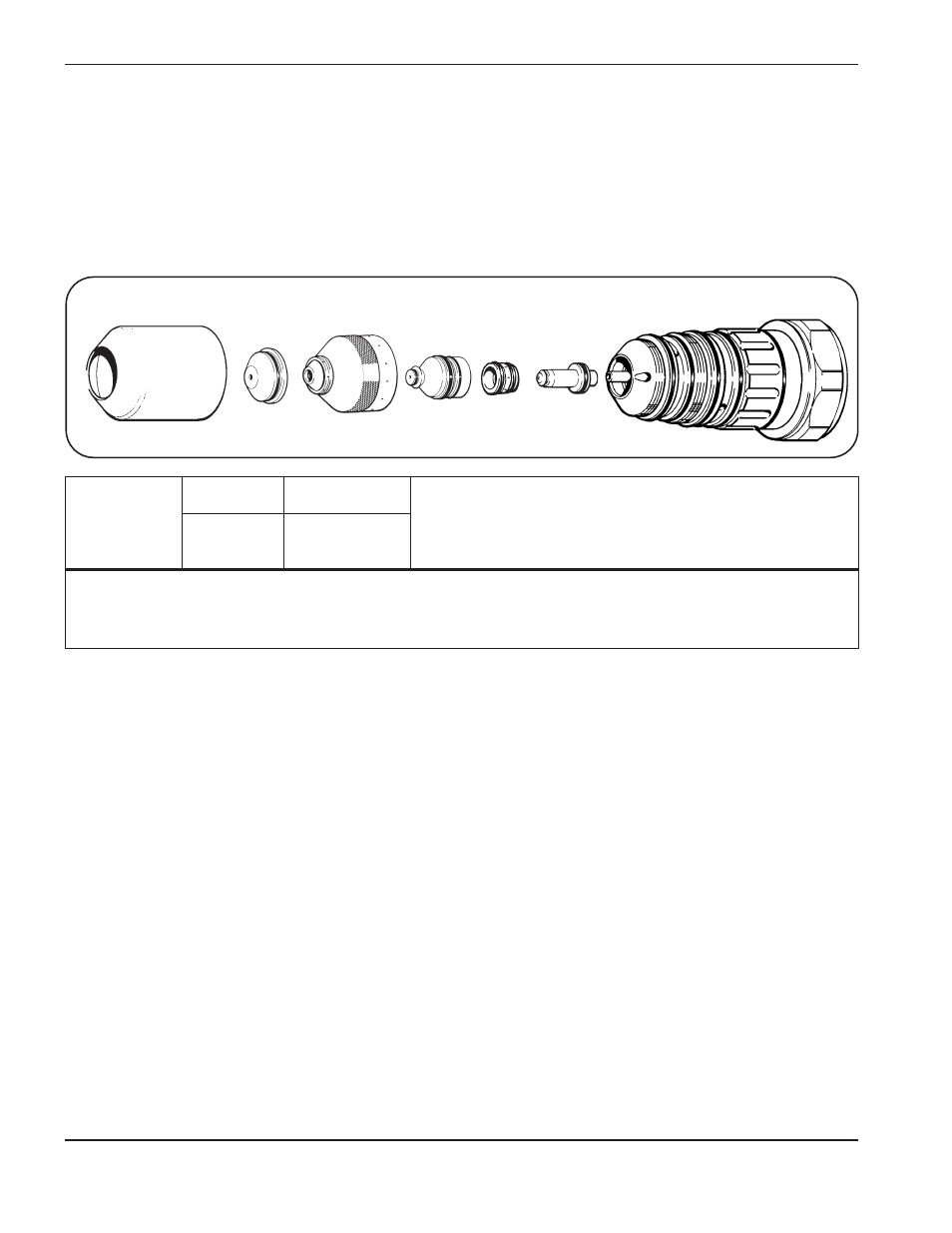

Protezione
120594 Ugello
120591 Elettrodo
120589
Cappuccio interno
120592
Anello
diffusore
020590
Torcia PAC186
120349 Cappuccio schermato
020634/020687
PAC186
Alluminio
H35 ed N
2
Gas plasma / N
2
Protezione
100 A Taglio
Le pressione in entrata dei gas H35 (P1)# ed N
2
(P2)# devono essere comprese tra 105 e 135 psi (7,2 e 9,2 bar)
per tutti gli spessori di materiale.
La portata massima di H35 deve essere di 2407 l/h.
* Il margine di errore per la distanza torcia-lamiera è di ± 0,005 pollici (± 0,125 mm). Quando si adopera un THC, il
margine di errore è di ± 1 volt.
Sono disponibili consumabili antiorari (CCW) per il taglio speculare.
Se si verificano dei problemi durante il processo di taglio e si ritiene che possano essere dovuti ai valori di portata,
consultare la Sezione 5, Manutenzione, Controlli Contropressione Sistema Gas.
Valori di portata* Valori di portata
prova preflusso % prova taglio % Distanza Altezza
Spessore Preflusso Protezione Plasma Tensione torcia Velocità iniziale di Ritardo di
del materiale H35 & N
2
N
2
N
2
H35 N
2
d’arco lamiera* di corsa sfondamento sfondamento
(GA) (Pòll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (quadr.) (sec.)
1⁄4 6,4 45 45 60 60 30 30 145 4,0 2,5 6,0 0 0,1
3⁄8 9,5 149 4,0 1,8 6,0 0,5 0,2
1⁄2 12,7 155 4,0 1,1 6,0 1 0,3
