2-22 HD3070 (consolle del gas automatica) Manuale di istruzioni
PAC184
Acciaio al carbonio
O
2
Gas plasma / O
2
ed N
2
Protezione
15 A Taglio
Protezione
120222 Ugello
120277 Elettrodo
120209
Cappuccio interno
120219
Anello
diffusore
120212

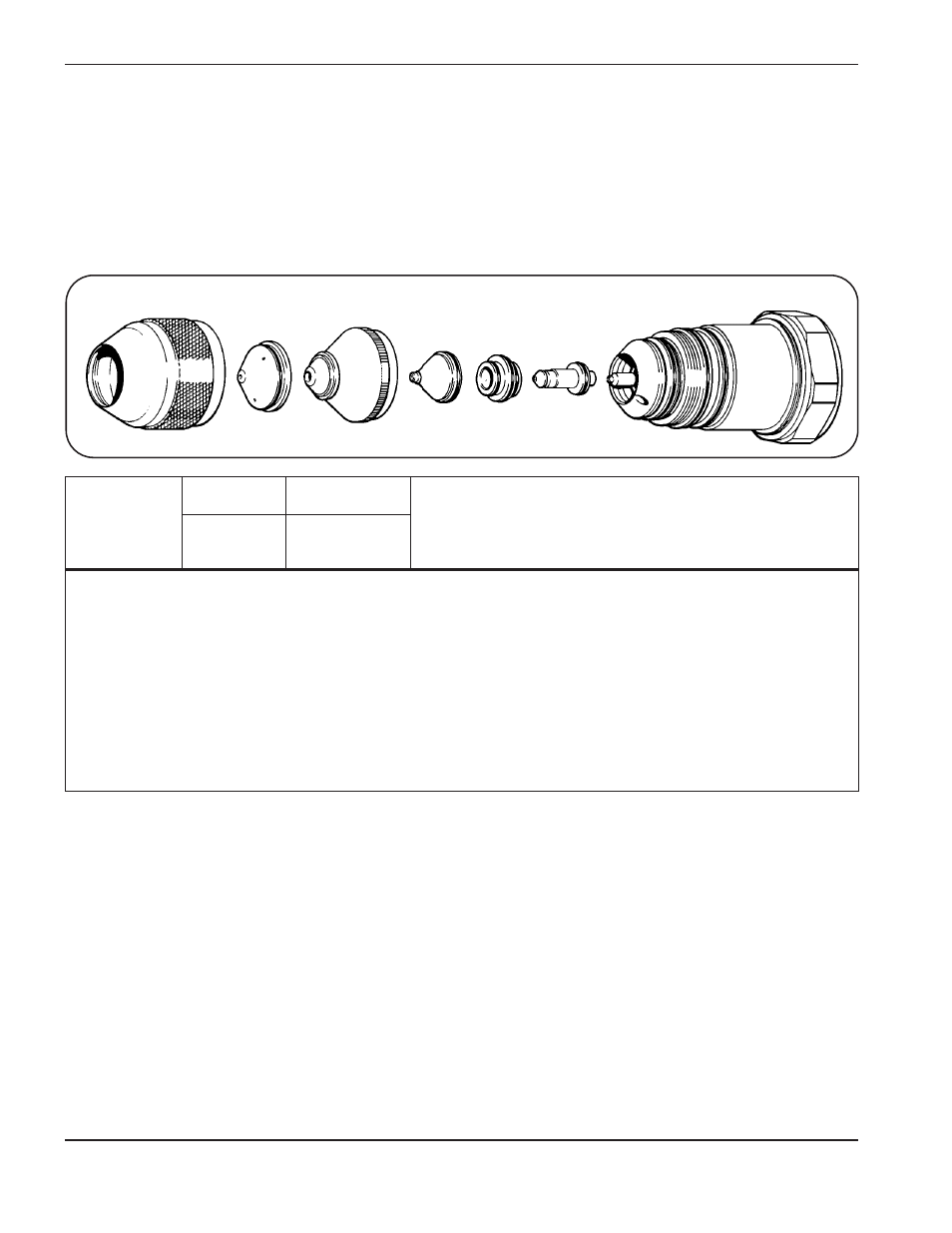

Torcia PAC184
120208 Cappuccio schermato
120221/120543
Le pressione in entrata dei gas O
2
(P1)# ed N
2
(P2)# devono essere comprese tra 105 e 135 psi (7,2 e 9,2 bar) per
tutti gli spessori di materiale.
# Consultare la fig. 2-3 per individuare i display LCD.
* Aumentando leggermente i valori di portata di O
2
ed N
2
per la prova di preflusso è possibile aumentare la
capacità di sfondamento sui materiali più spessi elencati qui sopra. Tuttavia, aumentando eccessivamente i
valori di portata per il preflusso, si rischia di compromettere l’affidabilità di avviamento del plasma (mancate
accensioni).
** Il margine di errore per la distanza torcia-lamiera è di ± 0,005 pollici (± 0,125 mm). Quando si adopera un THC, il
margine di errore è di ± 1 volt.
Se si verificano dei problemi durante il processo di taglio e si ritiene che possano essere dovuti ai valori di portata,
consultare la Sezione 5, Manutenzione (versión inglese), Controlli Contropressione Sistema Gas.
Valori di portata* Valori di portata
prova preflusso % prova taglio % Distanza Altezza
Spessore Preflusso Protezione Plasma Tensione torcia Velocità iniziale di Ritardo di
del materiale O
2
& N
2
O
2
N
2
O
2
d’arco lamiera** di corsa sfondamento sfondamento
(GA) (Pòll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (quadr.) (sec.)
26 0,018 0,5 5 75 30 10 40 — 134 0,5 3,68 1,0 0 0,05
24 0.024 0,6 135 0,5 3,28 1,0 0 0,05
22 0,030 0,8 136 0,5 2,92 1,0 0 0,05
20 0,036 0,9 136 0,5 2,54 1,0 0 0,05
18 0,048 1,3 137 0,5 2,16 1,0 0,5 0,16
16 0,060 1,5 142 0,8 1,65 1,0 1 0,27
14 0,075 1,9 144 1,0 1,14 1,5 1,5 0,37
12 0,105 2,7 148 1,0 0,90 1,5 2 0,50
10 0,135 3,4 151 1,0 0,64 1,5 2,5 0,60
