MANUALE D’USO CPX, CPXR e CPXN ITALIANO 71569124 02-05
Page 36 of 40
®
8.2 CPXR

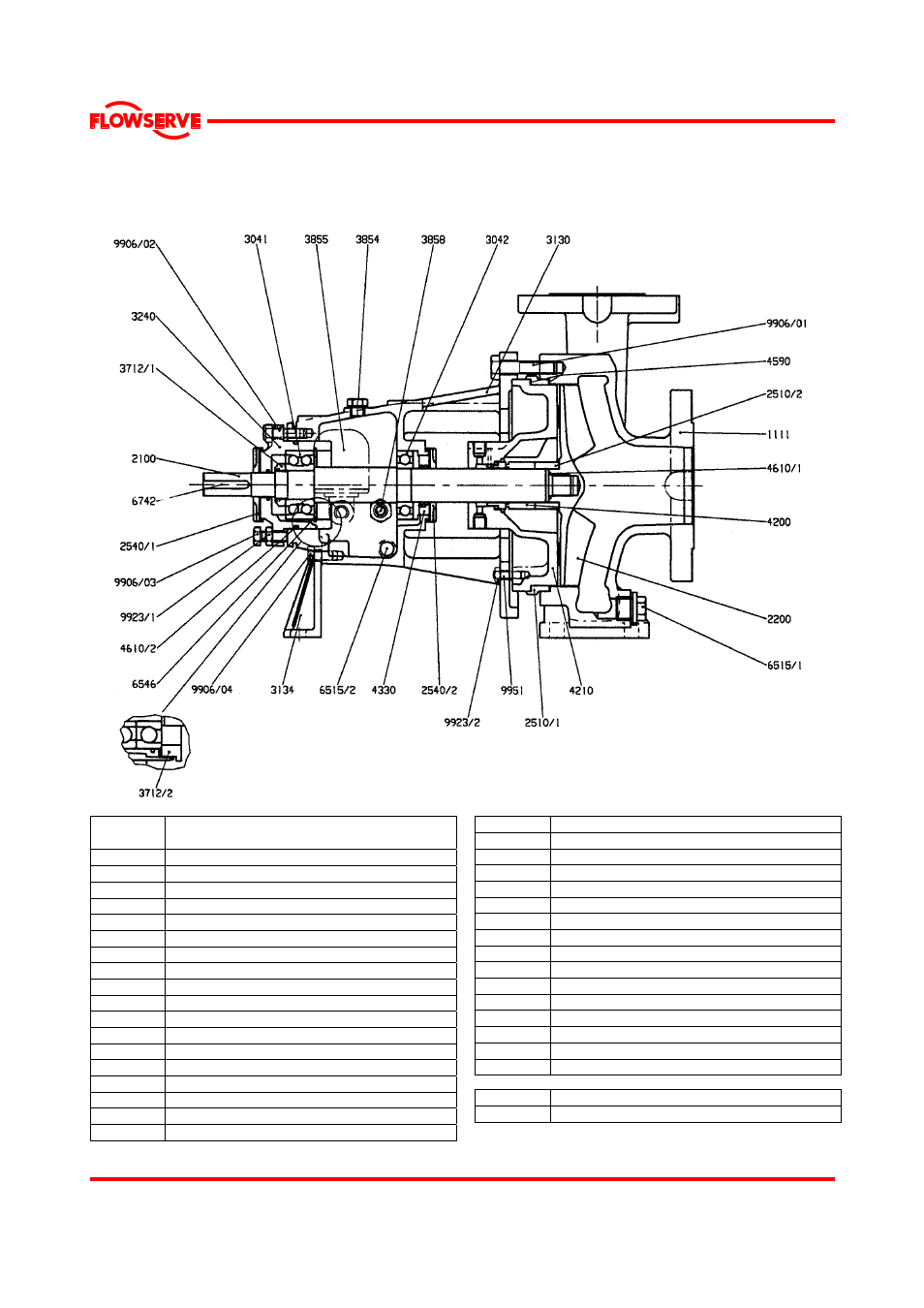

8.2.1 CPXR: disegni in sezione
8.2.2 Elenco delle parti CPXR
Codice
Europump
Descrizione
1111 Corpo pompa
2100 Albero
2200 Girante
2510/1 Anello distanziatore
2510/2 Collare di trascinamento della tenuta (L1K)
2540/1 Deflettore (liquido) lato motore
2540/2 Deflettore (liquido) lato pompa
3041 Cuscinetto (lato motore) accoppiato
3042 Cuscinetto (lato pompa) a sfere
3130 Supporto cuscinetto
3134 Piedino di appoggio
3240 Portacuscinetto
3712/1 Dado cuscinetto
3712/2 Dato cuscinetto esterno
3854 Tappo di sfiato olio (solo lubrificazione a olio)
3855 Oliatore a livello costante (solo lubrificazione a olio)
3858 Vetro spia (solo lubrificazione a olio)
4200 Tenuta meccanica
4210 Cassastoppa
4330
Tenuta a labirinto (lato pompa)
4590 Guarnizione corpo pompa
4610/1 O-ring
4610/2 O-ring
6515/1
Tappo di sfiato (opzionale)
6515/2 Tappo di sfiato (magnetico) (solo lubrificazione a olio)
6546 Anello di sicurezza interno
6742 Chiavetta d’accoppiamento
9906/01 Vite esagonale
9906/02 Vite esagonale
9906/03 Vite esagonale
9906/04 Vite esagonale
9923/1 Dado esagonale
9923/2 Dado esagonale
9951 Vite prigioniera
Articoli non illustrati
2450 Camicia albero
3853 Ingrassatori (solo lubrificazione a grasso)
