MANUALE D’USO CPX, CPXR e CPXN ITALIANO 71569124 02-05
Page 30 of 40
®

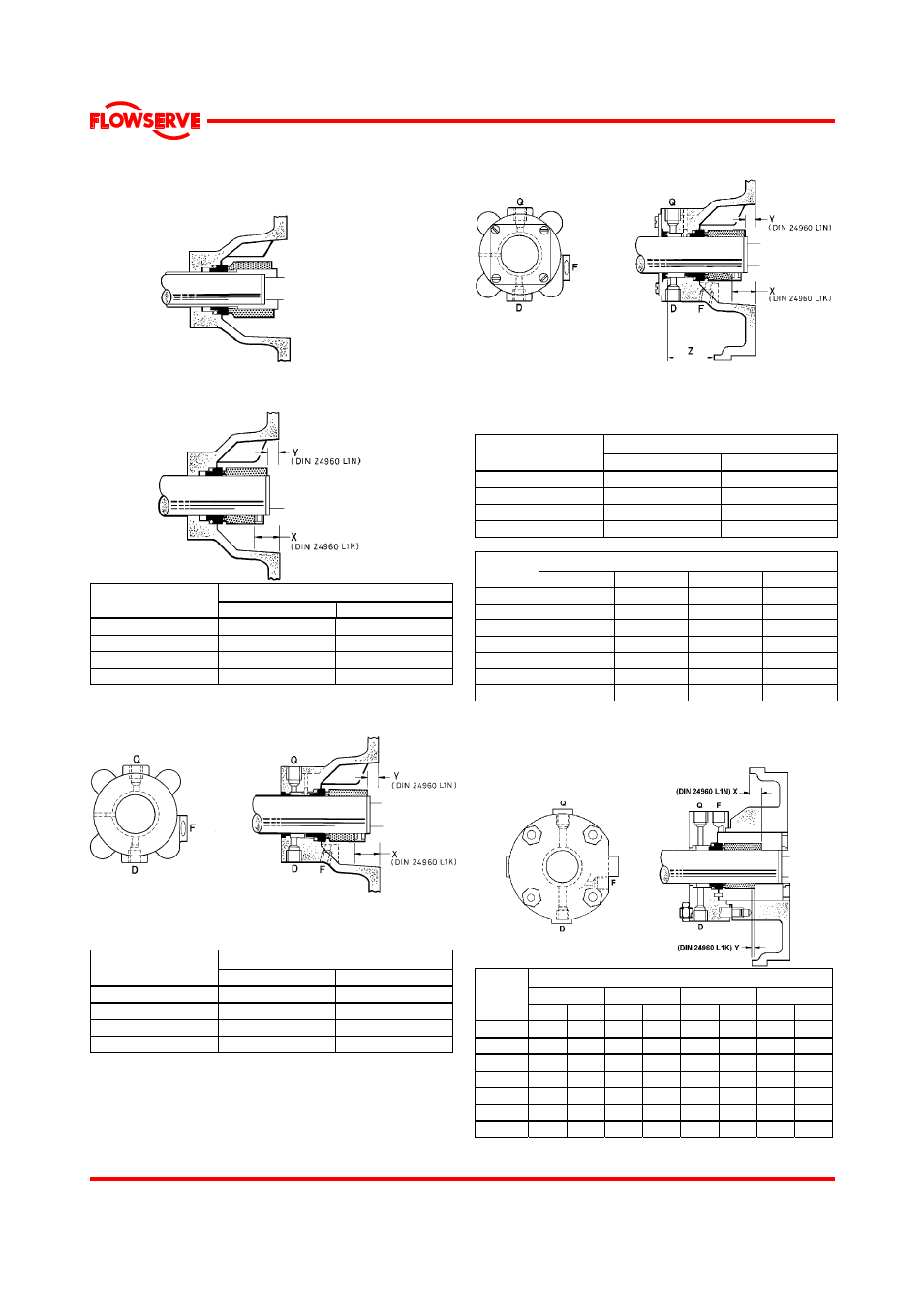

6.11.1 Tipi di tenuta singola
6.11.1a Tenuta singola bilanciata a gradino
6.11.1b Tenuta singola non bilanciata
(o implicitamente bilanciata)
Valori di registrazione (mm) Supporto
cuscinetto X Y
Cuscinetto 1 23.5 11.0
Cuscinetto 2 34.0 19.0
Cuscinetto 3 33.5 11.0
Cuscinetto 4 51.5 24.0
6.11.1c Tenuta singola con bussola esterna di
sicurezza
Q - Rp ¼ in. quench
D - Rp ¼ in. drenaggio
F - Rp ¼ in. flussaggio
Valori di registrazione (mm) Supporto
cuscinetto X Y
Cuscinetto 1 23.5 11.0
Cuscinetto 2 34.0 19.0
Cuscinetto 3 33.5 11.0
Cuscinetto 4 51.5 24.0
6.11.1d Tenuta singola con tenuta esterna a labbro
Nota: facendo leva rimuovere la flangia dopo aver inserito la
camicia sull’albero
Valori di registrazione (mm) Supporto
cuscinetto X Y
Cuscinetto 1 23.5 11.0
Cuscinetto 2 34.0 19.0
Cuscinetto 3 33.5 11.0
Cuscinetto 4 51.5 24.0
Valori di registrazione Z (mm) Tipo
pompa
Cuscinetto 1 Cuscinetto 2 Cuscinetto 3 Cuscinetto 4
125 41.5 - - -
160 41.5 49.0 - -
200 36.5 49.0 - -
250 - 44.0 45.0 -
315 - 44.0 45.0 65.0
400 - - 36.5 57.0
500 - 44.0 45.0 65.0
6.11.1e Tenuta singola con bussole di sicurezza
interna ed esterna
Valori di registrazione (mm)
Cuscinetto 1 Cuscinetto 2 Cuscinetto 3 Cuscinetto 4
Tipo
pompa
X Y X Y X Y X Y
125 12.5 0 - - - - - -
160 12.5 0 5.5 -9.5 - - - -
200 17.5 5.0 5.5 -9.5 - - - -
250 - - 10.6 -4.4 18.3 -4.3 - -
315 - - 10.6 -4.4 18.3 -4.3 -4.7 -32.3
400 - - - - 27.0 4.3 3.5 -24.0
500 - - 10.6 -4.4 18.3 -4.3 -4.7 -32.3
Q - Rp ¼ in. quench
D - Rp ¼ in. drenaggio
F - Rp ¼ in. flussaggio
Z - Posizione camicia rigida
tenuta a labbra
Q - Rp ¼ in. quench
D - Rp ¼ in. drenaggio
F - Rp ¼ in. flussaggio
