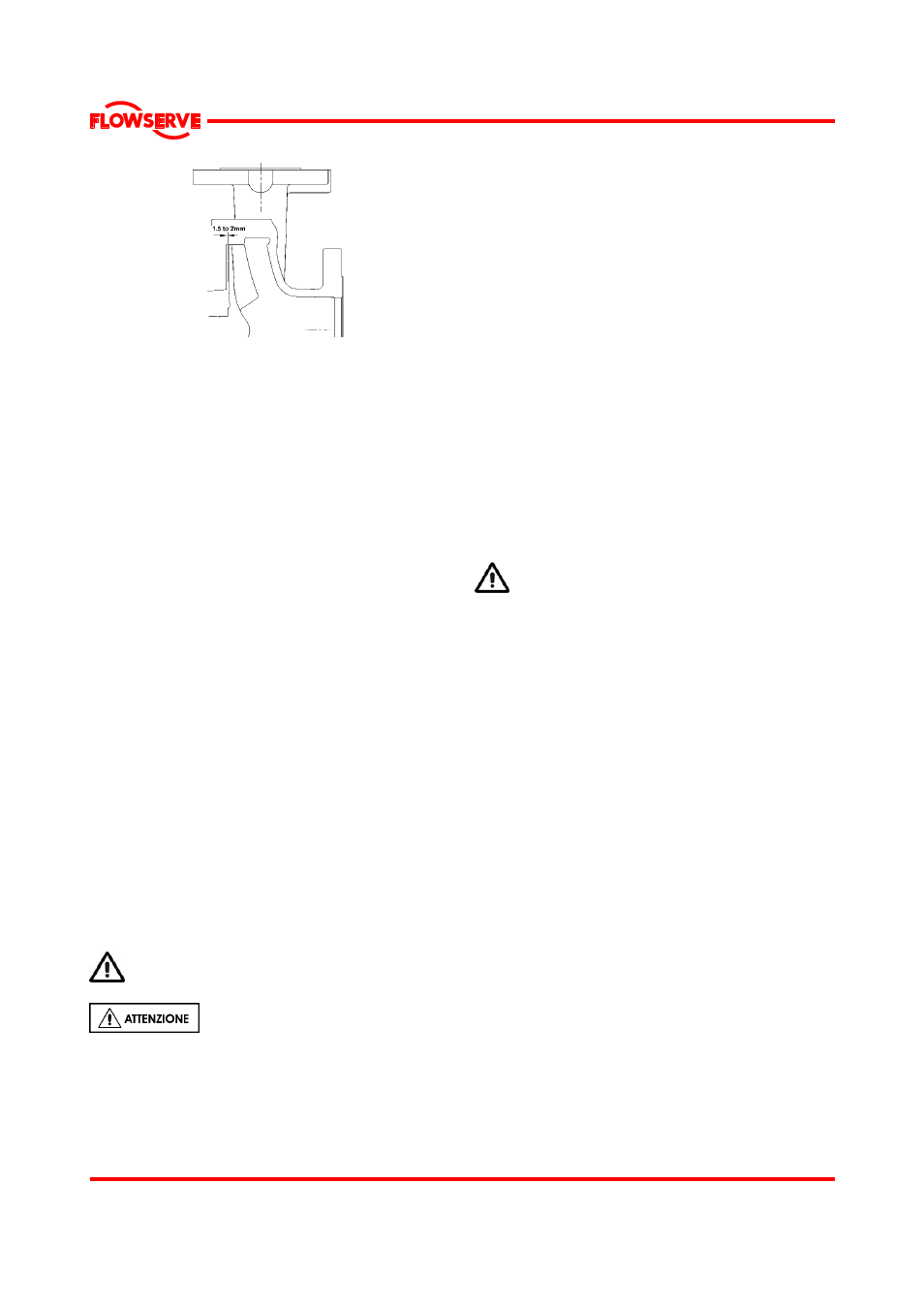

c) Se si modifica il gioco posteriore, verificare che
la/le tenuta/e meccanica/e montata/e sia/siano in
grado di tollerare una modifica della regolazione
assiale, altrimenti sarà necessario smontare
l’unità e modificare la posizione assiale della
tenuta dopo aver regolato il gioco della girante.
d) Scollegare il giunto se ha una flessibilità assiale
limitata.
e) Rilevare e annotare il gioco fra il portacuscinetto
e il supporto usando uno spessimetro.
f) Allentare i dadi e le viti del portacuscinetto e
arretrare di 2 mm (0.08 in.) le viti di registro del
portacuscinetto.
g) Avvitare uniformemente le viti del portacuscinetto
(circa 60° alla volta) finché lo spessimetro non
indichi il gioco corretto della girante.
h) Serrare uniformemente le viti del supporto con lo
spessimetro che registra il corretto
posizionamento, quindi serrare i dadi esagonali
per bloccare le viti di registro in posizione.
i) Confrontare i giochi originali e finali fra il
portacuscinetto e il supporto per controllare se il
movimento dell’albero ha ecceduto le capacità
della tenuta (eccessiva o ridotta compressione
della tenuta). Riposizionare la tenuta per
l’eventuale correzione.
j) Controllare che l'albero giri liberamente senza
incepparsi
k) Se è montata una tenuta a cartuccia a questo
punto va risistemata.
l) Assicurarsi che la luce fra le estremità degli alberi
(DBSE) sia corretta. Aggiustare e riallineare se
necessario.
6.8 Smontaggio
Prima di smontare la pompa, fare riferimento alla
sezione 1.6, sulla Sicurezza.
Prima di smontare la pompa per la
revisione, assicurarsi che siano disponibili parti di
ricambio originali di Flowserve.
Osservare i disegni in sezione per i numeri della
parte e l'identificazione. Consultare la sezione 8,
Elenco delle parti e disegni.
6.8.1 Assieme supporto
Per rimuovere procedere come segue:
a) Se
previste scollegare tutte le tubazioni ausiliarie.
b) Rimuovere la protezione del giunto e scollegare il
giunto.
c) Se i cuscinetti sono lubrificati ad olio, scaricare
l'olio rimuovendo il tappo di scarico.
d) Rilevare e annotare il gioco fra il portacuscinetto
e il supporto in modo che questa registrazione
possa essere usata durante il rimontaggio.
e) Piazzare l'imbragatura di sollevamento attraverso
le finestre del supporto.
f) Rimuovere le viti del corpo.
g) Rimuovere l'assieme del supporto dal corpo
pompa.
h) I due fori filettati nella flangia del supporto
possono essere usati per le viti di scollaggio.
i) Rimuovere la guarnizione del corpo pompa e
scartarla. Una nuova guarnizione è necessaria
per il rimontaggio.
j) Pulire le superfici di accoppiamento.
6.8.2 Rimozione della girante
NON USARE LA FIAMMA PER RIMUOVERE
LA GIRANTE. L'OLIO O IL LUBRIFICANTE
CONTENUTO NEL SUPPORTO POSSONO
CAUSARE UNA ESPLOSIONE.
a) Montare una chiave a catena o imbullonare una
barra tra i fori del semigiunto, oppure montare
una chiave direttamente sull'albero che faccia
presa sulla chiavetta.
b) Con le mani protette da guanti sollevare la chiave
sopra il banco da lavoro, ruotando la girante in
senso orario guardando l'albero dal lato della
girante.
c) Conferire alla girante una rapida rotazione in
senso antiorario, facendo battere l'impugnatura
della chiave contro la superficie del banco di
lavoro o un blocco di legno. Questo libererà la
girante dall'albero.
d) La girante ha un 0-ring che dovrebbe essere
scartato. Un nuovo 0-ring sarà richiesto per
l'assemblaggio.
6.8.3 Alloggiamento tenuta e tenuta
Le istruzioni del fabbricante dovrebbero essere
seguite per lo smontaggio e l'assemblaggio delle
tenute, comunque le seguenti istruzioni dovrebbero
essere di guida per la maggior parte delle tenute:
a) Rimuovere le viti dell'alloggiamento della tenuta.
b) Rimuovere i dadi della flangia di chiusura della
tenuta, se è prevista una flangia separata, ed
allontanarla.
c) Allentare i grani (usati in molte applicazioni).
