MANUALE D’USO CPX, CPXR e CPXN ITALIANO 71569124 02-05
Page 35 of 40
®
8.1.2 Elenco delle parti per CPX e CPXN
Numero
pezzo
Descrizione
Codice
Europump
1 Deflettore lato motore 2540/1
2 Vita esagonale 9906/2
3* Camicia albero 2450
4 Portacuscinetto 3240
5 O-ring 4610/2
6 Dado cuscinetto 3712/1
7 Cuscinetto lato motore 3041
8 Anello di sicurezza interno 6546
9 Supporto cuscinetto 3130
10 Tappo di sfiato olio (optional) 3854
11 Vita esagonale 9906/1
12 Vita esagonale 9906/5
13 Chiavetta d'accoppiamento 6742
14 Albero 2100
15 Cuscinetto lato pompa 3042
16 Tenuta a labirinto lato pompa 4300/2
17 Deflettore lato pompa 2540/2
18 Vite di registro (usare pezzo 11) 6575
19 Targhetta di identificazione -
20 Piedino di appoggio 3134
21 Vita esagonale 9906/4
22 Dado esagonale 9923
23 Vita esagonale (punto di
registrazione) 9906/3
24 Cassastoppa 4210
25 Tenuta meccanica 4200
26 O-ring 4610/1
27 Girante 2200
28 Guarnizione corpo pompa 4590/1
29 Corpo pompa (Nota: CPXN puo'
avere piedi di appoggio sulla
mezzeria della pompa) 1111
30 Tapo di scarico corpo pompa e
ranelli di tenuta (optional) 6515
* Non illustrato: 2450 camicia albero opzionale

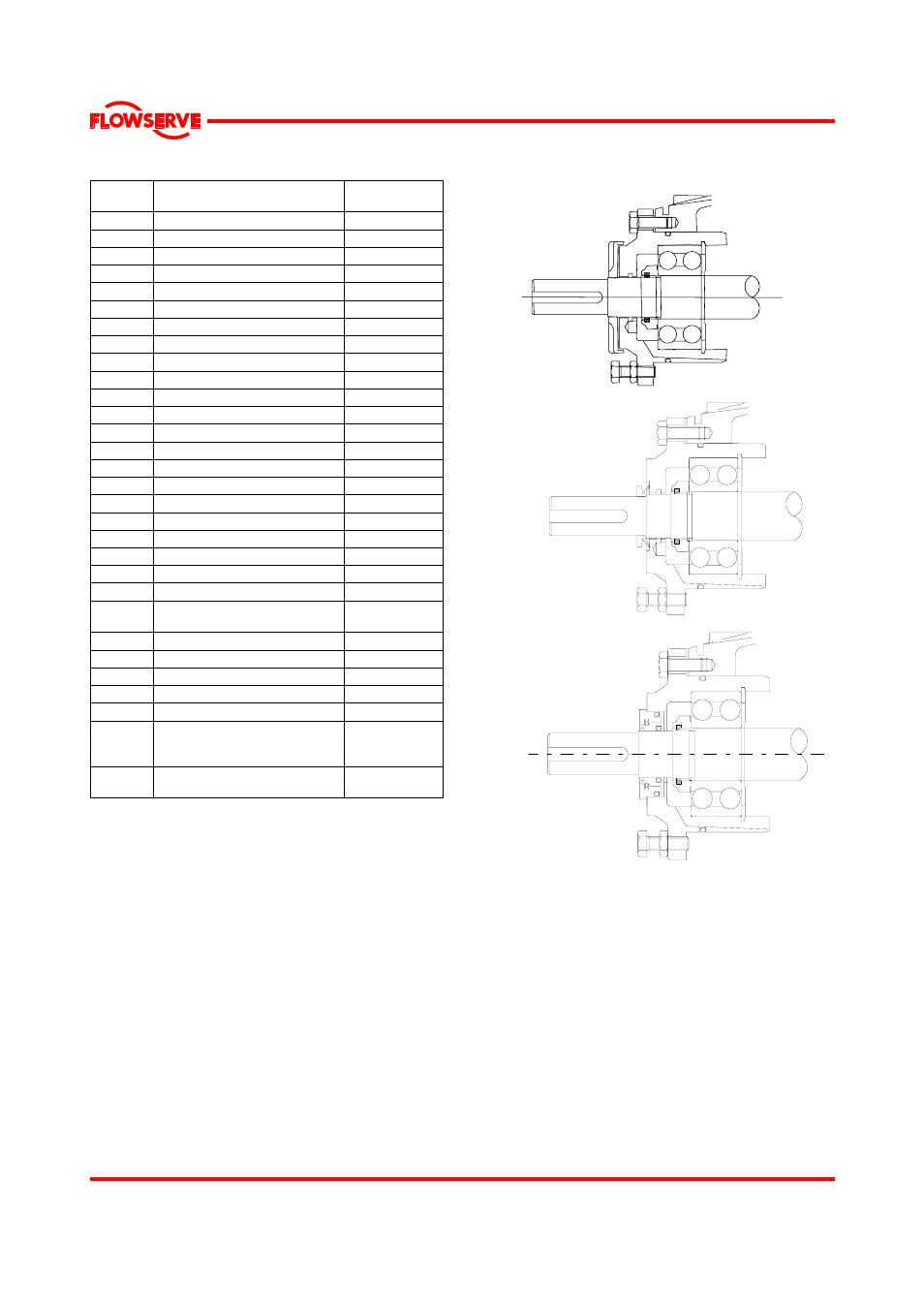

8.1.3 Dettagli delle tenute delle sedi supporto CPX
