Funzionamento
EL6900 19

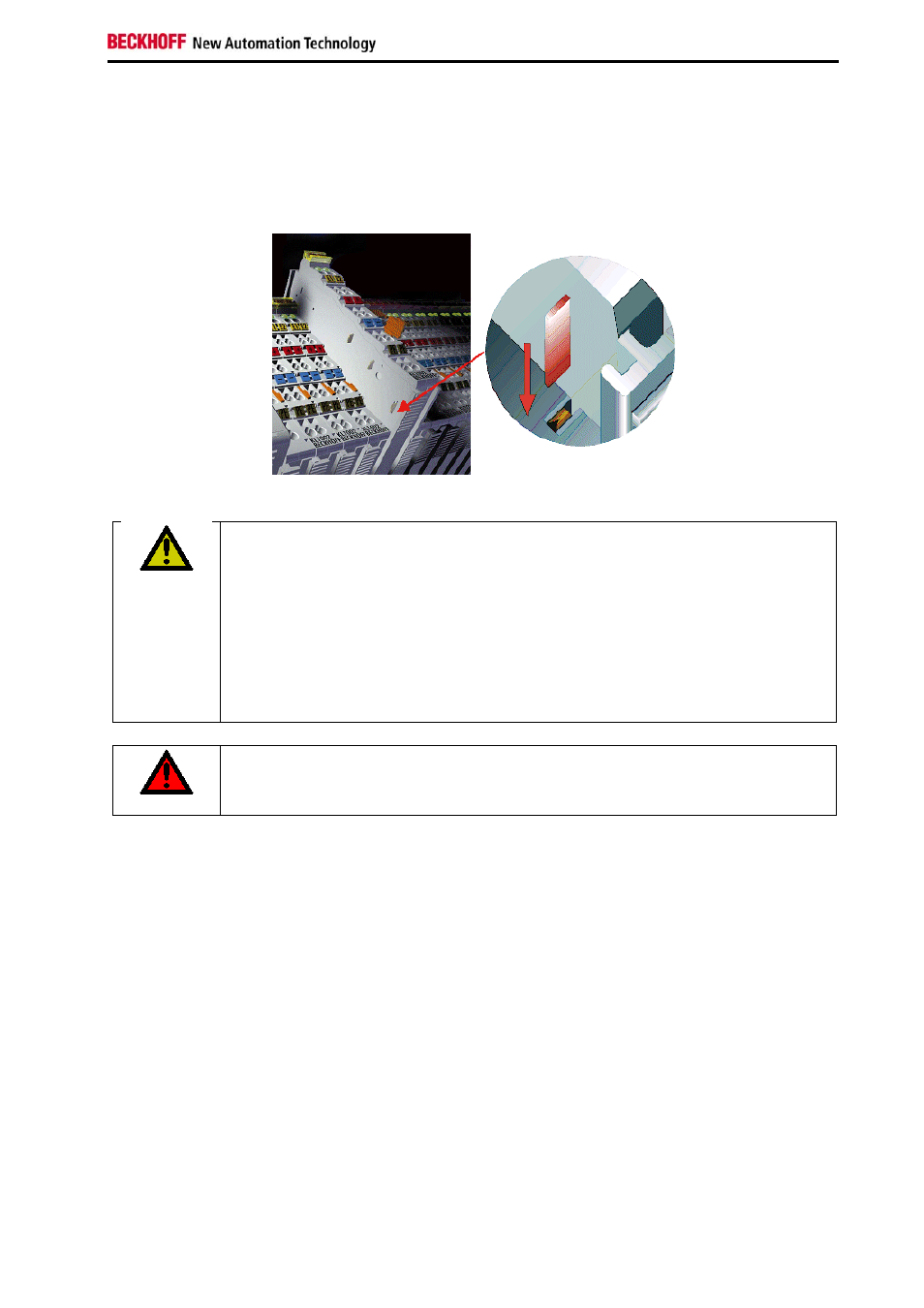

Contatto di potenza PE
Il contatto di potenza con denominazione PE può essere utilizzato come conduttore di messa a terra. Per
motivi di sicurezza, tale contatto si collega per primo durante l'inserimento del terminale e può scaricare a
terra correnti di cortocircuito fino a 125 A.
Test di isolamento
ATTENZIONE
Attenzione: per motivi di compatibilità elettromagnetica, i contatti PE sono collegati in
modo capacitivo con la guida di montaggio. Questa caratteristica può generare risultati
errati in caso di test dell'isolamento e può causare danni al terminale (ad es.
perforazione del conduttore PE durante un test dell'isolamento di un'utenza con
tensione nominale di 230 V).
Per controllare l'isolamento, scollegare il conduttore PE dall'accoppiatore Bus o dal
terminale di alimentazione! Per disaccoppiare altri punti di alimentazione per il test, è
possibile sbloccare questi terminali di alimentazione ed estrarli di almeno 10 mm dal
gruppo dei terminali rimanenti.
Elevato rischio di lesioni!
PERICOLO
Il contatto di potenza PE non deve essere utilizzato per altri potenziali!
4.1.4.2 Protezione contro le sovratensioni
Prevedere un circuito di protezione (filtro contro i picchi di tensione) per la tensione di alimentazione del
blocco Bus Terminal e dei terminali TwinSAFE contro la sovratensione se nell’impianto occorre la
protezione contro le sovratensioni.
