Funzionamento
16 EL6900
4.1.3 Installazione meccanica
Elevato rischio di lesioni!
PERICOLO
Disalimentare completamente il sistema Bus, prima di iniziare il montaggio, lo
smontaggio o il cablaggio dei Bus Terminals.
4.1.3.1 Quadro elettrico
I terminali TwinSAFE devono essere installati in un quadro elettrico o in un quadretto di distribuzione con
grado di protezione minimo IP54, come previsto dallo standard IEC 60529.

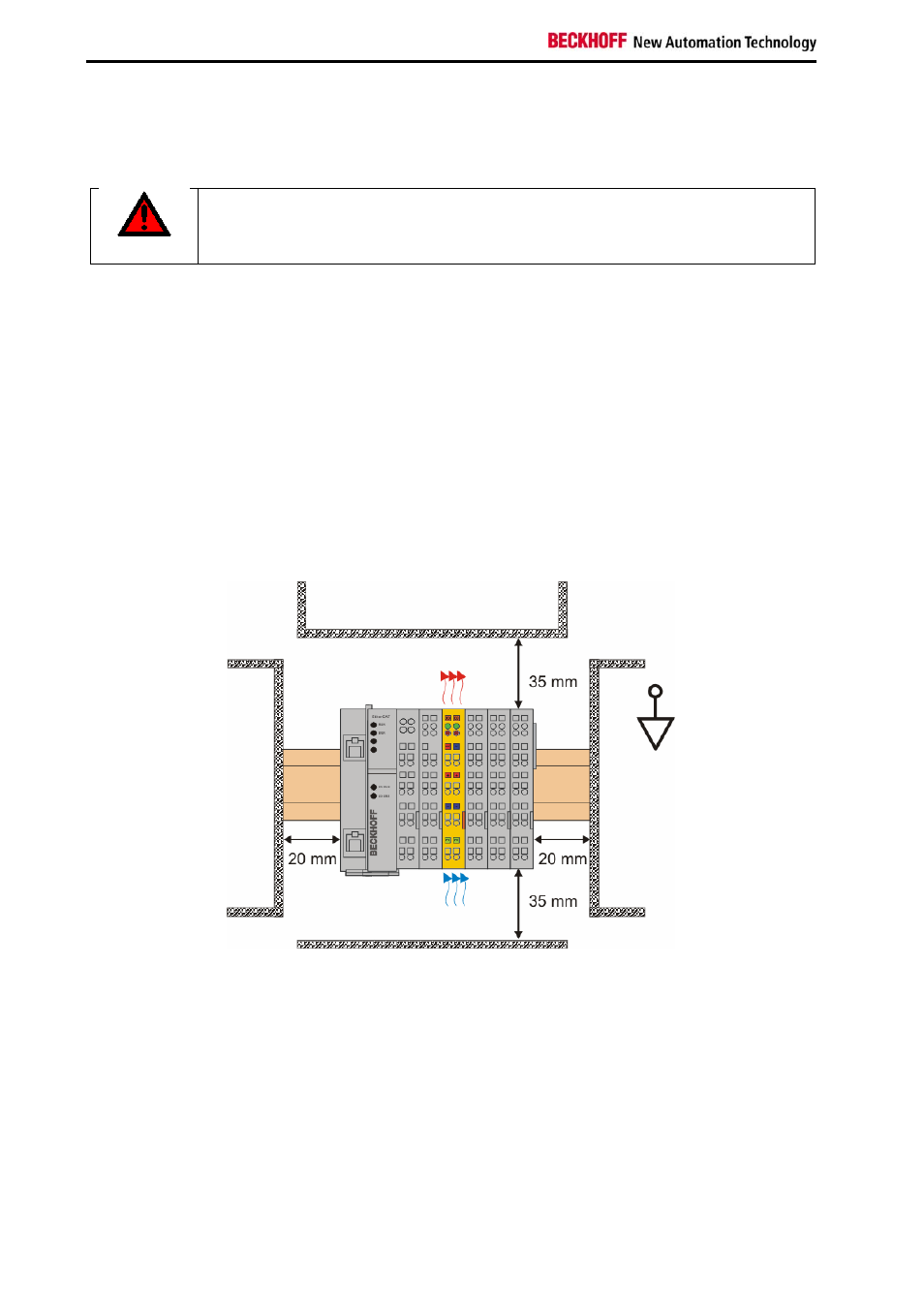

4.1.3.2 Posizione di installazione e distanze minime
Per la posizione di installazione prescritta si monta la guida di montaggio orizzontalmente e le superfici di
collegamento dei terminali EL/KL indicano il lato anteriore (vedi foto sotto). I terminali sono ventilati dal
basso verso l’alto, il che consente un raffreddamento ottimale della parte elettronica grazie alla
ventilazione per convezione. L’indicazione direzionale “sotto” corrisponde alla direzione
dell’accelerazione di gravità positiva.
Per garantire un raffreddamento ottimale per convezione, non è consentito scendere al di sotto delle
distanze, segnalate nella grafica, rispetto agli apparecchi e alle pareti degli armadi elettrici adiacenti.
