Funzionamento
18 EL6900

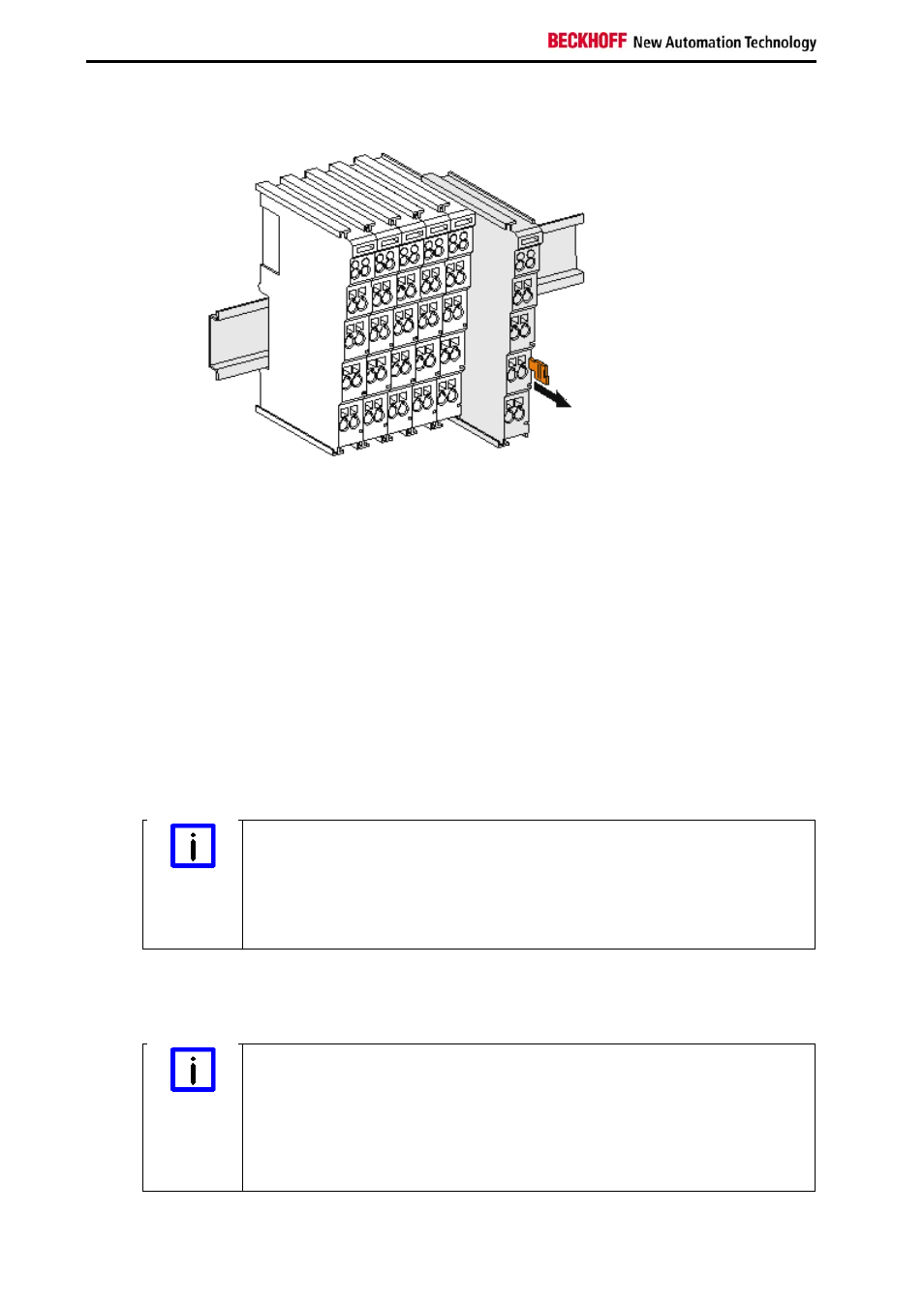

Smontaggio
1. Estrarre con cautela le fascette arancioni di ca. 1 cm dal terminale da smontare, fino a farle
fuoriuscire allentate. A questo punto, il dispositivo di bloccaggio che fissa il terminale alla guida di
montaggio è sbloccato e il terminale può essere rimosso dalla guida senza sforzo.
2. Afferrare il terminale sbloccato con pollice e indice contemporaneamente sopra e sotto le
superfici zigrinate dell'involucro ed estrarlo dalla guida.
4.1.4 Installazione elettrica
4.1.4.1 Collegamenti nel sistema Bus Terminal
I collegamenti elettrici tra accoppiatore Bus e Bus Terminals vengono realizzati automaticamente
mediante seguenti componenti:
• I sei contatti a molla dell’E-Bus, che trasmettono i dati e alimentano l'elettronica dei Bus
Terminals.
Non superare la corrente massima E-Bus!
Nota
Non superare il valore massimo di corrente che il proprio accoppiatore Bus è in
grado di generare per l'alimentazione dell’E-Bus stesso! In tutti i casi in cui la
corrente assorbita dai propri terminali supera, per entità, quella massima che
l'accoppiatore Bus può generare per l'alimentazione dell’E-Bus, ricorrere al
terminale di alimentazione EL9400.
• I contatti di potenza, che trasferiscono l'alimentazione all'elettronica di campo e, all'interno del
sistema Bus Terminal, svolgono la funzione di una sbarra di alimentazione. I contatti di potenza
sono alimentati dai terminali sull'accoppiatore Bus.
Rispettare le assegnazioni previste per i contatti di potenza!
Nota
Durante la progettazione di un sistema Bus Terminal fare attenzione alle
assegnazioni dei contatti dei singoli Bus Terminals, poiché alcuni tipi (ad es. Bus
Terminals analogici o Bus Terminals digitali a 4 canali) non garantiscono la
continuità dei contatti di potenza verso i terminali successivi.
I terminali di alimentazione (EL91xx, EL92xx) interrompono i contatti di potenza
e rappresentano quindi l'inizio di una nuova sbarra di alimentazione.
