Manuale di Installazione WatchIN 4
Modifica della posizione del tamper antirimozione
Di fabbrica il tamper antirimozione è fissato sul lato
destro della base interna (Vista Posteriore). Se si
desidera spostarlo nella parte sinistra, procedere come
segue (figura 5):
1. Svitare la vite tamper 1 per rimuoverlo dalla posiz. 7.
2. Assicurarsi che la molla 2 del tamper resti
posizionata sulla base 4 del tamper
3. Assicurarsi che la staffa 3 del tamper resti tra 2 e 4.
4. Fissare la vite 1 del tamper in 3 sulla predisposizione 6.

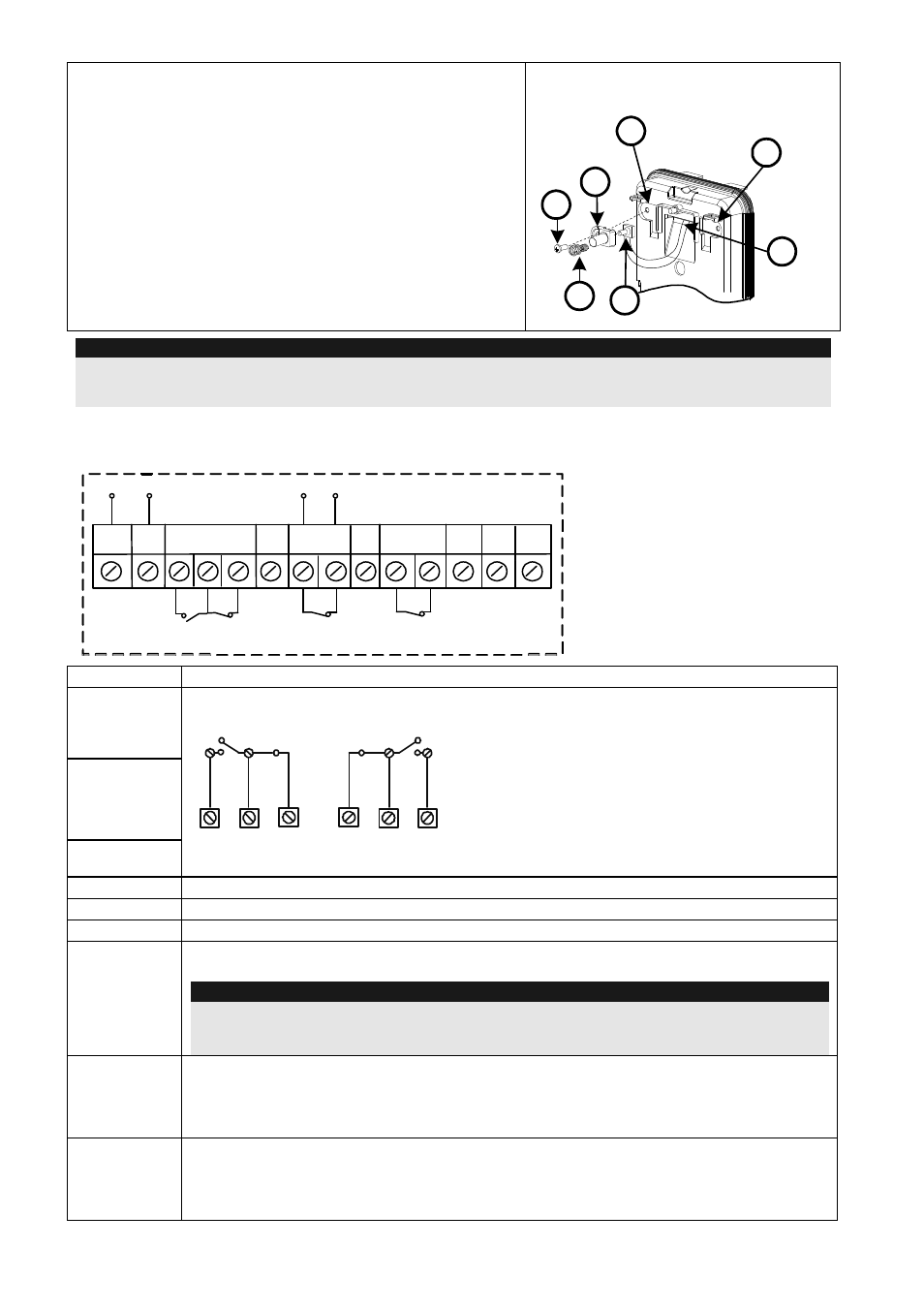

Figura 5
1
3
6
7
5
4
2
Predisposizione
tamper a sinistra
Predisposizione
tamper a destra
Note:
1. Verificare che si senta un "Click" quando la molla del tamper viene spinta contro il muro.
2. Per l’installazione su palo il tamper può essere spostato nella parte inferiore destra della base interna.
Cablaggio morsettiera
+
- SET/
UNSET
AM TAMPER
FREE
(YEL)
12VDC
N.C.
Scheda elettronica WatchIN
N.O . COM N.C.
FREE
(GRN)
LED
ENBL
TEST
N.O. N.C. N.C.
+,- 12 Vcc
N.O
COM
N.C
Relé con contatti in scambio liberi da tensione, portata 30Vcc,1A
NORMAL IT A'
N.O C OM N.C
AL L ARME
N.C C OM N.O
FREE YEL Questo è un morsetto libero per il posizionamento di cavi o resistenze di fine linea.
TAMPER Relé N.C., 24Vcc, 0.1A
FREE GRN Questo è un morsetto libero per il posizionamento di cavi o resistenze di fine linea.
AM Uscita a relé N.C. (24Vcc, 0.1A), se attiva indica una condizione di
Mascheramento o una qualsiasi anomalia del rivelatore.
Nota:
Se viene installato il sensore sismico e il microinterruttore 8 è configurato come abilitato
(ON), questa uscita si attiva in modo impulsivo per qualche secondo se viene rilevata una
vibrazione dell’unità.
LED ENBL Morsetto usato per controllare da remoto i LED quando il Microinterruttore 1 è
impostato a ON.
LED abilitati: 12V presente sul morsetto o morsetto non connesso
LED disabilitati: 0V presente sul morsetto
TEST Morsetto usato per effettuare un test remoto del rivelatore che viene attivato
applicando 0V a questo morsetto.
Test riuscito: il relé di allarme si attiva per qualche secondo.
Test fallito: il relé AM si attiva per qualche secondo.
