Manuale di Installazione WatchIN 14
Modalità di installazione BUS
Introduzione
Le informazioni di questa sezione fanno riferimento all’installazione del WatchIN collegato via
BUS ai sistemi ProSYS di RISCO. Si possono installare fino a 32 rivelatori connessi al BUS
RS-485 della centrale ProSYS risparmiando così tempo per la stesura dei cavi e ottenendo il
vantaggio di poter configurare e testare questi rivelatori sia elettricamente che funzionalmente, in
locale o da postazione remota.
Cablaggio morsettiera
+,-
Utilizzati per l’alimentazione 12Vcc del rivelatore. Collegare questi morsetti (+)
e (–), rispettivamente ai morsetti AUX RED e COM BLK della centrale ProSYS.
YELLOW
Usato per la comunicazione dei dati via bus ProSYS. Collegare questo
morsetto al BUS YEL della ProSYS.
GREEN
Usato per la comunicazione dei dati via bus ProSYS. Collegare questo
morsetto al BUS GRN della ProSYS.
TAMPER
Usato per il cablaggio del circuito antimanomissione. Consultare gli schemi che
seguono.
LED
ENABLE
Usato per il cablaggio del circuito antimanomissione. Consultare gli schemi che
seguono.
Nota:
I morsetti non descritti in tabella non vengono utilizzati nella modalità di connessione BUS.

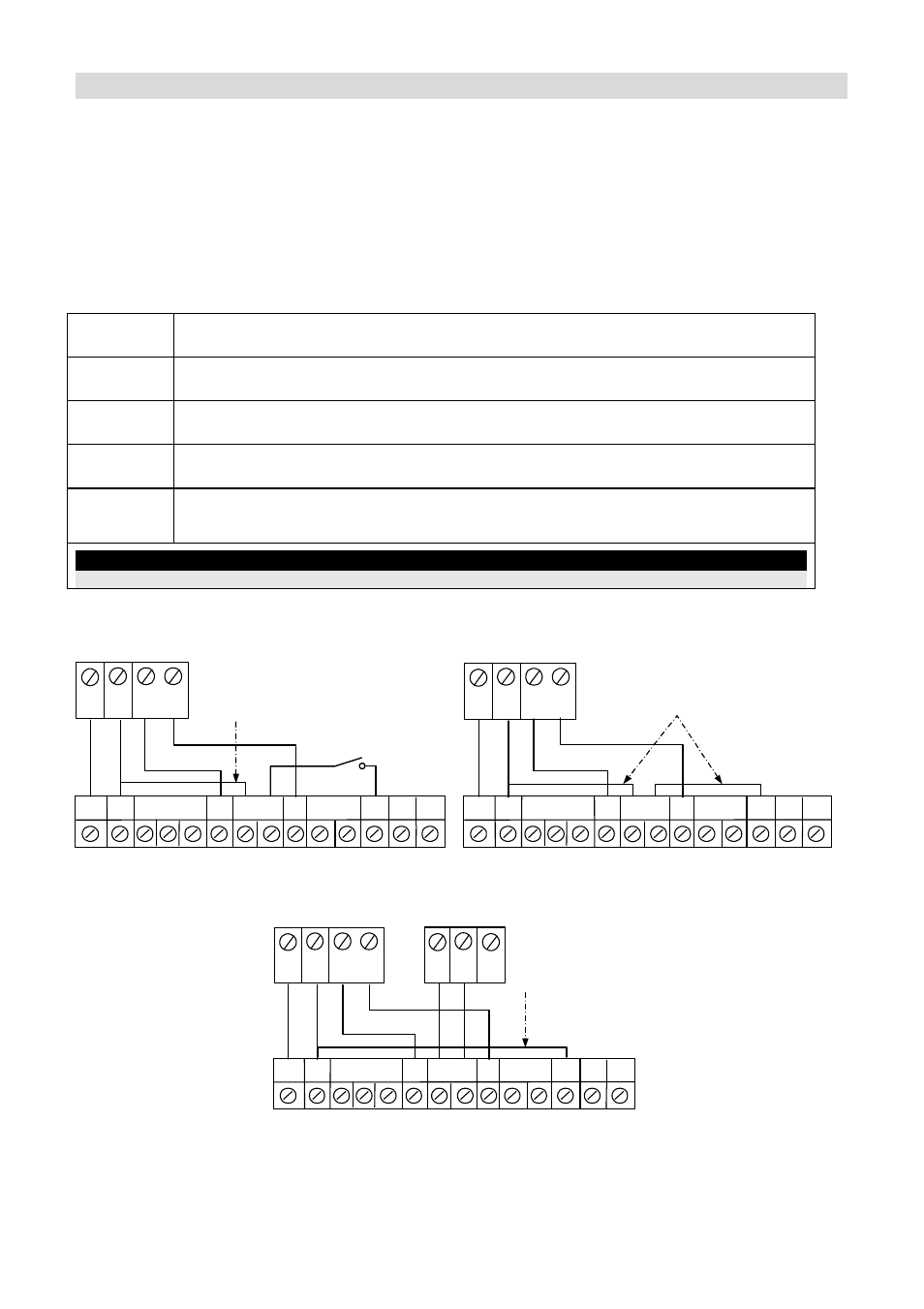

Tamper Antiapertura e Antirimozione
COM
BLK
BUS
GRN YEL
Modalità BUS cablaggio
tamper antiapertura e
antirimozione
TAMPER
antirimozione
N.C.
ProSYS BUS
Cortocircuitare
AUX
RED
+ - SET/
UNSET
AM TAMPER
FREE
(YEL)
N.O. COM N.C.
FREE
(GRN)
LED
ENBL
TEST
Solo Tamper Antiapertura
COM
BLK
BUS
GRN YEL
AUX
RED
+
- SET/
UNSET
AM TAMPER
FREE
(YEL)
N.O. COM N.C.
FREE
(GRN)
LED
ENBL
TEST
ProSYS BUS
Cortocircuitare
Modalità BUS cablaggio
tamper antiapertura
Tamper Antiapertura ad un Ingresso di Zona
COM
BLK
BUS
GRN YEL
AUX
RED
+ - SET/
UNSET
AM TAMPER
FREE
(YEL)
N.O. COM N.C.
FREE
(GRN)
LED
ENBL
TEST
Zone
COM Z1 Z2
Ingresso di zona ProSYS BUS
Modalità BUS cablaggio
tamper antiapertura ad
un ingresso di zona
Cortocircuitare
