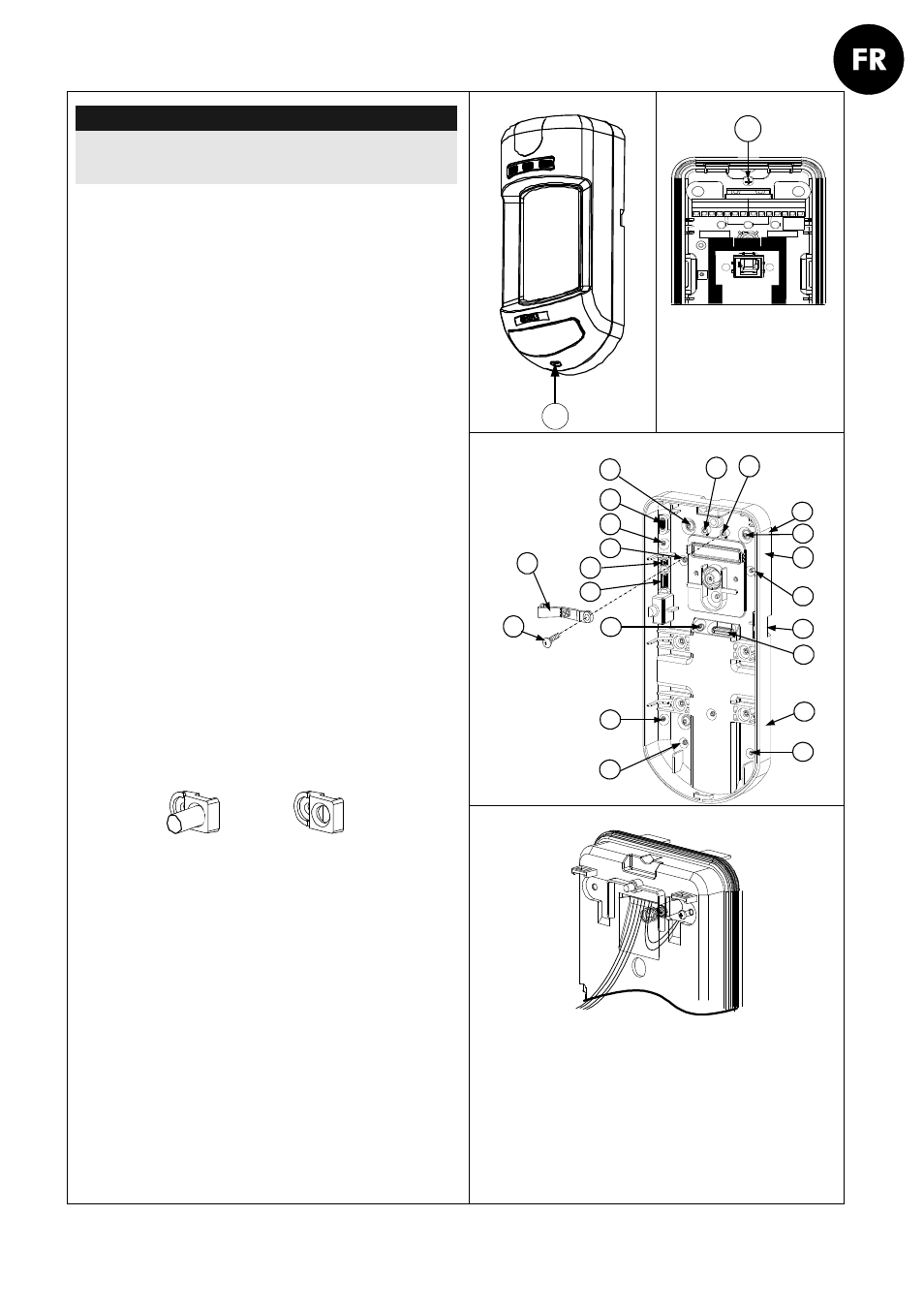

Guide d'installation WatchIN 21
Installation murale
Figure 1
C1
Figure 2
I1
Figure 3
A
T5 T1
B2
W9
B3
W2
B
L1
T3
B1
L2
W3
B4
R1
R2
(Invisible)
T2
T6
(Invisible)
T4
W5
W6
Levier
d'autoprotection
Remarque
:
Pour faciliter l'installation, les pastilles pré-percées
prévues à cet effet sont numérotées sur la paroi
arrière de l'appareil.
1. Ouvrez le couvercle du WatchIN (Débloquez
en C1, Figure 1).
2. Dégagez le socle interne (débloquez en I1,
Figure 2).
3. Choisissez le mode d'installation comme suit :
Montage à plat :
Percez les pastilles pré-percées du socle
externe (Figure 3).
• B1 - B4: pastilles pré-percées pour
installation murale.
• T1: pastille pré-percée de l'autoprotection
arrière.
• W2 / W3: pastilles pré-percées pour le
passage des fils électriques.
Montage à 45° (montage sur côté
gauche)
Percez les pastilles pré-percées du socle
externe (Figure 3).
• L1, L2: pastilles pré-percées pour montage
à gauche.
• T3: pastille pré-percée de l'autoprotection
arrière.
• W5 / W6: pastilles pré-percées pour le
passage des fils électriques.
a. Retirez le ressort de l'autoprotection.
b. Remplacez le crochet d'autoprotection
(pièce 1) par le crochet d'autoprotection
plat fourni (pièce 2).
Pièce 1 Pièce 2
c. Insérez le levier d'autoprotection B aux
endroits marqués T5 et T3, ensuite serrez
la vis a Figure 3.
4. Introduisez les fils électriques extérieurs par
le socle externe W2, W3 (montage à plat) ou
W5, W6 (montage sur côté gauche)
(Figure 3).
5. Fixez le socle externe de l'appareil au mur.
6. Faites passer les fils électriques externes et
d'autoprotection dans le socle interne
(Figure 4).
7. Fixez le socle interne au socle externe
(bloquez en I1, Figure 2).
8. Fermez le couvercle (bloquez en C1,
Figure 1) après avoir câblé et réglé les
micro-interrupteurs DIP.
9. Effectuez un test de passage avec le
détecteur.
Figure 4
