Guide d'installation WatchIN 27

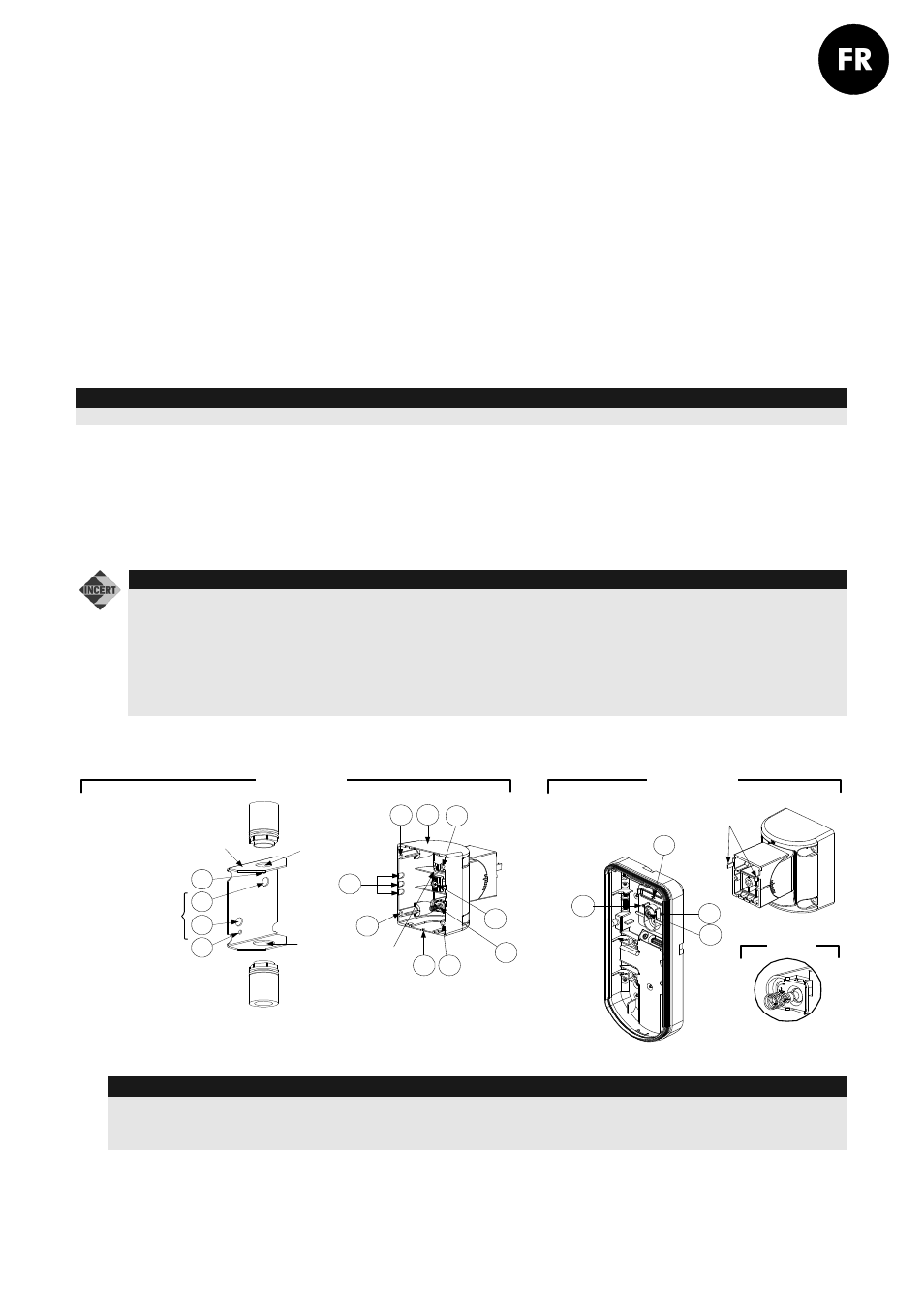

Installation de la rotule standard
Le Détecteur Industriel est livré avec une rotule standard permettant une installation flexible. Pour
intégrer ce dernier à l'installation du détecteur, veuillez suivre les instructions ci-dessous :
1.
Ouvrez le couvercle du WatchIN (débloquez en C1, Figure1).
2. Dégagez le socle interne (débloquez en I1, Figure2).
3. Percez les entrées pré-percées du socle externe (Figure 7, Détail B)
• W1: pastille pré-percée pour le passage du fil électrique.
• S1, S2 : pastilles pré-percées pour la fixation du socle externe à la rotule standard.
• S3: pastille pré-percée pour la vis de fixation du socle externe.
4. Retirez de la rotule la pastille requise pour son branchement électrique S2, S7 ou S9 (Figure
7, Détail A).
5. Retirez l'autoprotection arrière du socle interne (cf. § “Changement de position de
l'Autoprotection arrière") et reliez-la au point S5 (Figure 7, Détail A) de la rotule standard.
Remarque :
Assurez-vous de voir la marque UP gravée sur la face supérieure de la rotule.
6. Choisissez le mode de montage comme suit :
Installation murale
a. Introduisez les fils électriques externes à travers les pastilles pré-percées S2, S7 ou S9 et
faites-les ressortir (y compris les fils de l'autoprotection) par le passage de la rotule prévu à
cet effet (Figure 7, Détail B).
b. Fixez la rotule au mur en passant par les entrées S1, S3, S6 et S8.
Remarques pour installation INCERT:
1. Après installation du support orientable, remplacer (au choix) 2 des 4 vis de fixation du support
orientable par 2 vis indémontables.
2. Pour l’installation en mode barrière, remplacer les 2 vis de fixation du support par 2 vis
indémontables.
3. Contacter votre distributeur local pour obtenir le kit de vis spéciales:
RABNRAK3200A Kit de vis spéciales pour support standard
RABNRA300B0A Kit de vis spéciales pour support barrière
Montage du conduit de la rotule
(à l'aide de l'adaptateur rotule métallique pour conduit
- CSMA) (Figure 7, Détail A)
Détail B
S1
W1
S2
S3
Pressions
Détail C
S1 S2 S3
S9
S8
S7 S6
S5
S4
Détail A
Rotule standard
Ø 21mm
Ø 16 mm CSMA
M1
Perforations
prévues
pour le ressort
de l'autoprotection
Passage
des fils
électriques
de la rotule
Autoprotection
(cf. Détail C)
M1
M1
M1
Figure 7
Remarque :
Le CSMA est nécessaire en cas d'utilisation de fils électriques extérieurs au mur, ce qui requiert une bonne
protection de la gaine les contenant. Il doit être commandé séparément sous la référence :
P/N RA300SC0000A.
a. Choisissez la direction dans laquelle vous voulez monter le CMSA, en fonction du
diamètre voulu : 16mm (0.63 inches) ou 21mm (0.83 inches).
b. Introduisez le conduit dans le CSMA.
c. Fixez le CSMA au mur, en passant par les points (M1, M4).
