Guide d'installation WatchIN 24

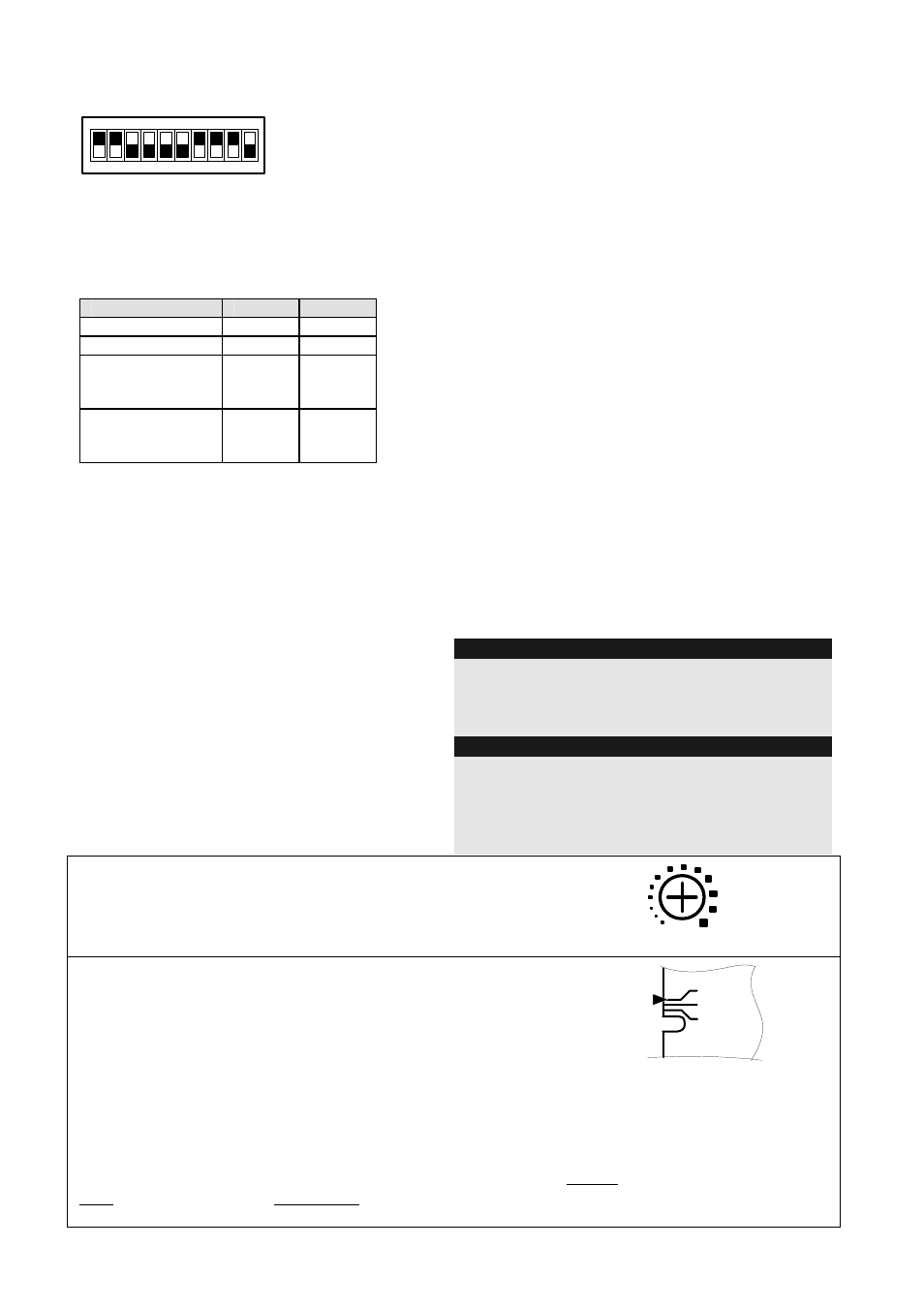

Réglage des micro - interrupteurs DIP
1 2 3 4 5 6 7 8
ON
9 10
Réglage
d’usine
DIP 1: Fonctionnement des indicateurs LED
ON (marche) : indicateurs LED activés
OFF (arrêt) : indicateurs LED
désactivés
DIP 2-3: Sensibilité de détection
Sensibilité DIP2 DIP3
Faible Off Off
Moyenne Off On
Normale
(Réglage par
défaut)
On Off
ACT (Anti-
Cloak™
Technology)
On On
*La technologie Anti-Cloak™ fait face à toute
tentative de cambriolage utilisant des
techniques de camouflage pour dissimuler
les radiations IR à l'appareil. En présence
d'un tel cas, l'ACT™ fait basculer
automatiquement le détecteur en mode de
lancement d'alarmes , et ce, pour un laps
deessentiellement basées sur la détection du
canal MW (micro-onde) , et ce, pour un laps
de temps prédéfini. L'ACT™ permet
également de dépasser les limites de la
technologie IRP dont la sensibilité de
détection est faible lorsque la température
ambiante est proche de celle du corps
humain. Si cela se produit, le détecteur
bascule sur le canal MW seulement pour les
détections d'alarmes.
DIP 4: Condition d'alarme
ON (marche) : PIR ou MW
OFF (arrêt) : PIR + MW
DIP 5: Dispositif optique du détecteur
ON (marche) : Barrière
OFF (arrêt) : Grand angle
DIP 6: Indicateur LED Rouge /3 indicateurs LED
ON (marche) : indicateur LED seulement
OFF (arrêt): 3 indicateurs LED
DIP 7: Fonctionnement de l'Anti-Masquage
ON (marche) : Activé
OFF (arrêt) : Désactivé
DIP 8: Détection de vibrations (applicable aux
versions disposant d'un capteur de
vibrations)
ON (marche) : Activé
OFF (arrêt) : Désactivé
DIP 9: Activation/ Désactivation de la
reconnaissance des mouvements
oscillants
ON (marche) : Activé
OFF (arrêt) : Désactivé
DIP 10: Option Green line (Ligne Verte)
ON (marche) : canaux micro-ondes MW à
l'arrêt lorsque le système est désarmé
(inactif).
OFF (arrêt) : canaux micro-ondes MW en
marche lorsque le système est désarmé
(inactif).
Remarque :
L'option Green line (Ligne verte) est validée par le
branchement d'un fil électrique partant de la sortie de
la centrale (suivi armement) vers l'entrée de mise en
service/ à l’arrêt du détecteur.
Remarque :
Pour répondre à la norme NF&A2P, vous devez
configurer les Dip Switchs de la manière suivante :
-Dip Switch 4 sur OFF
-Dip Switch 7 sur ON
-Sortie d’alarme connectée à un contact NF
Réglage des Micro-ondes
A l'aide du potentiomètre situé sur la carte PCB, réglez la sensibilité
de détection des canaux micro-ondes.
MIN MAX
Test de passage
Deux minutes après la mise sous tension, effectuez un test de
passage dans la zone protégée afin de vérifier le bon fonctionnement
de l'installation.
En cas d'installation sur des surfaces inégales, faites glisser la carte
PCB à l'intérieur du socle interne en effectuant le réglage qui convient
à la hauteur souhaitée (2,4m, 3,0m, 3,7m) selon les indications
mentionnées dans le coin inférieur gauche de la carte PCB ou utilisez
l'accessoire rotule fourni.
Pour réduire la portée de détection, faites glisser la carte PCB vers le
haut ou inclinez la rotule vers le bas.
2.40M
3.00M
3.70M
