COMFORT AIR Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
7
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
1.4. CENTRALINA
Importante!
Tutti i collegamenti elettrici devono essere effettuati
da personale qualificato secondo le leggi vigenti in
ogni Stato, utilizzando attrezzatura idonea e
rispettando lo schema indicato nel presente libretto.
Tutte le operazioni devono essere eseguite con il cavo
di alimentazione di rete 230V 50 Hz scollegato.
Mcz non risponde per danni a persone o cose dovuti a
collegamenti errati o uso improprio del dispositivo.

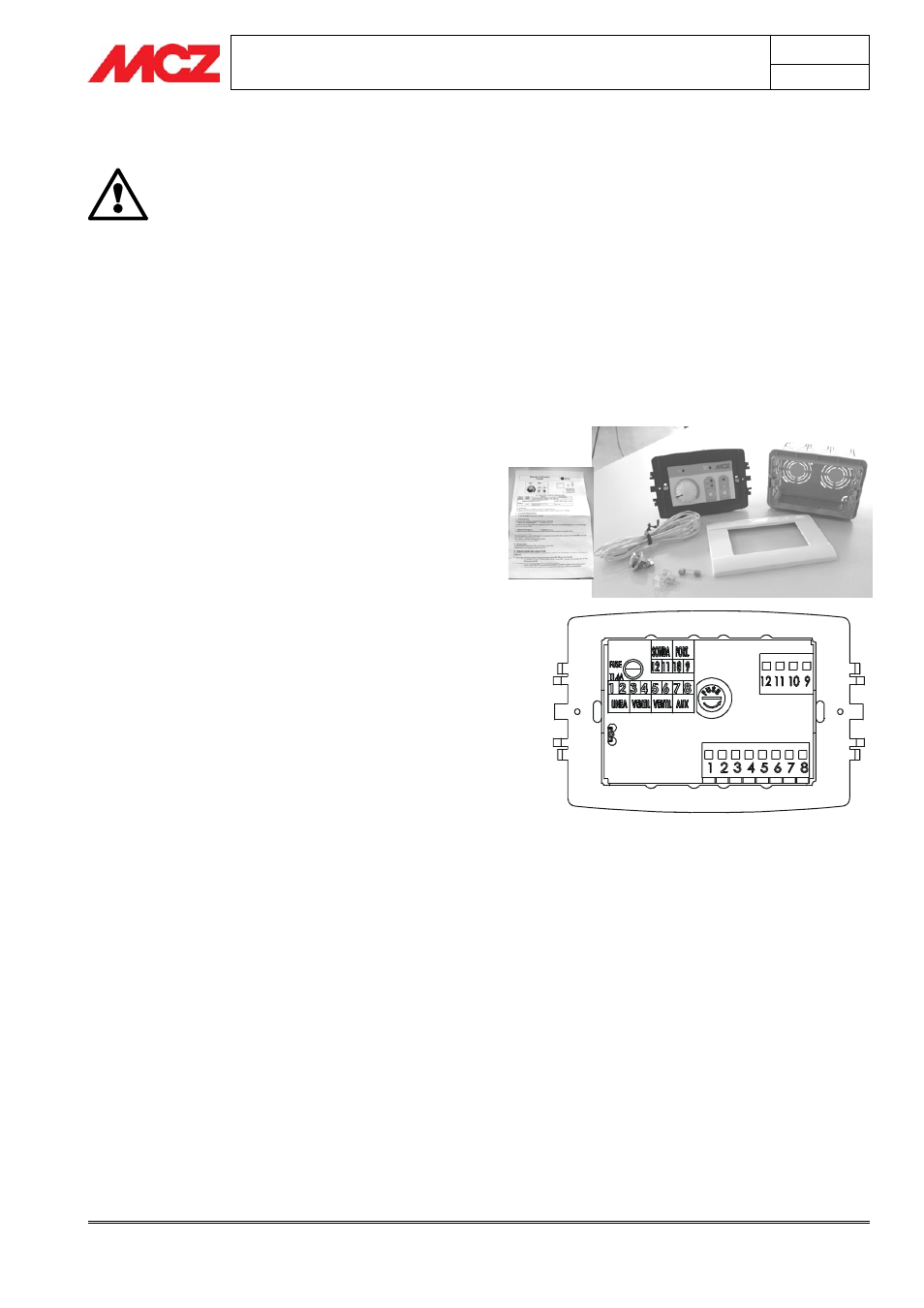

1.4.1. Composizione centralina
In dotazione alla centralina vengono forniti i seguenti materiali:
A. Scatola da incasso
B. Centralina, viti per il fissaggio e cavo di alimentazione
C. Sonda e pressacavo
D. Morsetto per il cavo di messa a terra comune
E. Fusibile di ricambio (1,6 A)
F. Placca
G. Istruzioni
La centralina è dotata di 6 morsetti doppi per il collegamento di:
1. Linea (1-2 LINEA)
2. Ventilatore 1 (3-4 VENTIL.)
3. Ventilatore 2 (5-6 VENTIL.)
4. Luce (7-8 AUX)
5. Interruttore apertura porta (9-10 PORT.)
6. Sonda (11-12 SONDA)
1.4.2. Posizionamento della centralina
Predisporre, il foro sulla parete (circa 10X7,5 cm) per l’installazione
della centralina, tenendo presente il posizionamento della sonda.
Nel foro realizzato inserire la scatola da incasso (A) senza il corpo
centralina (B) avendo cura di posizionarla in luogo asciutto e il più
lontano possibile dalla fonte di calore, compatibilmente con il
posizionamento della sonda.
Far passare tutti i cavi (sonda, alimentazione, ventilazione e interruttore
apertura porta) attraverso la scatola da incasso (A) in modo da essere
disponibili per il collegamento. Collegarli ai morsetti posti sulla
centralina come riportato nel par.5.8.
A collegamenti avvenuti, inserire il corpo centralina e fissarlo con le
apposite viti in dotazione alla scatola da incasso (A).
Inserire, infine, la placca bianca in dotazione (F) oppure una qualsiasi,
dato che il corpo centralina, è predisposto per poter alloggiare placche
AVE serie SISTEMA 45 e VIMAR serie IDEA, mediante appositi agganci.
A
B
C
D
E
F
G
