COMFORT AIR Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
4
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

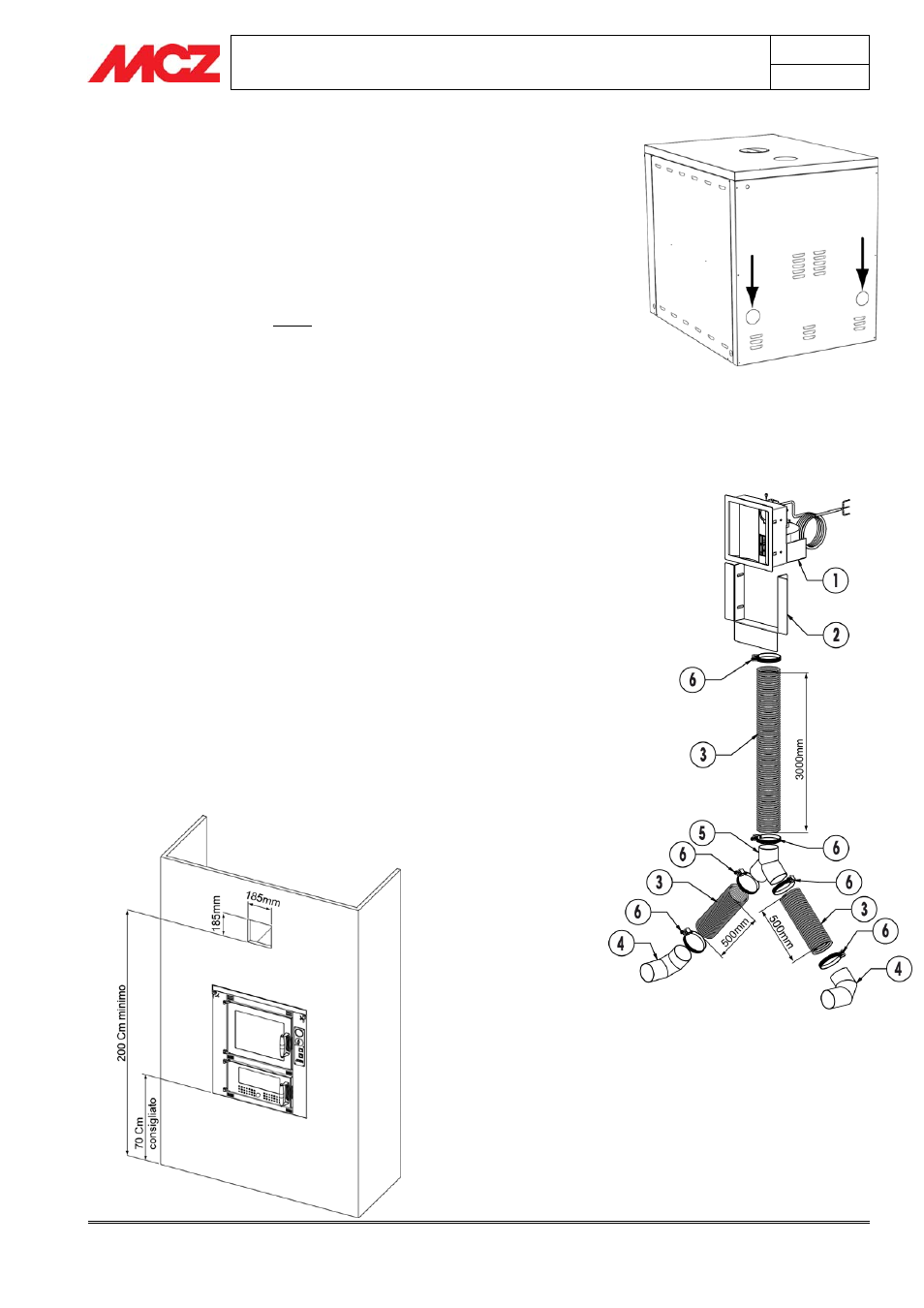

1.3. INSTALLAZIONE DEL KIT COMFORT AIR
Prima dell’installazione del KIT COMFORT AIR a ventilazione forzata
assicurarsi di aver predisposto il materiale come segue (fig.1):
1. Preparazione forno: Rimuovere dalla parte posteriore del
forno i due semitranci pretagliati uno per lato, vanno tolti
usando un martello di gomma.
2. Ventilazione forzata: Tagliare dal tubo (3) due pezzi lunghi
500mm. Inserire le curve (4) nei collari che si trovano in
corrispondenza dei semitranci. Bloccare mediante le fascette
(6) i due tubi Ø 60 alle curve tagliati precedentemente,
inserire i tubi (3) al raccordo a “Y” (5) bloccandolo mediante le
fascette (6). Inserire il tubo (3) nel tubo a “Y” bloccandolo con
la fascetta (6).
3. Preparare sulla parete (Fig.3) all’altezza desiderata un foro
per la bocchetta d’uscita aria calda pari a 185 mm x 185 mm
4. nserire la struttura della bocchetta scelta (g), all’interno dei fori
185 x 185 mm, agendo dall’esterno verso l’interno della parete
5. Sulla parte interna della parete, in corrispondenza della
struttura della bocchetta (1), fissare il gruppo staffa di fissaggio
(2), mediante le quattro viti e dadi in dotazione (fig.2)
6. Collegare il tubo flessibile (3), precedentemente fissato al forno,
al raccordo posto sulla struttura della bocchetta (G) bloccandolo
con le fascette (6).
7. collegare i cavi elettrici a lampada e/o ventilatore, prima di
completare il rivestimento dato che tutte le operazioni
successive, possono essere fatte dall’esterno.
Se per ragioni di spazio, non fosse possibile avvalersi della staffa di
fissaggio in dotazione, procedere comunque in modo tale che il kit sia
fissato stabilmente, usufruendo dell’apposita scatola da incasso
(optional).
Si consiglia di:
 Effettuare canalizzazioni non superiori a 4 m e
opportunamente isolate.
Figura 3 – Foro per il
montaggio bocchette
uscita aria calda
Figura 2 – Particolari da
assemblare.
Figura 1 – Semitranci
da rimuovere
