1.6. MONTAGGIO SONDA DI TEMPERATURA
La sonda di temperatura deve essere collegata alla centralina e al
convogliatore (1) di un kit (vedi schema sotto) ed ha una lunghezza di
2,5 m. Distanze superiori implicano la realizzazione di una prolunga a
cura dell’installatore.

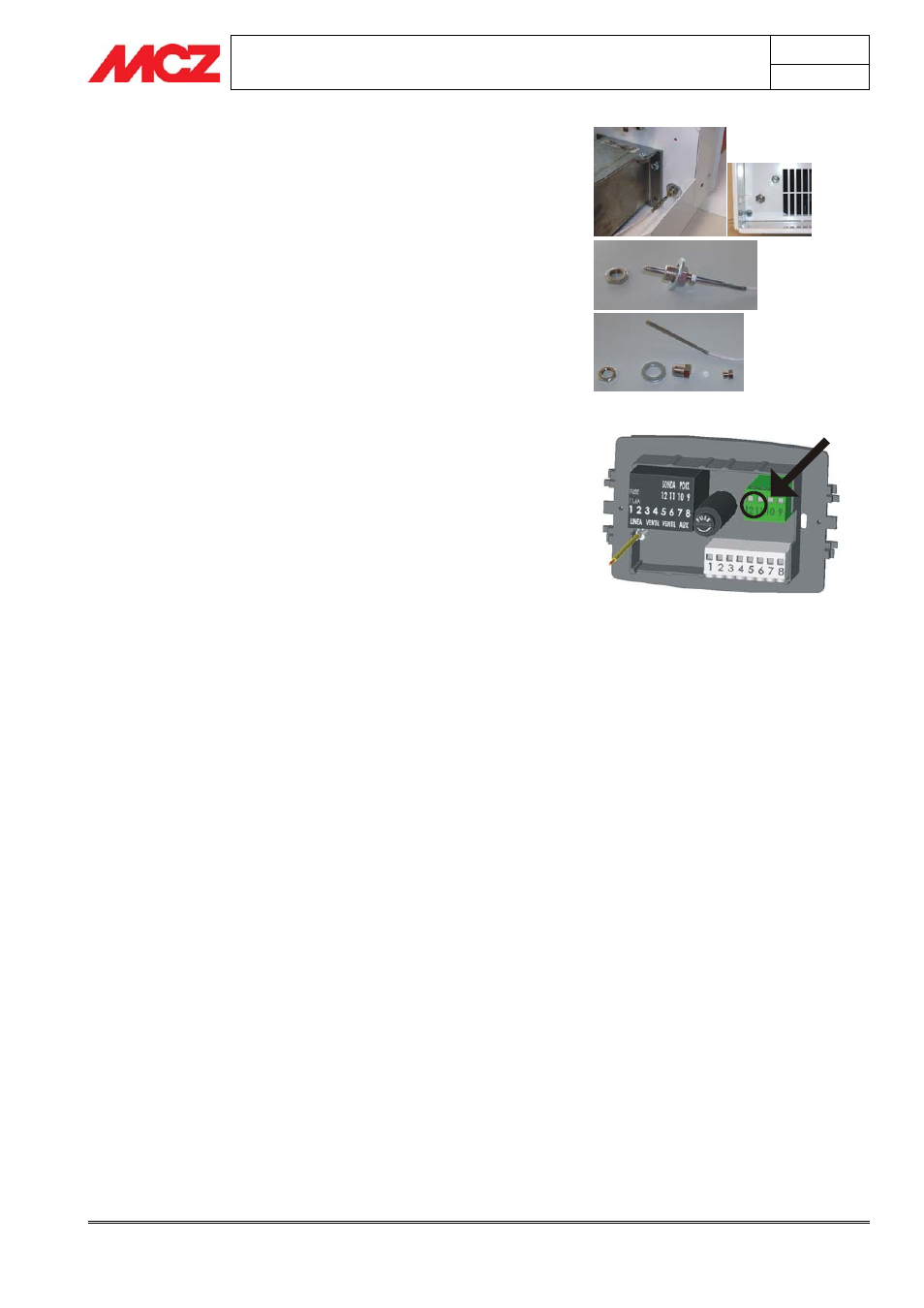

MONTAGGIO SONDA
 Inserire il pezzo in plastica C in D ed avvitare il B senza
forzare; sulla parte filettata del pezzo D inserire la rondella E
 Il gruppo così formato A1 deve essere inserito sulla parte rigida
del cavo della sonda A
 Individuare il foro passante di inserimento della sonda sul
convogliatore (1); sulla griglia in basso a destra a fianco del
ventilatore.
 Inserire sul foro il cavo sonda A con il blocchetto A1 e bloccarlo
dall’altra parte con il dado F
 Inserire l’altra estremità del cavo della sonda A alla centralina
nella posizione indicata (12-11)
A1
F
B
A1
A
B
C
D E
F
