COMFORT AIR Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
5
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

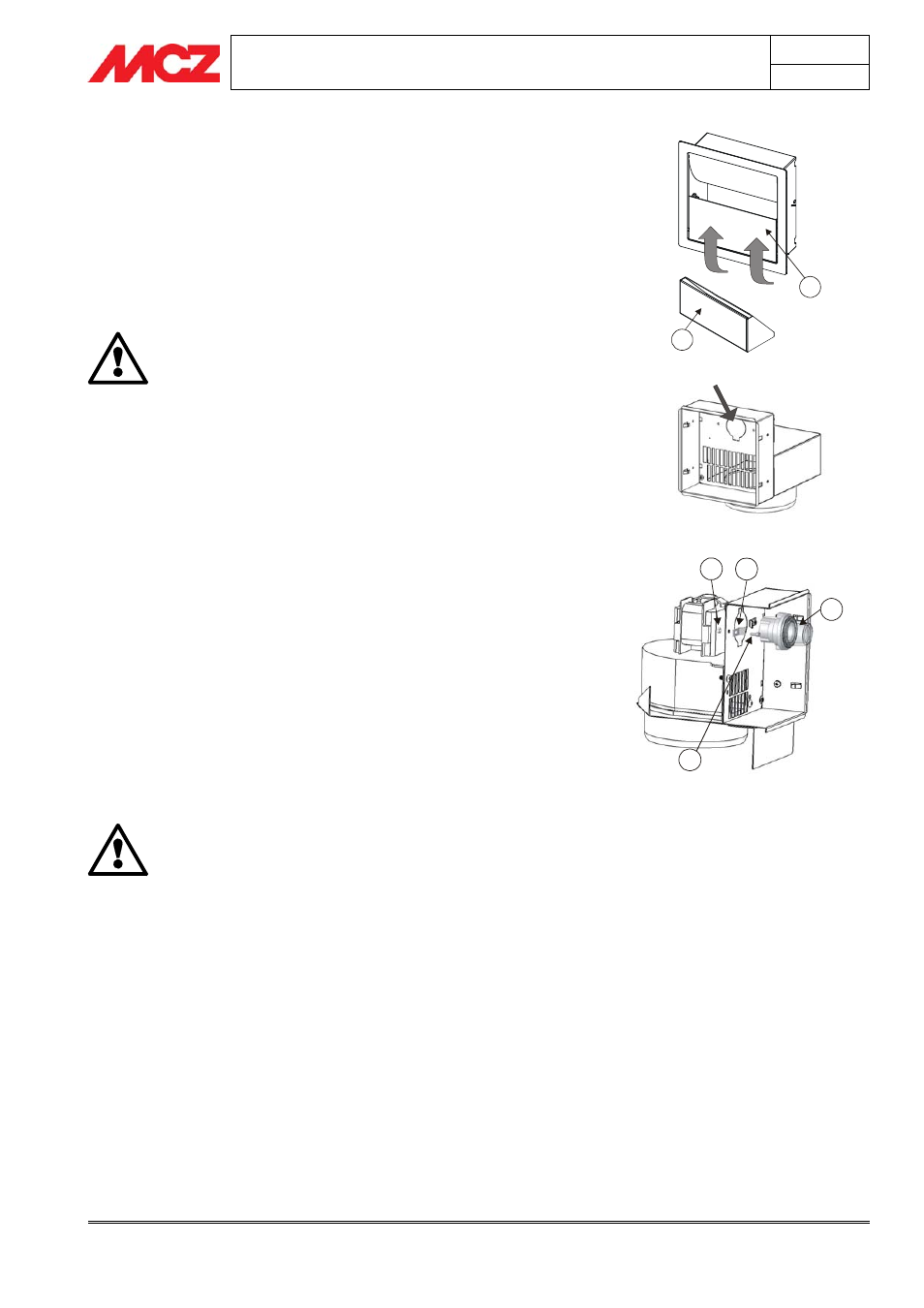

1.3.1. Variante per bocchetta con vaschetta
La vaschetta (2) porta essenze è disponibile solo su bocchetta
unidirezionale con e senza luce ed ha lo scopo di umidificare l’aria.
La vaschetta (2) è facilmente estraibile dalla sua sede; è sufficiente
alzare lo sportellino (1) in basso ed estrarre la vaschetta (Vedi fig.4).
Inserire nella vaschetta solo dell’acqua o eventualmente delle
essenze per la profumazione dell’ambiente.
IMPORTANTE!
LA VASCHETTA VA ESTRATTA DALLA SEDE PER IL
RIEMPIMENTO SOLO QUANDO LA BOCCHETTA E’
FREDDA E IL FORNO E’ SPENTO.
1.3.2. Variante per bocchetta con illuminazione
Nel caso in cui si decida di installare il kit di ventilazione con
illuminazione, è necessario togliere il semitrancio posto sulla struttura
della bocchetta (fig.5) e premontare la lampada (a).
Per aprire il semitrancio è sufficiente rompere con un martello di
gomma il semitrancio pretagliato. (fig.5)
Montare la lampada (a) sulla struttura della bocchetta in
corrispondenza del trancio appena tolto, in modo che la stessa sia
rivolta verso la parte anteriore della struttura (fig. 6). Fissare la
lampada utilizzando le due staffe (c) con le viti (b) e i bulloni (d) in
dotazione.
Inserita la lampada (a) eseguire i collegamenti elettrici. Nella parte
posteriore inserire i due terminali femmina sui puntali della lampada
(fig.7)
Collegare il cavo di alimentazione della lampada (in dotazione) alla
centralina nell’apposito morsetto; mentre per la ventilazione naturale
bisogna fare il collegamento ad un interruttore a parete (a cura
dell’installatore).
IMPORTANTE!
Il cavo per il collegamento della lampada/ventilatore
e’ in materiale siliconico per sopportare le alte
temperature. In caso di prolungamenti del cavo (oltre i
2,5 m) e comunque in ogni occasione, accertarsi che il
cavo non vada a contatto con le parti calde del Forno,
dei tubi di scarico fumi e scarico vapore.
Se si installa il kit comfort air munito di illuminazione,
e’ necessario pre-montare la lampada sul kit prima di
inserirlo nel foro.
Figura 5– Semitrancio per inserimento lampada
Figura 7-Collegamenti elettrici lampada
Figura 6– Fissaggio lampada
Figura 4– Vaschetta
1
2
a
b
c d
