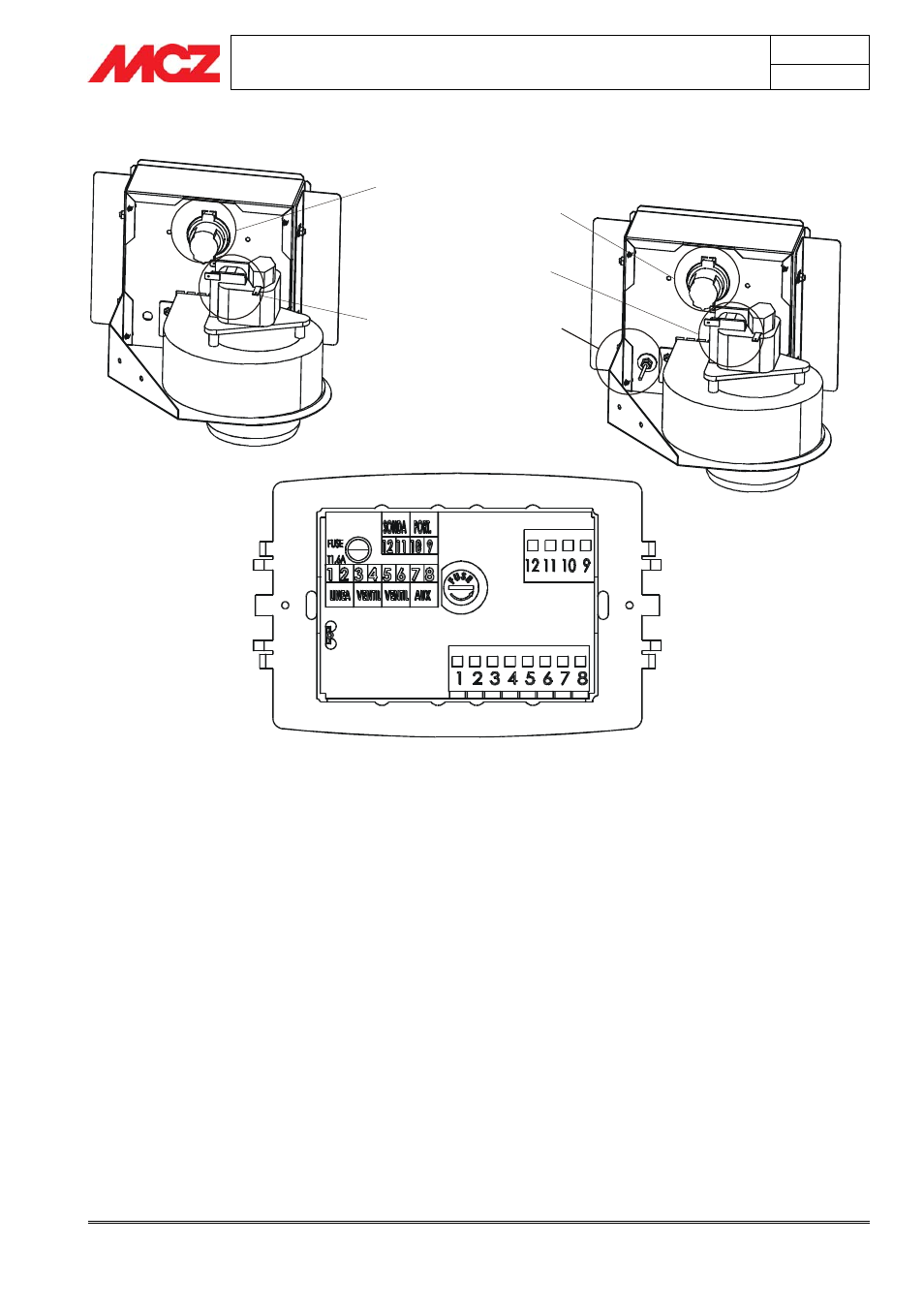

1.7. COLLEGAMENTI
LINEA (1-2 LINEA)
VENTILATORE 1 (3-4 VENTIL.)
VENTILATORE 2 (5-6 VENTIL.)
LUCE (7-8 AUX)
INTERRUTTORE APERTURA PORTA (9-10 PORT.)
SONDA (11-12 SONDA)
MORSETTO PER LE MESSE A TERRA (A)
Collegare i ventilatori 1 e 2 ai morsetti corrispondenti sulla centralina
(3-4 e 5-6).
Collegare la sonda (11-12) vedi paragrafo 5.6.
Collegare in caso di bocchetta con lampada il cavo di alimentazione alla
centralina sugli appositi morsetti (7-8). Nel caso di bocchetta con
lampada per ventilazione naturale fare il collegamento su un proprio
interruttore.
Collegare il cavo di alimentazione della centralina (1-2) alla presa di
rete 230V 50HZ.
Fatti i collegamenti attivare il funzionamento MAN e provare ad
accendere i ventilatori per vedere se tutto funziona. Ruotare la
manopola da sinistra verso destra e provare le varie velocità.
Terminati i collegamenti montare le bocchette scelte.
