37 -
Funzionamento degli apparecchi complementari
Collegamento HDMI (DVI)
Il collegamento HDMI (High Definiton Multimedia Interface) con-
sente la trasmissione digitale di segnali immagine e audio attraverso
un cavo di collegamento, ad es. dal registratore DVD Loewe Centros
2102/2172 HD. I dati audio e immagine digitali vengono trasmessi
senza compressione, di conseguenza senza perdite in termini di qualità. Negli
apparecchi collegati non è più necessaria la trasformazione da analogico a digitale,
operazione che implicherebbe sempre una perdita di qualità.
Con l’ausilio di un cavo adattatore DVI/HDMI è possibile trasmettere segnali DVI
attraverso il collegamento HDMI. Ciт и possibile in quanto HDMI è basato su DVI ed
è compatibile verso il basso. Ciò significa che è possibile trasmettere i segnali video
digitali via HDMI. Inoltre entrambi utilizzano lo stesso procedimento di protezione
contro la copiatura HDCP.
Collegare l’apparecchio con connessione HDMI mediante un cavo HDMI (tipo A, a
19 poli) alla presa HDMI dell’apparecchio TV. Registrare la connessione DHMI nel-
l’assistente di collegamento (Menu TV - Collegamenti - Nuovi Dispositivi/Modifiche).
Nella selezione AV selezionare la connessione HDMI.

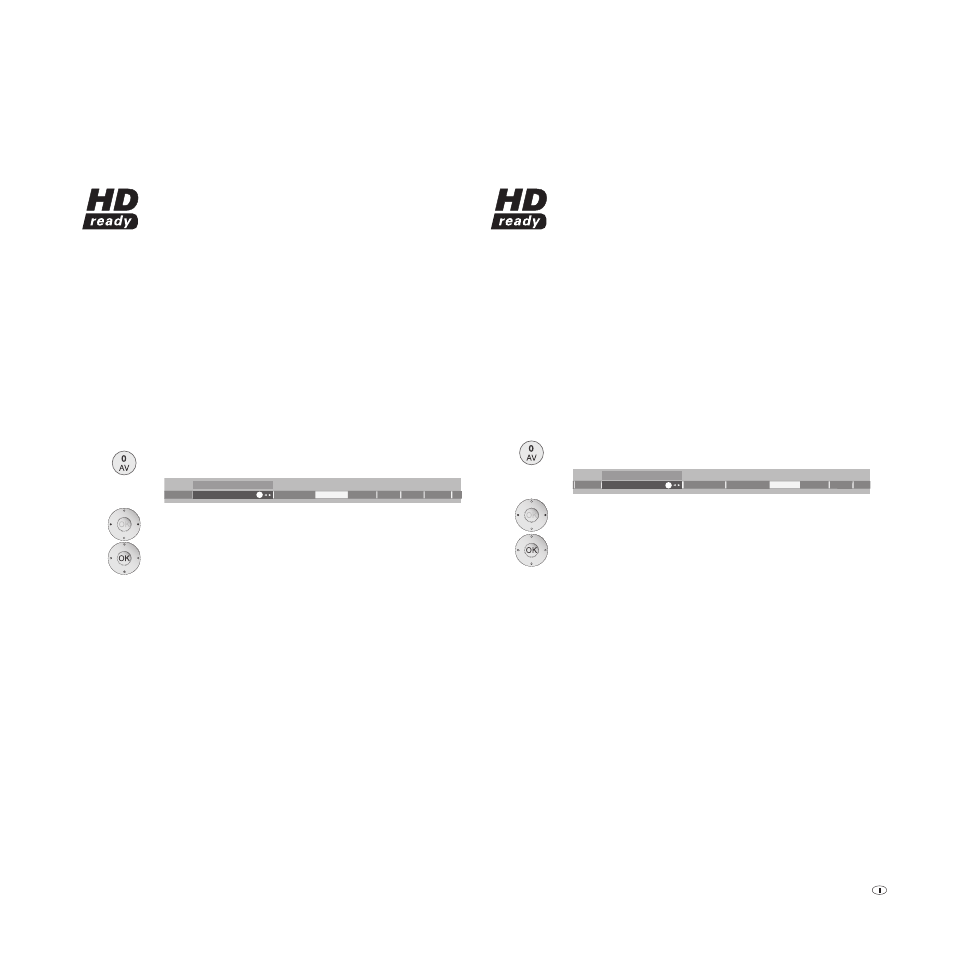

Richiamo della selezione AV
Selezionare la presa HDMI/DVI e con ...
richiamare.
Avviare la riproduzione sull’apparecchio collegato con la connessione HDMI.
Il formato migliore possibile per l‘immagine viene riconosciuto automaticamente e
impostato.
Se la trasmissione avviene mediante un cavo adattatore DVI/HDMI, è possibile
fornire il rispettivo audio analogico mediante le prese d‘ingresso AUDIO IN L/R
sull‘apparecchio TV. La riproduzione audio avviene attraverso gli altoparlanti dell‘ap-
parecchio TV.
Se è stato collegato un amplificatore audio esterno digitale, è possibile selezionare
nell’assistente di collegamento (Menu TV - Collegamenti - Nuovi Dispositivi/Mo-
difiche) il segnale audio digitale ed assegnarlo alla presa HDMI/DVI. Le ulteriori
impostazioni per l’amplificatore audio vanno effettuate così come descritto per
l’amplificatore digitale a pagina 36. Il segnale audio digitale della fonte audio DVI
deve essere portato alla presa AUDIO DIGITAL IN nell‘apparecchio TV. Il segnale
audio digitale dell’apparecchio TV AUDIO DIGITAL OUT va trasmesso all’amplifica-
tore esterno.
Impostazione della geometria: come descritto per il collegamento VGA/XGA.
VIDEO COMP. IN AVS VGA DVD HDMI/DVI
Selezione AV
VCR OK
Collegamento VGA/XGA
A questa presa è possibile collegare un PC oppure un Set Top
Box (STB), utilizzando così lo schermo dell’apparecchio TV come
dispositivo di output.
Collegare il PC/il Set Top Box con un cavo VGA alla presa VGA/XGA
dell’apparecchio TV.
In caso di collegamento ad un PC, impostare prima sul PC una delle seguenti
risoluzioni dello schermo:
800x600 60Hz (SVGA)
1024x768 60Hz (XGA).
Se è stato collegato un Set Top Box, impostare una delle seguenti risoluzioni dello
schermo, conformemente alle possibilità del Set Top Box:
SDTV: 720x576i (PAL), 720x480i (NTSC),
720x576p, 720x480p.
HDTV: 1280x720p, 1920x1080i.
Nella selezione AV selezionare la connessione VGA/XGA.
Richiamo della selezione AV
Selezionare la presa VGA e con ...
richiamare.
Avviare l’apparecchio collegato.
Impostazione della geometria
Con il tasto MENU richiamare il menu TV, evidenziare con
 “Geometria“ ed
eseguire le impostazioni:
se l’immagine non è posizionata correttamente, qui è possibile regolarne la posi-
zione orizzontale e verticale, in modo che essa riempia l’intero schermo. È inoltre
possibile regolare la posizione di fase in modo tale che l’immagine sia rappresen-
tata nella migliore qualità possibile.
Impostare lo standard colore
Aprire le impostazioni di immagine (Menu TV – Immagine). Evidenziare con

la voce “Standard colore“ e selezionarla.
Per un PC collegato lo standard colore è RGB.
Nei Set Top Box lo standard colore va impostato di norma su Ycc. Tuttavia sono
possibili anche altri formati come Ypp o RGB. Consultare le istruzioni d’uso dell‘ap-
parecchio collegato.
Se lo standard selezionato non è corretto, vengono riprodotti dei colori errati.
VIDEO COMP. IN VGA DVD AVS HDMI/DVI
Selezione AV
VCR OK
