TERMOCAMINO AIRSYSTEM Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
32
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
• Richiudere il radiocomando
• Premere e tenere premuto il tasto rosso del radiocomando e
contemporaneamente ricollegare la spina alla presa di corrente
• Dopo un tempo massimo di 15 secondi, una bip prolungato o
una serie di bip in sequenza confermeranno l’avvenuto
collegamento tra radiocomando e centralina con il nuovo
codice.
4.11. RACCORDO CANNA FUMARIA
Si consiglia di collegare il termocamino alla canna fumaria mediante
l’uso di tubi e curve in acciaio alluminato in grado di resistere alle
temperature elevate che si raggiungono in quel tratto e alla corrosione
dei fumi. Questi raccordi sono disponibili a richiesta in varie misure
(vedere ns. listino) e semplificano la posa in opera procedendo al
montaggio innestandoli uno nell’altro.
Eventuali maggiorazioni della sezione del raccordo
devono essere eseguite direttamente sopra la cappa
del termocamino e non lungo la canna fumaria
A installazione ultimata è obbligatorio coibentare il
raccordo fumi con del materassino in fibra ceramica
o materiale resistente ad almeno 600°C.
4.12. MONTAGGIO KIT DI USCITA ARIA CALDA
Per la canalizzazione dell’aria calda è necessario innestare i tubi flessibili
Ø 150 mm C (optional) alle apposite flangie poste sulla parte superiore
del termocamino B. Per prima cosa è necessario rimuovere i tranci
pretagliati A posti superiormente, utilizzando un martello di gomma o
simile. Una volta rotto il trancio rimuoverlo dalla sua sede per
procedere con il fissaggio delle flangie B. Fissate le flangie con le viti in
dotazione, allacciare le tubazioni flessibili C con le apposite fascette
stringitubo D. Nella parte opposta del tubo si applicano le bocchette
regolabili E che verranno successivamente ancorate alla controcappa
d’abbellimento. (vedi figura 22)
Si consiglia di:
• Coibentare i tubi della canalizzazione (es. fibroceramica) per
isolarli dalla controcappa ed evitare le vibrazioni trasmesse dal
ventilatore e dall’aria forzata.
• Effettuare canalizzazioni non superiori a 2 ml per la
ventilazione naturale e 4 ml per la ventilazione forzata.
• Inserire la bocchette di uscita aria calda ad una altezza minima di
2 mt dal pavimento.
• Possibilmente effettuare canalizzazioni d’uguale distanza per
evitare diverse quantità d’aria da un’uscita all’altra.
ATTENZIONE! Verificare che all’accensione del
termocamino le serrande delle bocchette siano
completamente aperte per evitare pericolosi
surriscaldamenti.
45° Ma
x
Coibentazione

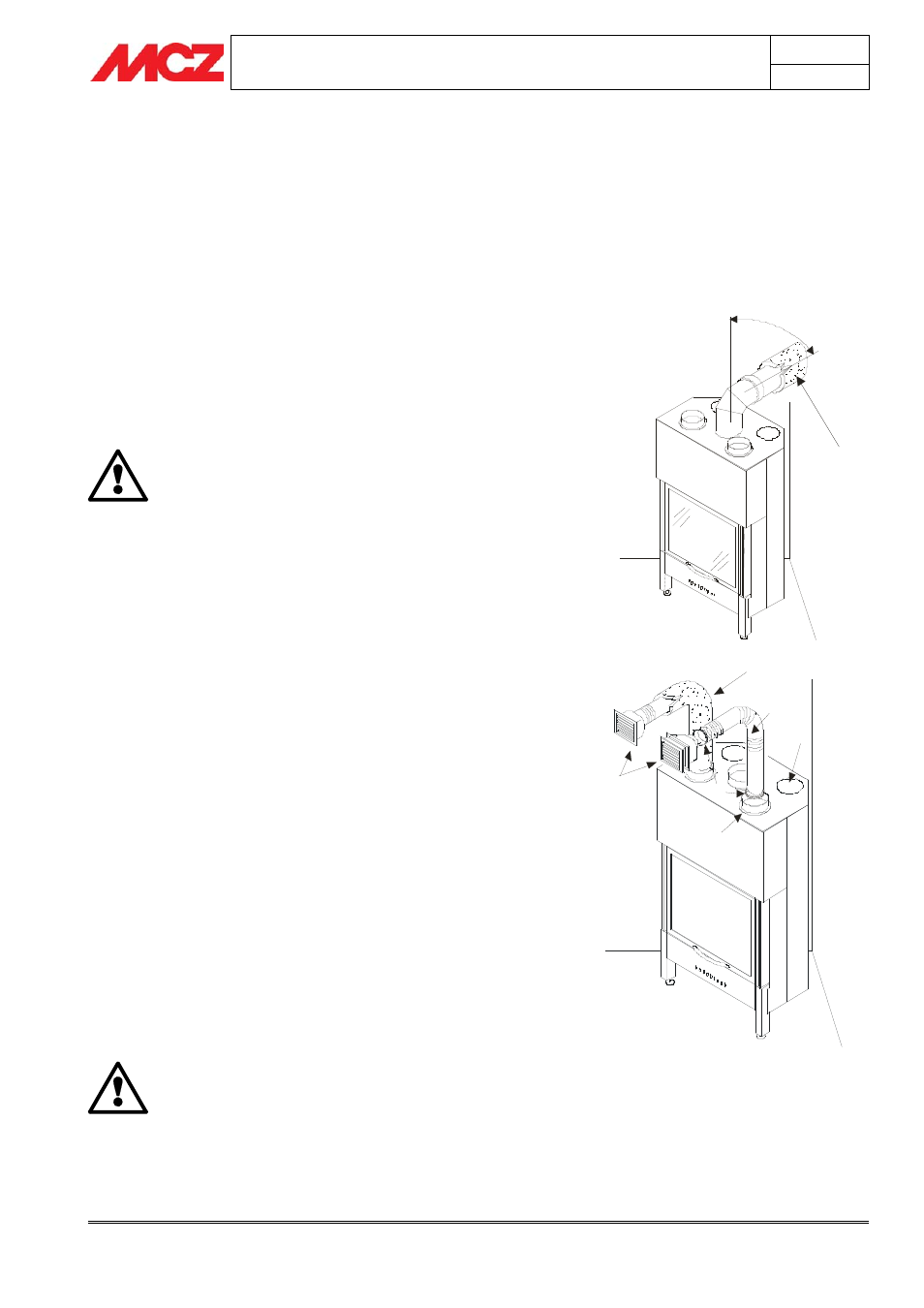

Figura 22 – Montaggio kit uscita aria calda
B
A
C
D
E
Coibentazione
Figura 21 – Esempio variazione del codice
