TERMOCAMINO AIRSYSTEM Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
20
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.2.1. Convezione naturale (VN)
Se si adotta questo sistema l’installatore dovrà rimuovere i
semitranci posti nella parte inferiore del monoblocco al fine di
facilitare lo scambio termico e la circolazione dell’aria.
Linea Airsystem ad esclusione dell’Airsystem B70
In tutti i modelli della linea Airsystem, ad esclusione del modello B70, i
semitranci sono posti sotto il fondo del monoblocco come rappresentato
in figura 1. La somma delle sezioni dei semitranci è equivalente alla
sezione di due tranci superiori per la canalizzazione dell’aria calda.
Aprendo quindi tutti i semitranci è possibile canalizzare due uscite
superiori. Per chi adotta tale metodo di ventilazione si consiglia di non
canalizzare più di due bocchette per evitare che l’aria si disperda
all’interno delle tubazioni.
Airsystem B70
A differenza di tutti gli altri modelli l’Airsystem B70 non ha, per motivi
costruttivi, i semitranci sul fondo ma sono invece dislocati sui fianchi in
acciaio. I tranci hanno forma circolare Ø 150 mm e vanno aperti
entrambi se si desidera canalizzare due bocchette per la diffusione di
aria calda di convezione (figura 2).
Per aprire i semitranci, siano che essi siano posti lateralmente o sotto il
monoblocco, è sufficiente battere con un martello di gomma sui tranci
già pretagliati e rimuovere il profilo che si distacca dal monoblocco.
ATTENZIONE!
Con il termocamino preparato secondo questo
sistema (tolti i semitranci) si SCONSIGLIA
d’installare successivamente il kit di ventilazione
forzata.
4.2.2. Convezione forzata (VF)
Se si adotta questo sistema non bisogna rimuovere i semitranci
posti nella parte inferiore o laterale del monoblocco e acquistare il KIT
VENTILAZIONE FORZATA 180-480-620 m 3 /h opzionale.
Procedere successivamente secondo quando specificato nelle paragrafo
4.8 “Installazione kit ventilazione forzata”.
4.3. SBLOCCAGGIO CONTRAPPESI
Il termocamino viene consegnato con i contrappesi di scorrimento
bloccati per evitare che nel trasporto e nel posizionamento ci siano dei
contraccolpi pericolosi che potrebbero danneggiare sia le parti
interessate allo scorrimento sia alla porta e al vetroceramico.
Per sbloccare i contrappesi e quindi l’anta, rimuovere le viti come
indicato in figura 3 da entrambi i lati del termocamino.

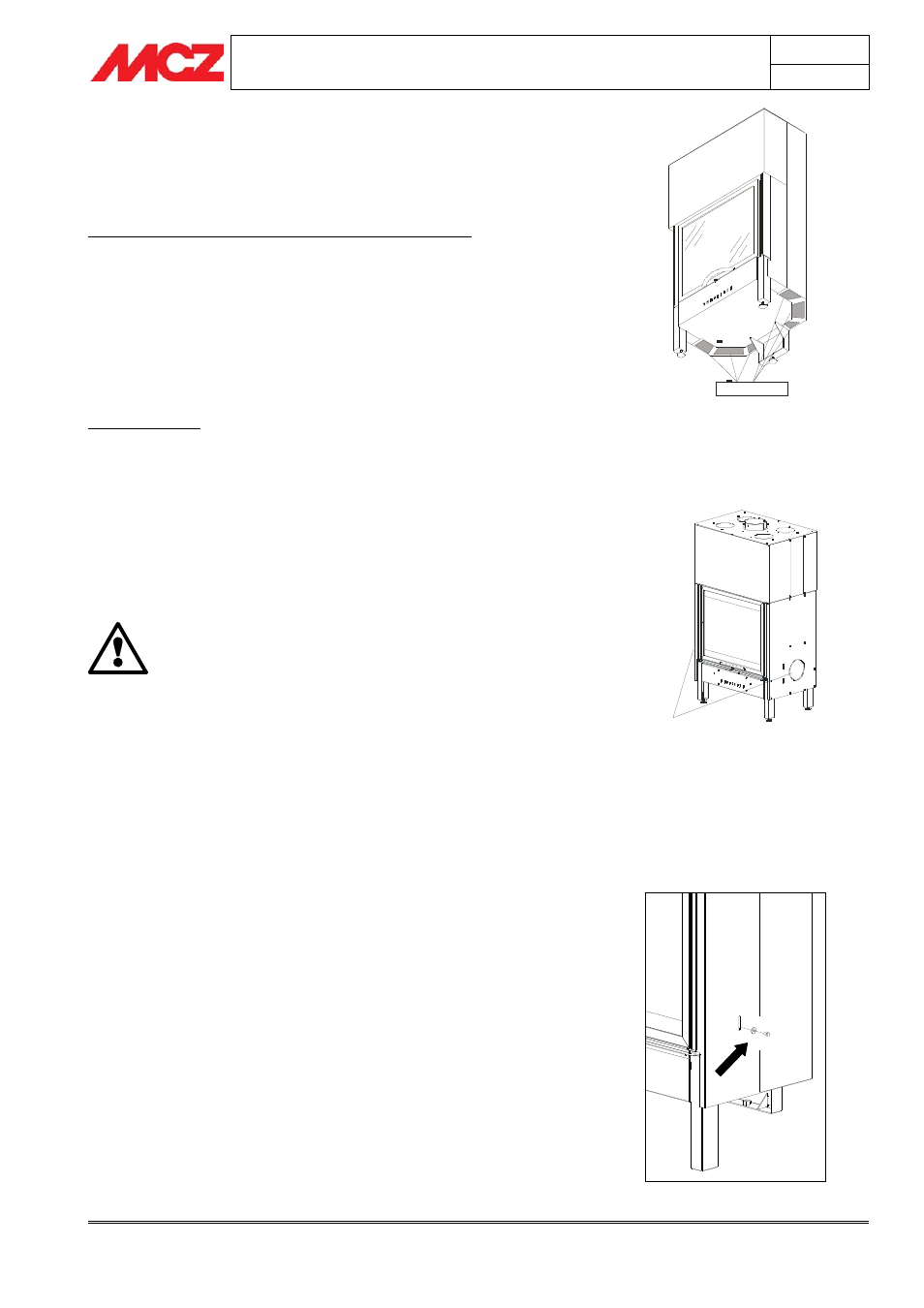

Figura 1 – Semitranci linea Airsystem
SE MITRANCI
FONDO
TE RMOCAMINO
VIS TO DA SOTTO
SE MITRANCI
Figura 2 – Semitranci Airsystem B70
