TERMOCAMINO AIRSYSTEM Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
29
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
L’apparecchiatura deve essere alimentata con tensione 220V
a 50Hz.
E’ indispensabile il corretto collegamento all’impianto di
messa a terra.
Assicurarsi che i cavi non vengano a contatto con le parti
metalliche della struttura poiché sono molto calde.
A A
A

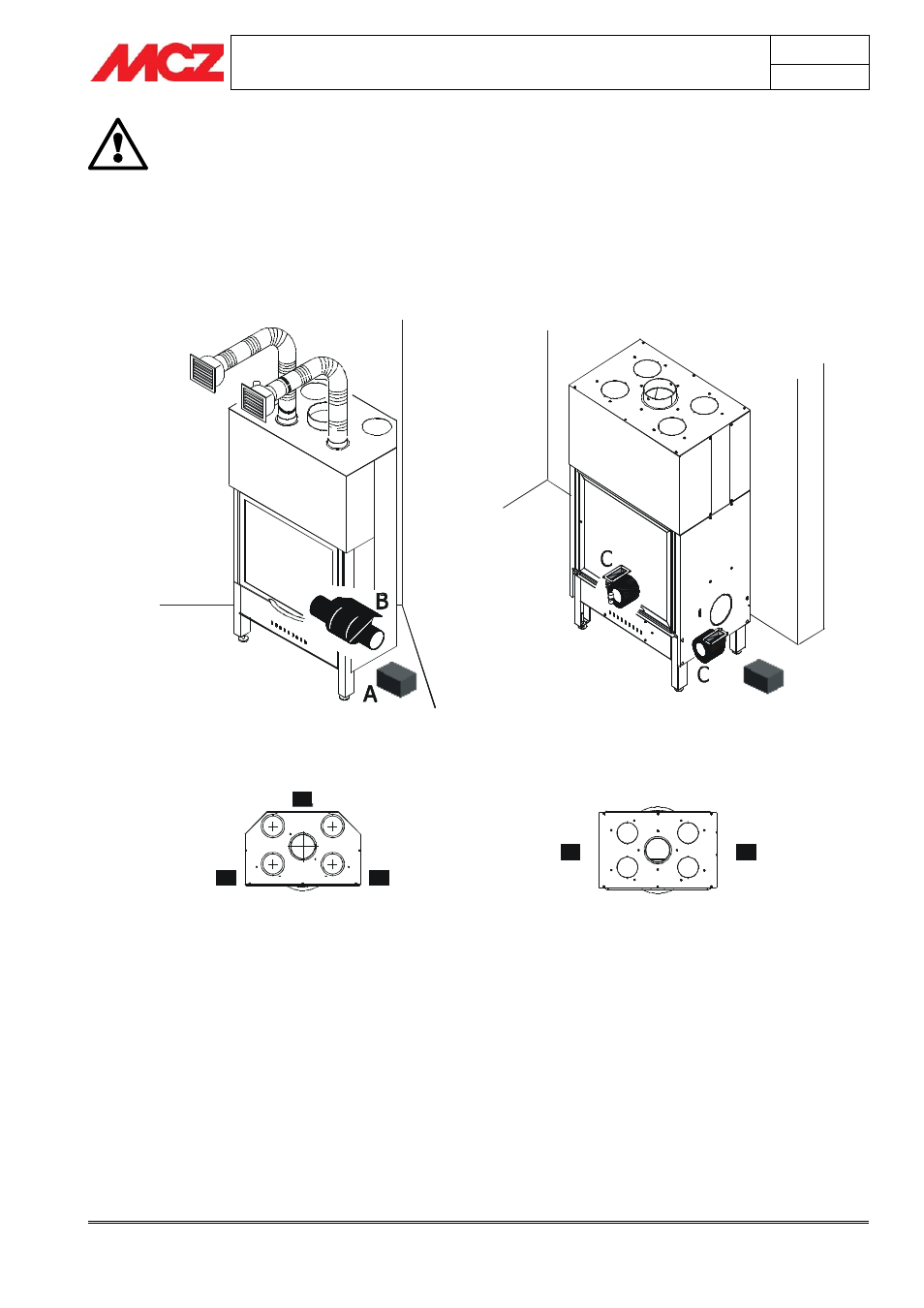

Posizionamento centralina
(A) vista dall’alto.
TUTTI I MODELLI Airsystem AD
ESCLUSIONE DEL Airsystem B70
A = Centralina FC700 - FC715
B = Ventilatore 480/620 m /h 3
SOLO MODELLO Airsystem B70
A A
Posizionamento centralina
(A) vista dall’alto.
A
A = Centralina FC700 - FC715
B = Ventilatori 180 m /h 3
4.10. FUNZIONAMENTO CENTRALINA FC 715
Il dispositivo permette di controllare la velocità del ventilatore asservito
tramite telecomando a onde radio secondo due modalità:
MANUALE Il ventilatore (5) funziona alla velocità impostata
indipendentemente dalla sonda.
AUTOMATICA Il ventilatore (5) funziona alla velocità impostata con il
consenso della sonda.
Figura 17 – Posizione della centralina
