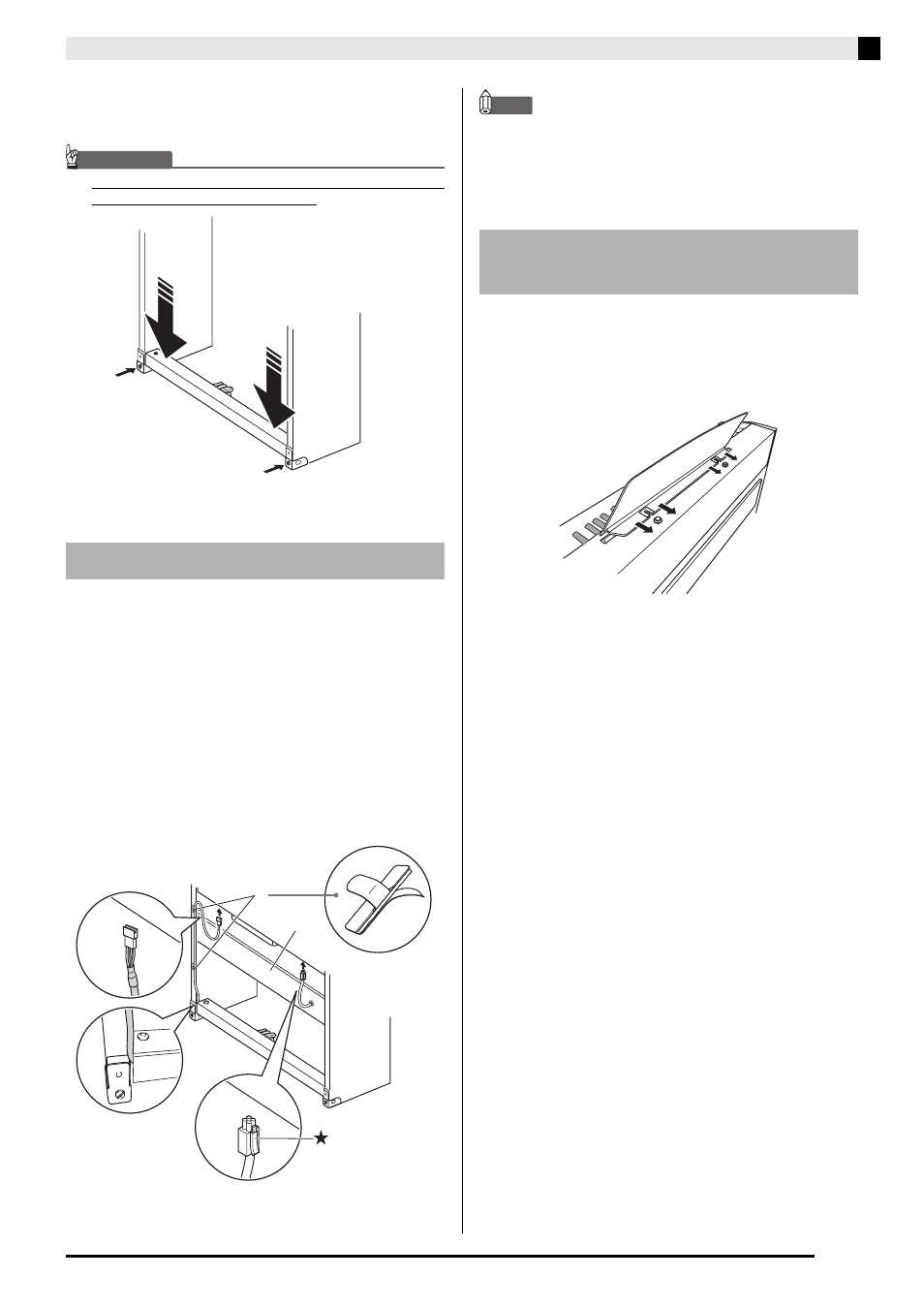

Montaggio del supporto
I-29
13.
Serrare le viti allentate al punto 10 per
bloccare le staffe d’angolo ai pannelli laterali.
IMPORTANTE!
• Premere verso il basso i bordi dell’unità pedali quando si
stringono le viti delle staffe d’angolo.
1. Inserire la spina del cavo della cassa diffusori
C nel connettore per i diffusori posto sulla
parte inferiore del piano digitale.
2. Accertandosi che la spina del cavo dell’unità
pedali sia orientata come viene mostrato
nell’illustrazione riportata sotto, inserirla nel
connettore dei pedali posto sulla parte
inferiore del piano digitale.
• Usare i fermagli H per fissare il cavo dei pedali alle
due posizioni sul pannello laterale B.
NOTA
• Quando si inseriscono le spine nei connettori, accertarsi
che la spina sia inserita completamente.
• Quando si scollega il cavo dei diffusori, premere il gancio
(
 ) estraendo la spina.
1.
Far scorrere il leggio per spartiti sotto i due
bulloni sulla parte superiore del piano digitale,
come mostrato nell’illustrazione, e quindi
serrare i bulloni.
Per collegare i cavi
H
C
1
2
Per installare il leggio per
spartiti
