I-26

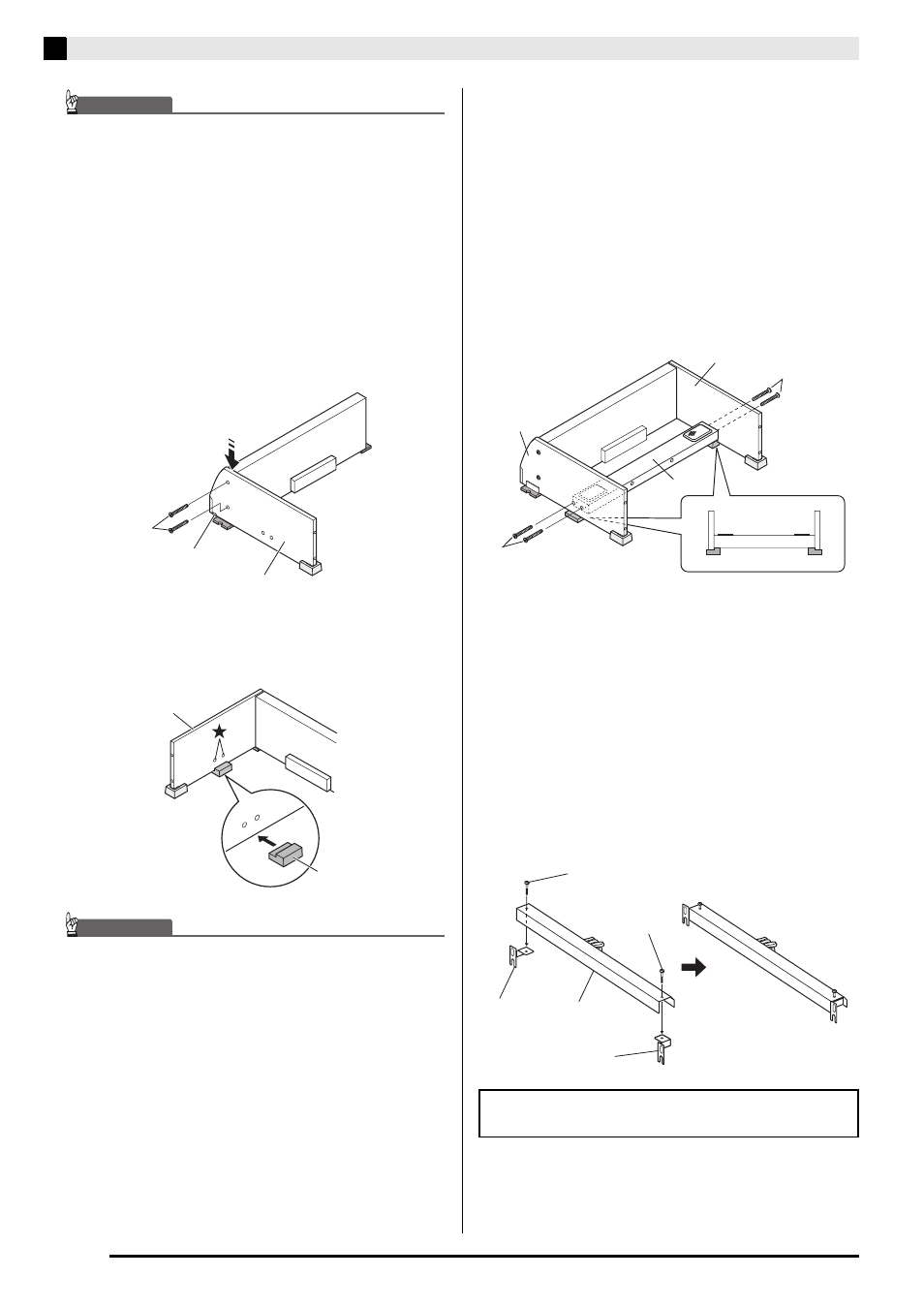

Montaggio del supporto
IMPORTANTE!
• Quando si esegue il punto (3-1) riportato sopra,
accertarsi di posizionare il pannello laterale A in modo
che il suo bordo superiore raggiunga il fondo del pannello
superiore del piano digitale. Diversamente non sarà
possibile mantenere in posizione sorretta il pannello
laterale A al punto (3-2).
4. Eseguire i punti seguenti per fissare il
pannello laterale al piano digitale.
(4-1) Spingere verso il basso sul pannello laterale A per
garantire che sia inserito completamente nella
staffa al lato del piano digitale.
(4-2) Usare le viti D per fissare il pannello laterale A al
piano digitale.
5.
Inserire il pezzo di polistirolo espanso K -(c)
sotto il pannello laterale A come viene
mostrato nell’illustrazione.
IMPORTANTE!
• Il pezzo di polistirolo espanso deve essere posizionato
direttamente sotto i due fori per le viti (  ) nel pannello
laterale.
6. Ripetere i punti da 2 a 5 per fissare il pannello
laterale B all’altro lato del piano digitale.
7.
Con la cassa diffusori C appoggiata sul suo
lato come mostrato nell’illustrazione, fissare i
pannelli laterali A e B alla cassa diffusori C.
Fissare i pannelli laterali usando le quattro viti
D.
• Allineare i fori presenti sulla cassa diffusori C con i
fori presenti sui pannelli laterali per installare le viti
D.
• Serrare parzialmente le viti su un lato della cassa
diffusori C, e quindi serrare completamente le viti
sull’altro lato.
• Successivamente, serrare completamente le viti
parzialmente serrate.
• È possibile anche installate la cassa diffusori C in
modo che essa sia rivolta in direzione del retro del
supporto.
8.
Dopo essersi assicurati che tutte le viti siano
completamente serrate, rimuovere il
materiale di imballaggio e sollevare il
supporto.
• Dopo aver sollevato il supporto, ricoprire ciascuna
delle otto viti inserite fino a questo punto con le
apposite coperture per le viti E.
9. Collegare le staffe I all’unità pedali F, e
fissarle temporaneamente con le viti G.
D
A
(4-1)
(4-2)
Staffa
K
-(c)
A
Se si ha intenzione di collocare il piano digitale
contro un muro, avanzare al punto 10 a pagina I-28.
B
C
A
D
D
I
-(b)
I
-(a)
F
G
G
