Montaggio del supporto
Per serrare il connettore di giunzione e la vite
(1) Ruotare la vite in senso antiorario di circa tre giri
per assicurare che la vite sia al centro del
connettore di giunzione.
(2) Ruotare lentamente la vite in senso orario e
confermare che essa venga stretta senza opporre
resistenza. Se si avverte una qualche resistenza, sta
a significare che la vite non è stata innestata
correttamente con il connettore di giunzione.
Ruotare di nuovo la vite in senso antiorario e
provare a inserirla correttamente.
(3) Se si verificano problemi ad inserire la vite
correttamente, servirsi di un cacciavite per ruotare
il connettore di giunzione di 180 gradi.
Successivamente eseguire di nuovo i punti (1) e (2)
per inserire la vite dal foro sull’altro lato.
* Stringendo una vite con forza mentre essa non è
inserita correttamente, si possono rimuovere le
filettature della vite e del connettore di giunzione,
rendendo impossibile stringere la vite.
• Eseguire i punti da 1 a 9 iniziando a pagina I-25.

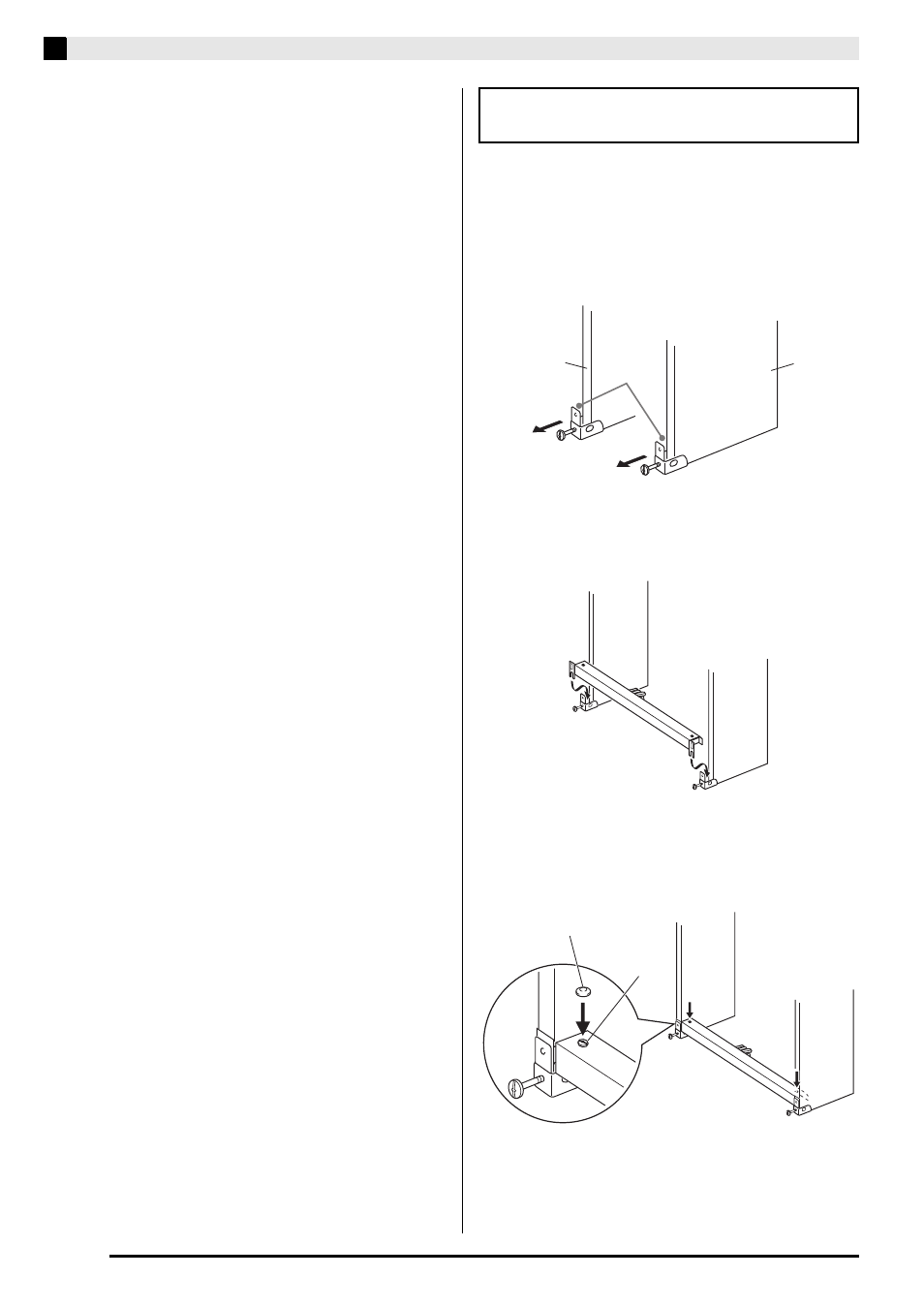

10.
Allentare le viti delle staffe alla parte inferiore
dei pannelli laterali del supporto A e B per
creare uno spazio tra i pannelli laterali e le
staffe d’angolo, come viene mostrato
nell’illustrazione.
11.
Come mostrato nell’illustrazione, inserire le
staffe dell’unità pedali negli spazi da voi creati
al punto 10.
12.
Serrare in modo sicuro le viti G strette
temporaneamente al punto 9.
• Ricoprire le teste delle viti con le apposite coperture
J
.
Posizionamento del supporto contro un
muro
B A
Spazio
G
J
