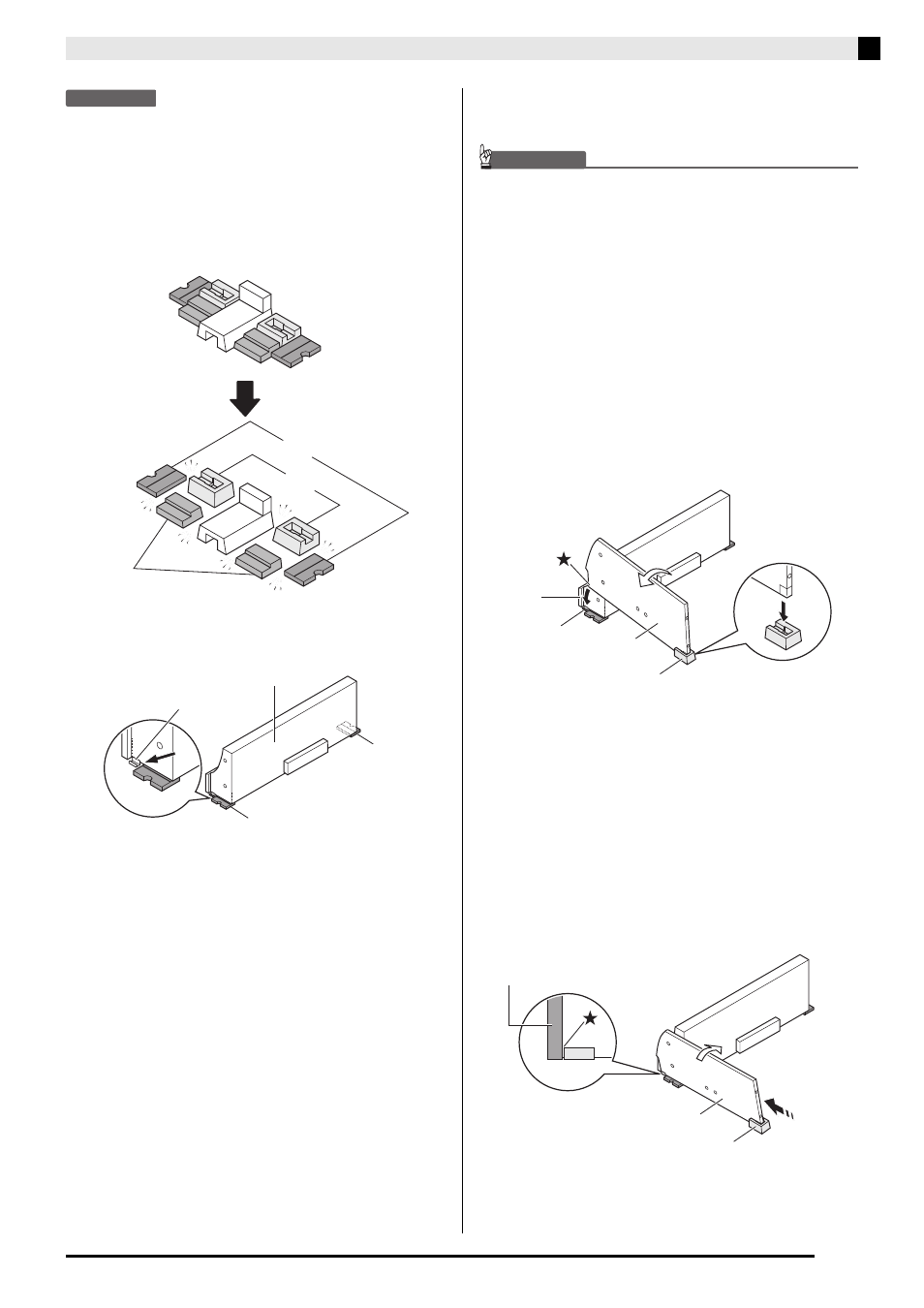

Montaggio del supporto
I-25
PREPARATIVI
• Prima di iniziare il montaggio del supporto, dividere il
materiale di imballaggio di polistirolo espanso K nelle
sezioni come viene mostrato nell’illustrazione seguente.
Dopo aver ripartito il materiale, dovranno risultare sei
pezzi nominati K
-(a) , K -(b) e K -(c) , che si utilizzeranno
durante il montaggio del supporto.
• Se non si ha a disposizione il materiale di imballaggio per
qualche motivo, servirsi di una rivista o di qualche altro
oggetto che abbia un certo spessore.
1.
Posizionare il piano digitale sui due pezzi di
polistirolo espanso K
-(a) .
* Accertarsi che le estremità delle staffe su entrambi i
lati del piano digitale siano posizionate sopra i pezzi
di polistirolo espanso.
2.
Eseguire i punti seguenti per collegare il
pannello laterale A al piano digitale.
IMPORTANTE!
• Quando si inserisce l’angolo del pannello laterale nella
staffa posizionata al lato del piano digitale nel punto (2-3)
riportato sotto, fare attenzione ad evitare di danneggiare
l’angolo del pannello laterale (
 ). Non tentare mai di
inserire il pannello laterale nella staffa senza prima
inclinarlo ad un’angolatura come viene istruito nel punto
(2-2). Diversamente si crea il rischio di danneggiare
l’angolo del pannello laterale.
(2-1) Sul pannello laterale A, individuare l’angolo che
ha una parte metallica applicata ad esso, e quindi
inserire quell’angolo nel pezzo di polistirolo
espanso K
-(b) .
(2-2) Inclinare leggermente il pannello laterale A come
indicato dalla freccia nell’illustrazione.
(2-3) Mantenendo il pannello laterale A inclinato ad un
angolo, inserire con cautela l’angolo opposto (  )
nella staffa sul lato del piano digitale.
3. Mantenendo il pannello laterale A inclinato
ad un angolo, allinearlo con il lato del piano
digitale.
(3-1) Spingere il pannello laterale A nella direzione
indicata dalla freccia nera nell’illustrazione per
allinearlo, in modo che ci sia il minimo spazio
possibile tra il suo bordo superiore A e il fondo
del pannello superiore del piano digitale (
 ).
(3-2) Dopo aver completato l’allineamento, mantenere
sorretto il pannello laterale A in modo che esso
risulti stabilmente a contrasto con il lato del piano
digitale.
K
-(c)
K
-(a)
K
-(b)
K
-(a)
K
-(a)
Staffa
*
Fondo del piano digitale K
-(b)
A
(2-1)
(2-2) (2-3)
Staffa
(3-2)
(3-1)
K
-(b)
A
Pannello superiore del piano digitale
