Montaggio del supporto
I-27

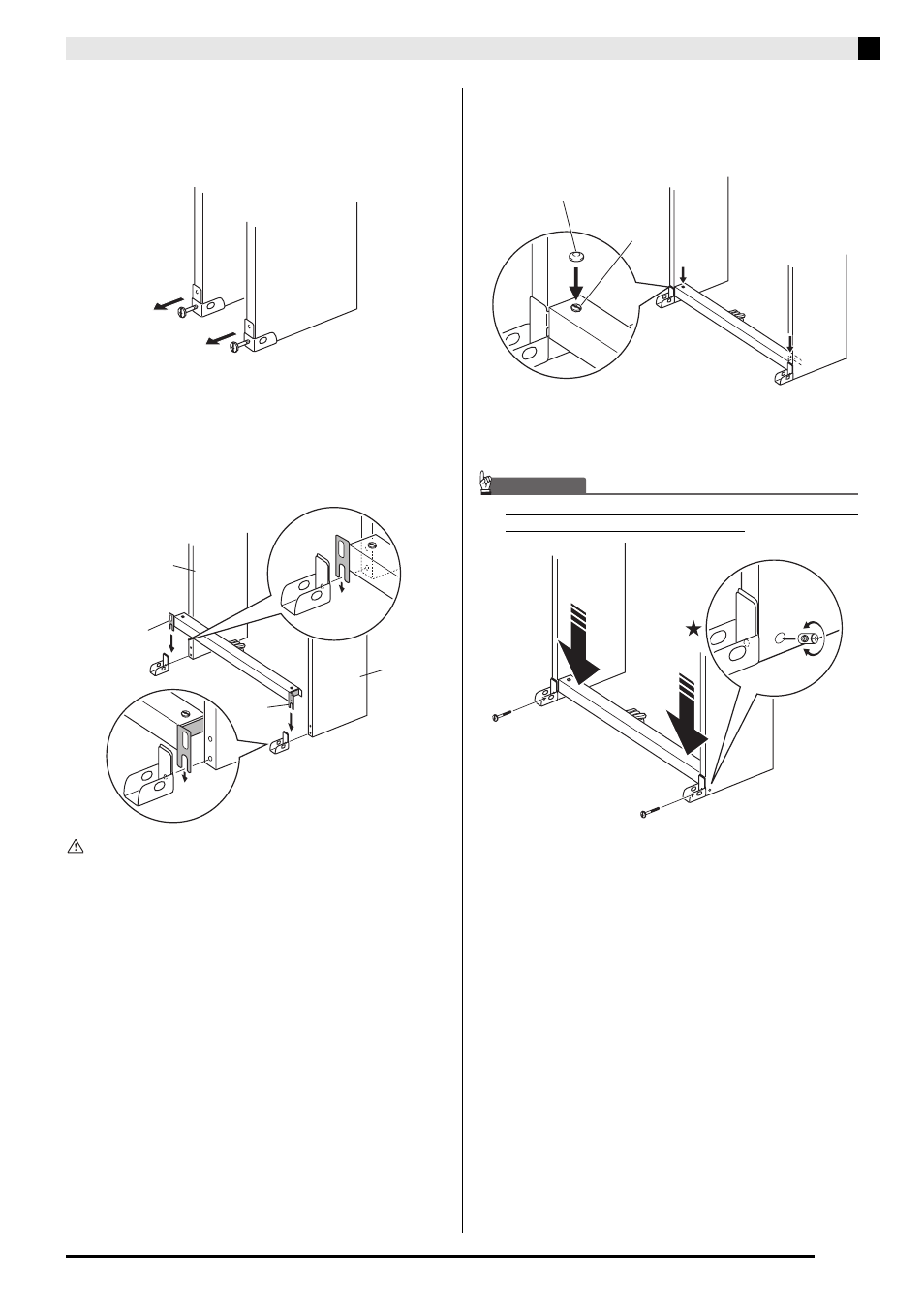

10.
Rimuovere le viti che mantengono le staffe
d’angolo in posizione sugli angoli posteriori
(gli angoli lontani dal pianista) dei pannelli
laterali.
11. Come mostrato nell’illustrazione, invertire le
staffe d’angolo rimosse al punto 10, ed
inserire le staffe dell’unità pedali I
-(a) e I -(b)
tra ciascuna delle staffe d’angolo e i pannelli
laterali A e B.
AVVERTENZE
• Le staffe d’angolo aiutano a prevenire il ribaltamento del
supporto. Ogniqualvolta si colloca il supporto non
appoggiato ad una parete, riorientare le staffe d’angolo
come viene mostrato nell’illustrazione. Lasciando le
staffe d’angolo nel loro orientamento originale, si
potrebbe facilitare il rovesciamento del supporto
all’indietro, creando il rischio di lesioni fisiche.
12.
Serrare in modo sicuro le viti G strette
temporaneamente al punto 9.
• Ricoprire le teste delle viti con le apposite coperture
J
.
13.
Fissare le staffe d’angolo al supporto usando
le viti rimosse al punto 10.
IMPORTANTE!
• Premere verso il basso sui bordi dell’unità pedali quando
si stringono le viti delle staffe d’angolo.
• I pannelli laterali dispongono di connettori di giunzione
all’interno, che si innestano con le viti delle staffe
d’angolo. Nel caso in cui si abbia difficoltà nell’inserire le
viti nei fori del connettore di giunzione, servirsi di un
cacciavite per ruotare il connettore di giunzione e
regolare la posizione del foro della vite per facilitarne
l’accesso. Vedere il disegno dettagliato (indicato con una
stella) nell’illustrazione riportata sopra.
B
A
I
-(b)
I
-(a)
G
J
