SMA Solar Technology AG Ricerca errori
Istruzioni per l’installazione WB36TL_50TL-IIT102011 81

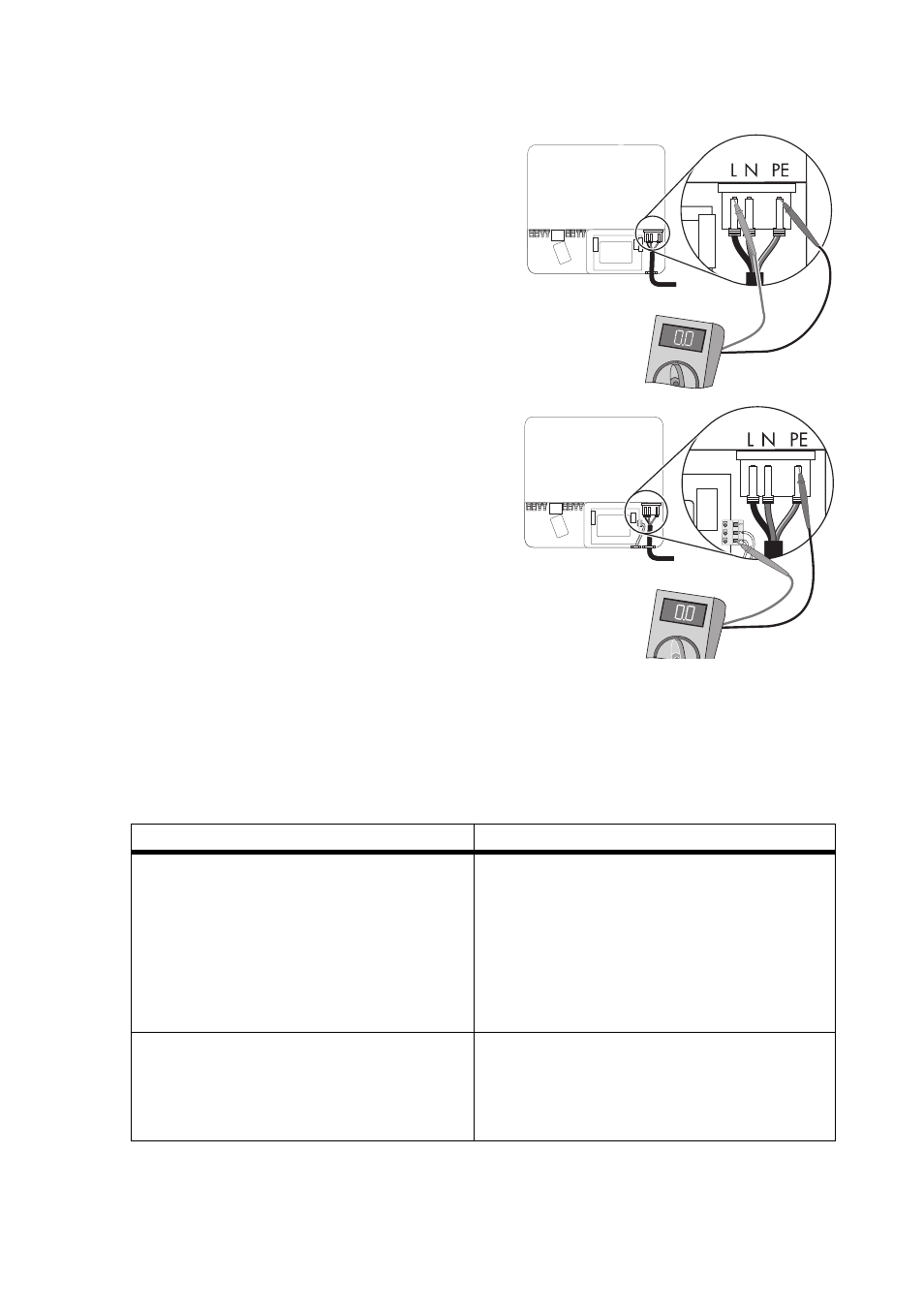

6. Controllare l'assenza di tensione L contro PE sul
morsetto CA mediante un apparecchio di misura
idoneo.
☑ Se viene rilevata tensione, verificare
l'installazione!
7. Verificare su tutti i morsetti l'assenza di tensione del
relè multifunzione contro PE.
☑ Se viene rilevata tensione, verificare
l'installazione!
8. Scollegare L1, L2 e L3 del piccolo impianto eolico dal Windy Boy Protection Box.
9. Misurare la resistenza tra L1 del piccolo impianto eolico e il potenziale di terra.
10. Misurare la resistenza tra L2 del piccolo impianto eolico e il potenziale di terra.
11. Misurare la resistenza tra L3 del piccolo impianto eolico e il potenziale di terra.
Risultato Provvedimento
La resistenza misurata è pressoché infinita.
☑ Sul piccolo impianto eolico non vi è
dispersione verso terra.
Probabilmente la dispersione verso terra è nel
Windy Boy Protection Box o nelle linee che
collegano l'inverter.
• Scollegare il Windy Boy Protection Box
dall'inverter e misurare la resistenza di
tutti i collegamenti e rispetto al potenziale
di terra.
La resistenza misurata è molto bassa
(< 10 Ω ).
☑ Sul piccolo impianto eolico vi è una
dispersione verso terra.
• Far eliminare la dispersione verso terra
dall'installatore del piccolo impianto
eolico, prima di ricollegare l'impianto al
Windy Boy Protection Box.
