Collegamento elettrico SMA Solar Technology AG
46 WB36TL_50TL-IIT102011 Istruzioni per l’installazione
5.6.1 Relè multifunzione
L'inverter è dotato di serie di un relè multifunzione. Può essere inserito per es. simultaneamente al LED
rosso di errore accanto al display. Altre funzioni sono in via di progettazione e potranno essere
ampliate in un secondo momento tramite un update del firmware.
Sia per il caso di guasto che per il funzionamento corretto, è possibile collegare rispettivamente una
propria utenza.
Possono essere collegate le tensioni e correnti seguenti dell'utenza:
Requisiti di linea
Il cavo e il tipo di posa della linea devono essere adatti all'impiego e al luogo.
Interruttore di protezione di linea
Provvedere alla protezione del relè multifunzione tramite un interruttore di protezione di linea
separato, se si intende collegare il relè multifunzione alla rete pubblica.
Tensione Corrente
CA max. 240 V max. 1,0 A
CC max. 30 V max. 1,0 A

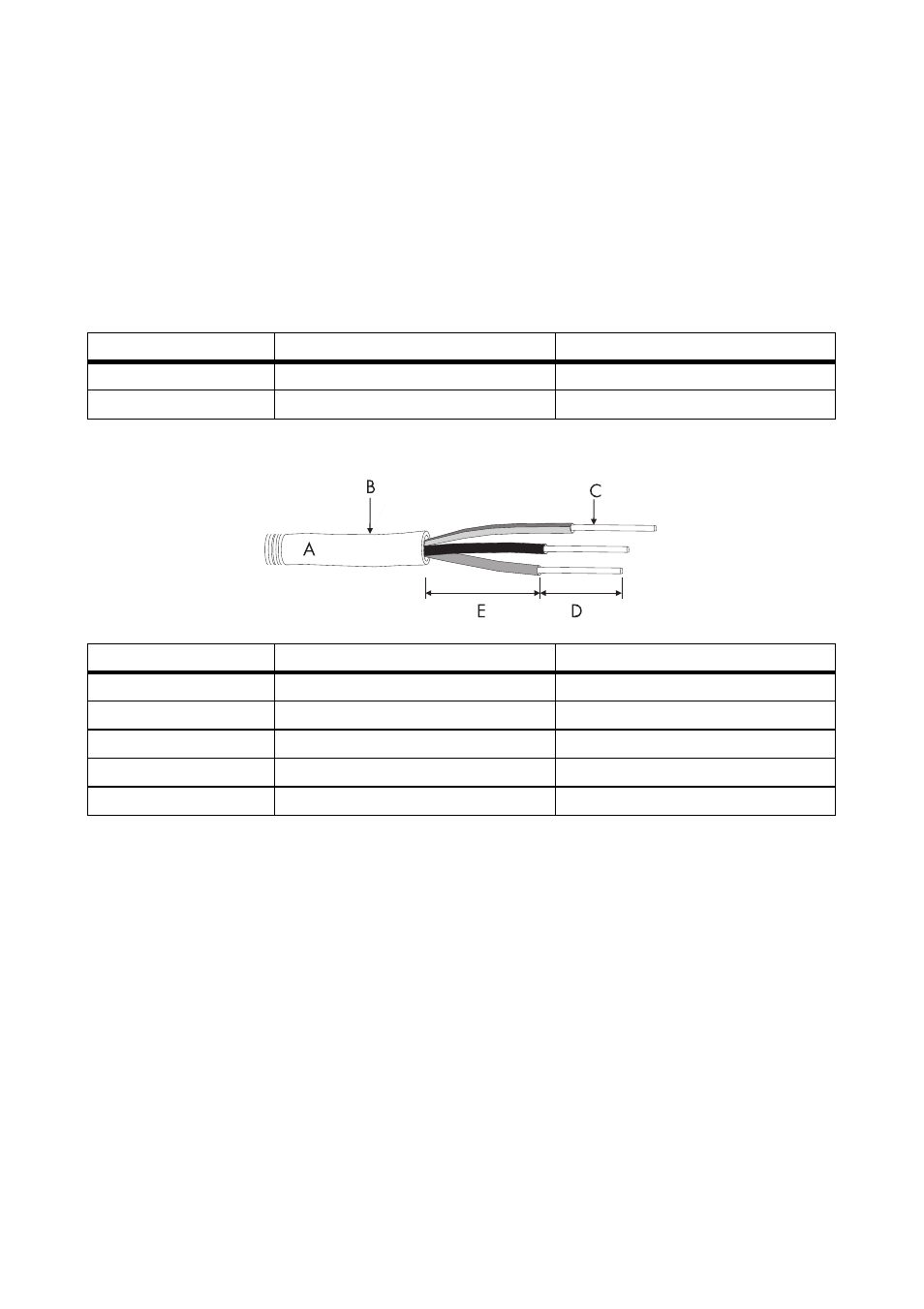

Posizione Descrizione Valore
A Tipo di cavo a doppio isolamento
B Diametro esterno 5 mm … 12 mm
C Sezione del conduttore 0,08 mm² … 2,5 mm²
D Lunghezza di spelatura max. 8 mm
E Lunghezza tratto guaina rimosso max. 15 mm
