SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione WB36TL_50TL-IIT102011 31

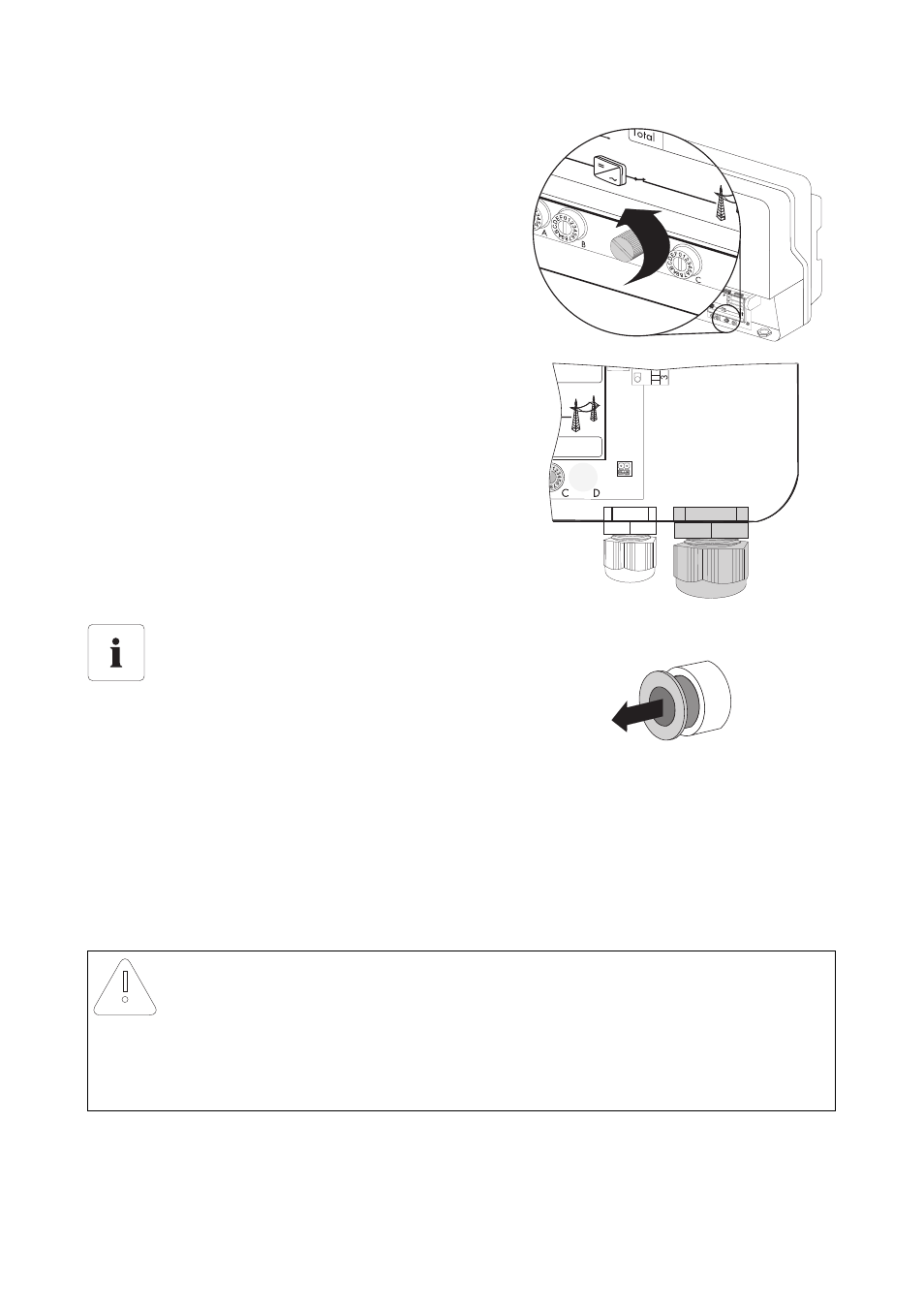

8. Per agevolare il collegamento, svitare la vite del
display di quel tanto che basta per sollevare il
display.
Sollevare il display finché non scatta in posizione.
9. Svitare il dado a risvolto del pressacavo CA e
staccare il tappo cieco dal pressacavo.
10. Infilare il cavo.
11. Aprire tutti i morsetti CA.
Guarnizione nel pressacavo CA
Nel pressacavo si trova una guarnizione a
due parti. Rimuovere, eventualmente, l'inserto
interno della guarnizione. Ciò può essere
necessario se si intende introdurre un cavo più
spesso.
Valgono i seguenti valori orientativi:
• Diametro del cavo con guarnizione e inserto: 12 mm … 16 mm
• Diametro del cavo con guarnizione senza inserto: 15 mm … 21 mm
AVVISO!
Pericolo di incendio in caso di collegamento di 2 conduttori ad un morsetto.
Il collegamento di 2 conduttori per morsetto comporta il pericolo di surriscaldamento o
incendio in seguito a scarso contatto elettrico.
• Collegare al massimo un conduttore per morsetto.
