Collegamento elettrico SMA Solar Technology AG
48 WB36TL_50TL-IIT102011 Istruzioni per l’installazione
Procedura
1. Disinserire l'inverter come descritto nel capitolo 7.2 ”Scollegamento dell'inverter” (Pagina 60).
2. Svitare di alcuni giri il dado a risvolto del pressacavo e staccare il tappo cieco dal pressacavo.
3. Infilare il cavo.
4. Spelare i fili di max. 8 mm.

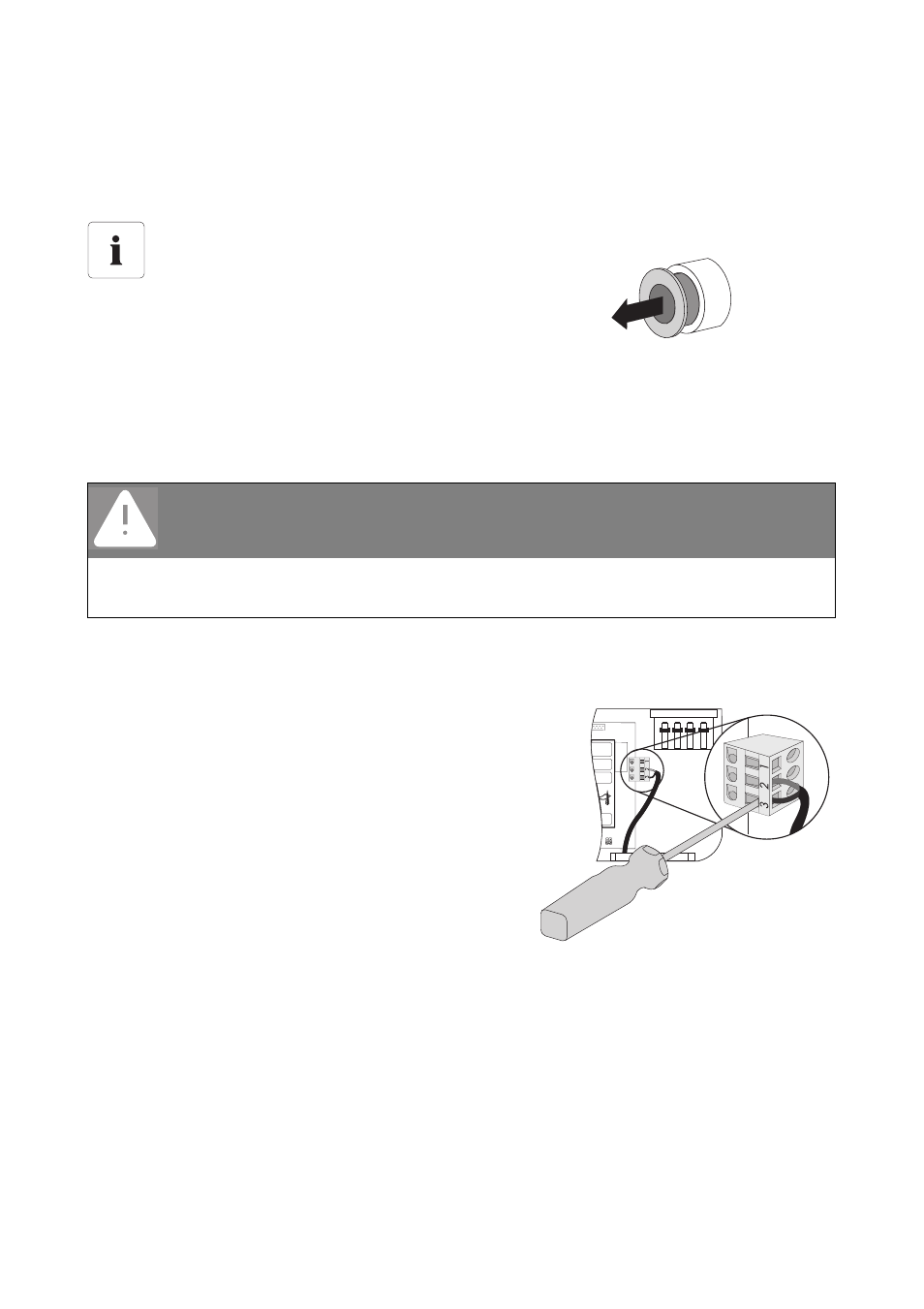

5. Collegare i fili ai morsetti servendosi di un
cacciavite.
Nello schema di collegamento sono riportati i punti
di collegamento dei fili, a seconda che si desideri
un messaggio di funzionamento o di errore.
6. Riavvitare saldamente il dado a risvolto sul
pressacavo.
7. Rimettere in servizio l'inverter come descritto nel capitolo 8 ”Rimessa in servizio” (Pagina 63).
8. Attivare la tensione di alimentazione.
☑ Il relè multifunzione è ora in servizio.
Guarnizione nel pressacavo
Nel pressacavo si trova una guarnizione a
due parti. Rimuovere, eventualmente, l'inserto
interno della guarnizione. Ciò può essere
necessario se si intende introdurre un cavo più
spesso.
Valgono i seguenti valori orientativi:
• Diametro del cavo con guarnizione e inserto: 5 mm … 7 mm
• Diametro del cavo con guarnizione senza inserto: 7 mm … 13 mm
PERICOLO!
Pericolo di morte per alta tensione nell'inverter.
• Utilizzare solo cavi con più strati di isolamento.
• Rimuovere max. 15 mm di guaina di protezione dal cavo.
