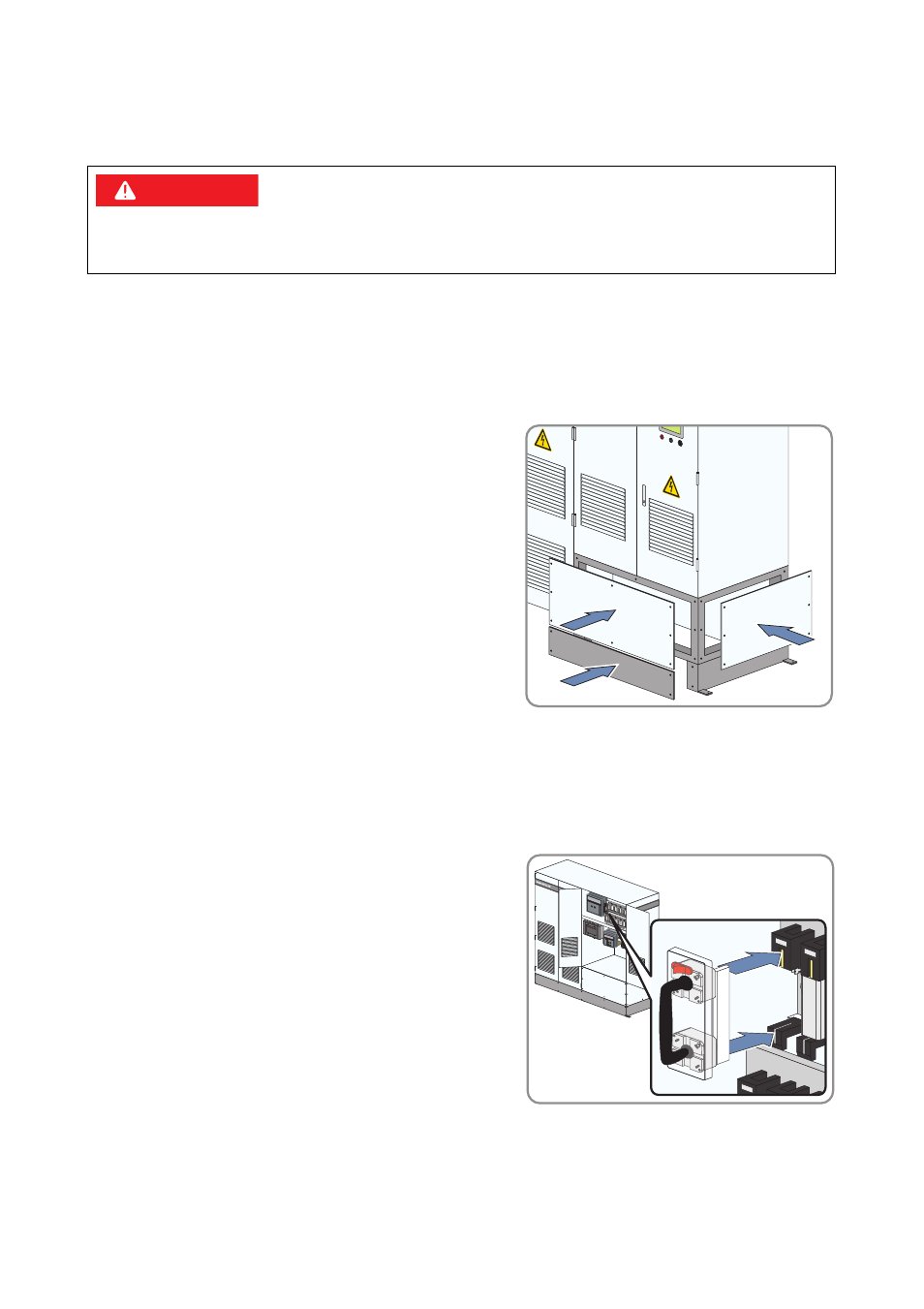

12.4 Montaggio delle coperture
1. Fissare tutti i cavi con le fascette alla rispettiva guida di supporto.
2. Avvitare i cavi PE della copertura dell'armadio elettrico.
3. Assicurarsi che i cavi PE siano fissi in sede.
4. Avvitare saldamente la copertura in plexiglass davanti alle linguette di collegamento CA.
5. Avvitare saldamente le coperture fino in fondo.
12.5 Impiego di fusibili o disgiuntori
1. Se non si utilizza il kit di collegamento SMB, inserire i fusibili. A tale scopo utilizzare
l'impugnatura per fusibili per bassa tensione.
2. Se non si utilizza un kit di collegamento SMB,
impiegare un disgiuntore. A tale scopo utilizzare
l'impugnatura per fusibili per bassa tensione.
3. Avvitare saldamente la copertura in plexiglass davanti ai fusibili.
1&3*$0-0
Pericolo di morte per scossa elettrica al contatto con elementi sotto tensione dell'inverter
• Non toccare gli elementi sotto tensione nell'inverter centrale.
