SMA Solar Technology AG 10 Collegamento dei cavi nell'armadio elettrico
Istruzioni per l’installazione SCxxxHE-20-IA-IIT111210 45
10 Collegamento dei cavi nell'armadio elettrico
10.1 Area riservata ai collegamenti

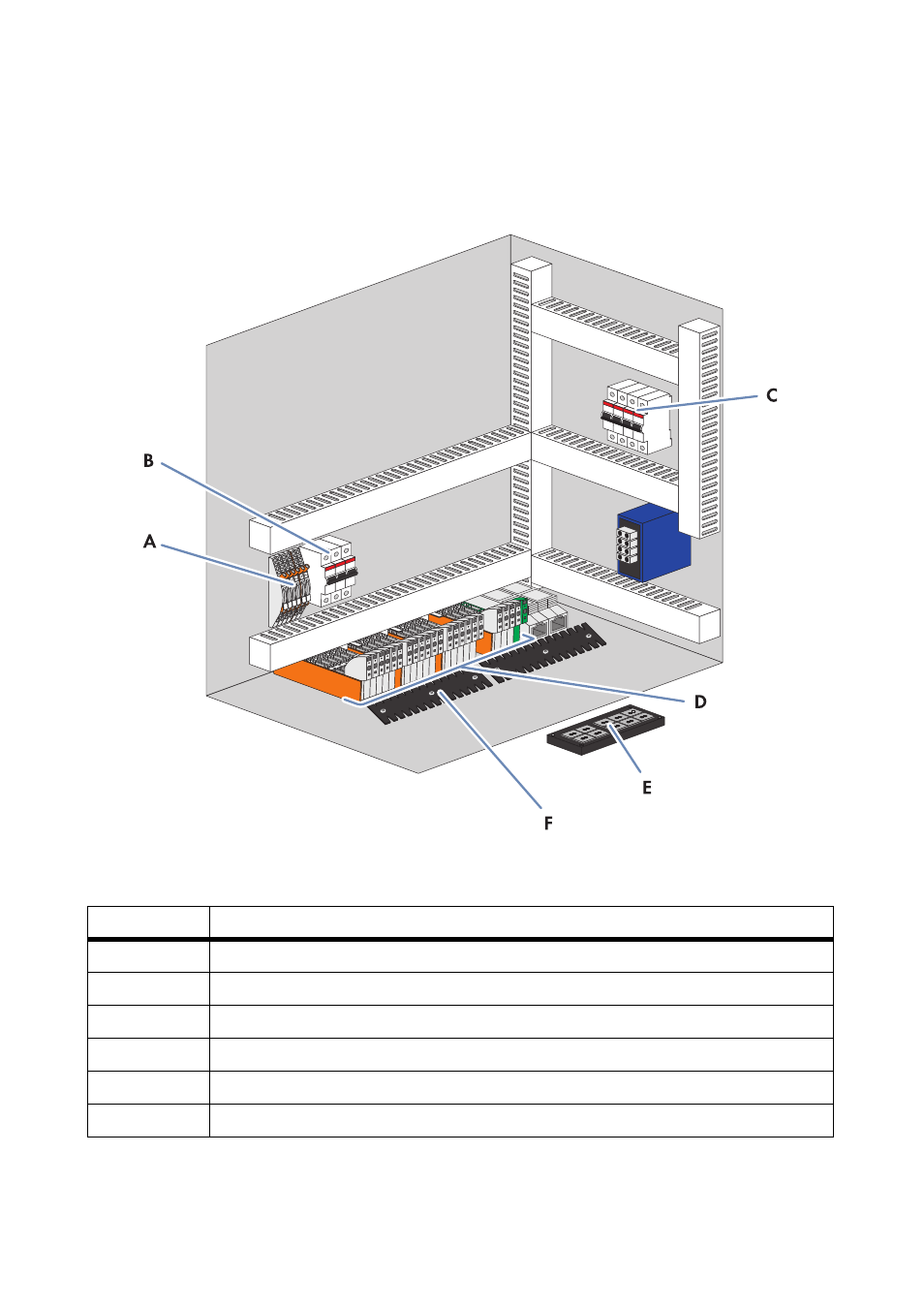

Figura 17: Collegamenti nell'armadio elettrico
Posizione Descrizione
A Morsetti di controllo e di separazione
B Interruttore di protezione di linea del monitoraggio rete
C Interruttore di protezione di linea dell'alimentazione esterna di tensione
D Morsetti di collegamento del cliente
E Piastra di tenuta con guarnizione di gomma (6 mm … 7 mm)
F Guida di supporto cavi
