9 Collegamento CA e CC SMA Solar Technology AG
40 SCxxxHE-20-IA-IIT111210 Istruzioni per l’installazione
9.4.3 Collegamento dei cavi con 1 capocorda
Per il fissaggio del capocorda alle linguette di collegamento utilizzare solo le viti e i dadi in dotazione.

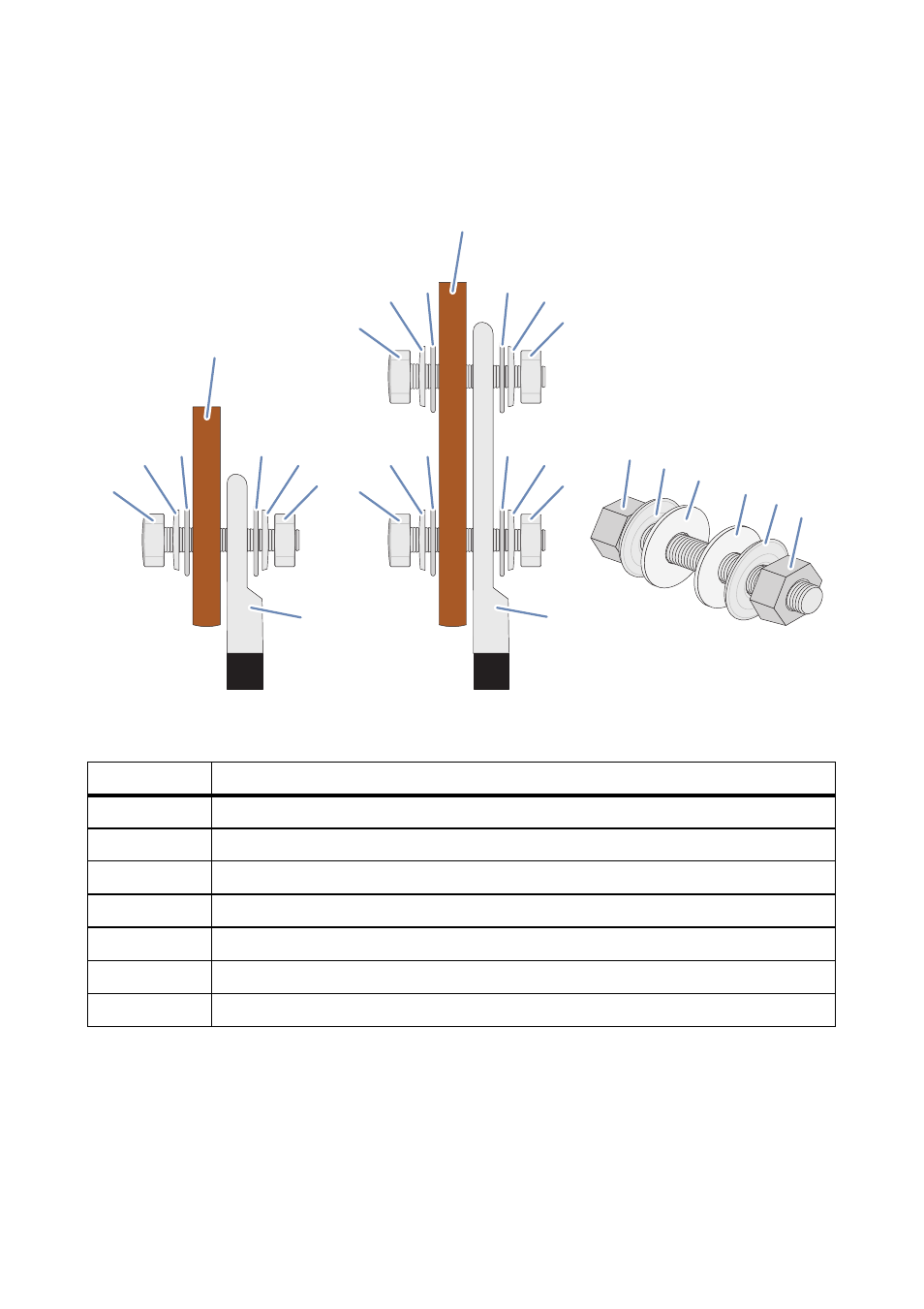

Figura 15: Schema del collegamento per un capocorda
• Fissare i capicorda alle linguette di collegamento sempre nella sequenza qui indicata.
Posizione Descrizione
A Vite M12
B Puleggia di tensione
C Rondella piatta
D Barra collettrice in rame
E1 Capocorda zincato a 1 foro
E2 Capocorda zincato a 2 fori
F Dado
E2
D
A B
C
B F
A
B
C C
B
F
C
A
B
C C
B
F
E1
D
A
B
C C
B
F
