SMA Solar Technology AG 9 Collegamento CA e CC
Istruzioni per l’installazione SCxxxHE-20-IA-IIT111210 41
9.4.4 Collegamento dei cavi con 2 capicorda
Per il fissaggio del capocorda alle linguette di collegamento utilizzare solo le viti e i dadi in dotazione.

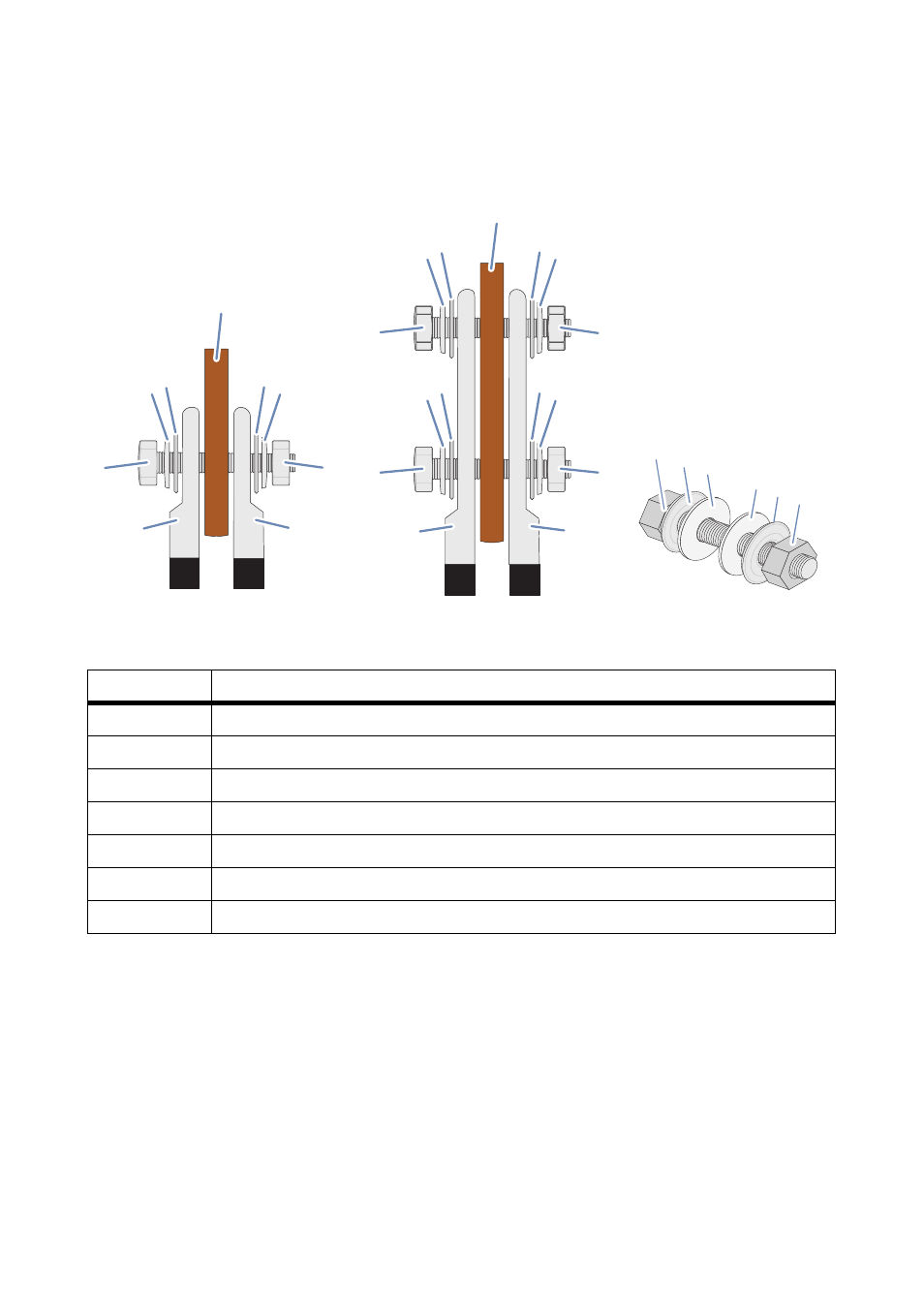

Figura 16: Schema del collegamento per due capicorda.
• Fissare i capicorda alle linguette di collegamento sempre nella sequenza qui indicata.
Posizione Descrizione
A Vite M12
B Puleggia di tensione
C Rondella piatta
D1 Capocorda zincato a 1 foro
D2 Capocorda zincato a 2 fori
E Barra collettrice in rame
F Dado
D2
E
D2
B C B
C
A F
A
B C
B F
C
B C B
C
A F
D1
E
D1
B C B
C
A F
