SMA Solar Technology AG 9 Collegamento CA e CC
Istruzioni per l’installazione SCxxxHE-20-IA-IIT111210 43

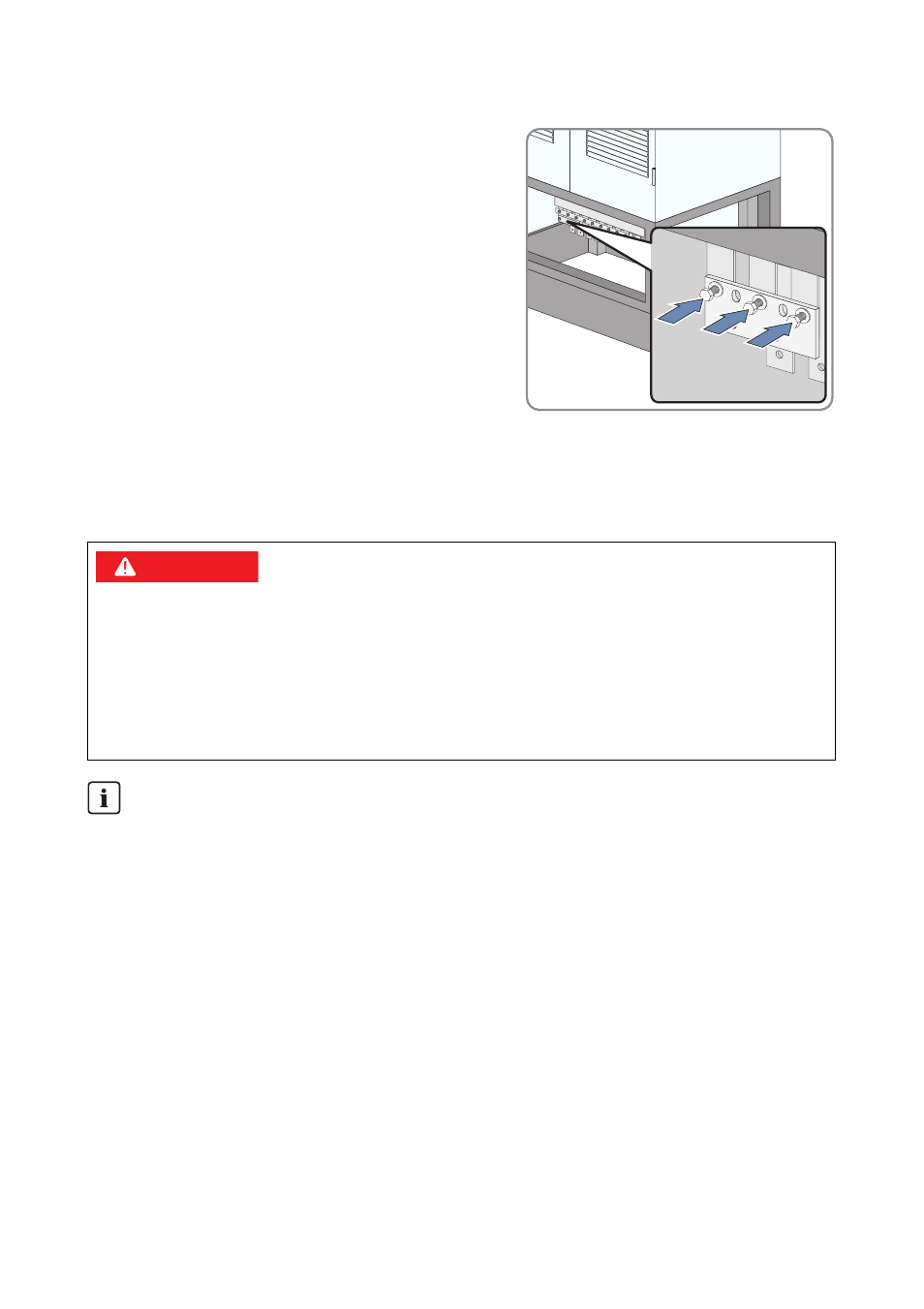

1. Posizionare e avvitare la barra collettrice sui 3
collegamenti CC.
2. Estrarre i fusibili delle 3 linguette di collegamento CC. A tale scopo utilizzare l'impugnatura per
fusibili per bassa tensione.
9.6.3 Collegamento dei cavi CC
1. Introdurre i cavi CC nell'armadio elettrico.
2. Spelare i cavi CC.
3. Dotare i cavi CC di capicorda.
4. Collegare i cavi CC conformemente allo schema dei collegamenti elettrici alle linguette di
collegamento CC e alle disposizioni del capitolo 9.4.
1&3*$0-0
Pericolo di morte per folgorazione. I moduli FV esposti alla luce sono sotto tensione.
• Se sono presenti distributori principali CC, disinserire i fusibili nei distributori principali CC
e assicurarli contro la riaccensione.
• Se sono presenti distributori secondari CC, disinserire i fusibili nei distributori secondari CC
e assicurarli contro la riaccensione.
• Osservare tutte le avvertenze di sicurezza del produttore dei moduli.
Disinserimento lato CC
Il distributore principale CC e il distributore secondario CC dovrebbero disporre di interruttori
di potenza. Gli interruttori di potenza consentono una rapida messa fuori tensione dell'inverter
sul lato CC.
