Sostituzione dei varistori SMA Technologie AG
Pagina 34 SB3300TL-11:SI2006 Istruzioni per l’installazione
5. Se avete individuato una dispersione verso terra, probabilmente non sarà
necessario sostituire i varistori, ma sarà necessario eliminare la dispersione verso
terra. Di norma si deve incaricare di questa operazione l'installatore del
generatore FV. Procedete in questo caso come descritto al punto 10, ma senza
ricollegare la stringa difettosa! Proteggete i contatti ad innesto DC contro lo
sfioramento (p. es. con un cappuccio di protezione o sufficiente nastro isolante a
protezione dielettrica).
Se non avete individuato alcuna dispersione verso terra nel generatore FV,
probabilmente uno dei varistori controllati termicamente ha perso la sua funzione
di protezione. Questi componenti sono pezzi soggetti ad usura, il cui
funzionamento si riduce per invecchiamento anche per sollecitazioni ripetute
dovute a sovratensione. Potete controllare tali varistori, rispettando le avvertenze
di sicurezza del capitolo 2 „Avvertenze di sicurezza” (pagina 7), nel seguente
modo:
6. Svitate le viti del coperchio e rimuovete il coperchio del Sunny Boy 3300TL.
Staccate il collegamento PE dal coperchio. Verificate che vi sia assenza di
tensione.
7. Verificate per tutti i varistori, servendovi di un apparecchio per la prova della
continuità, se tra i connettori 2 e 3 ci sia un collegamento elettricamente
conduttivo. In caso contrario, il relativo varistore non è efficace. La posizione dei
varistori nel Sunny Boy 3300TL è visibile nella figura del capitolo 3.1
„Descrizione dell'apparecchio” (pagina 9).

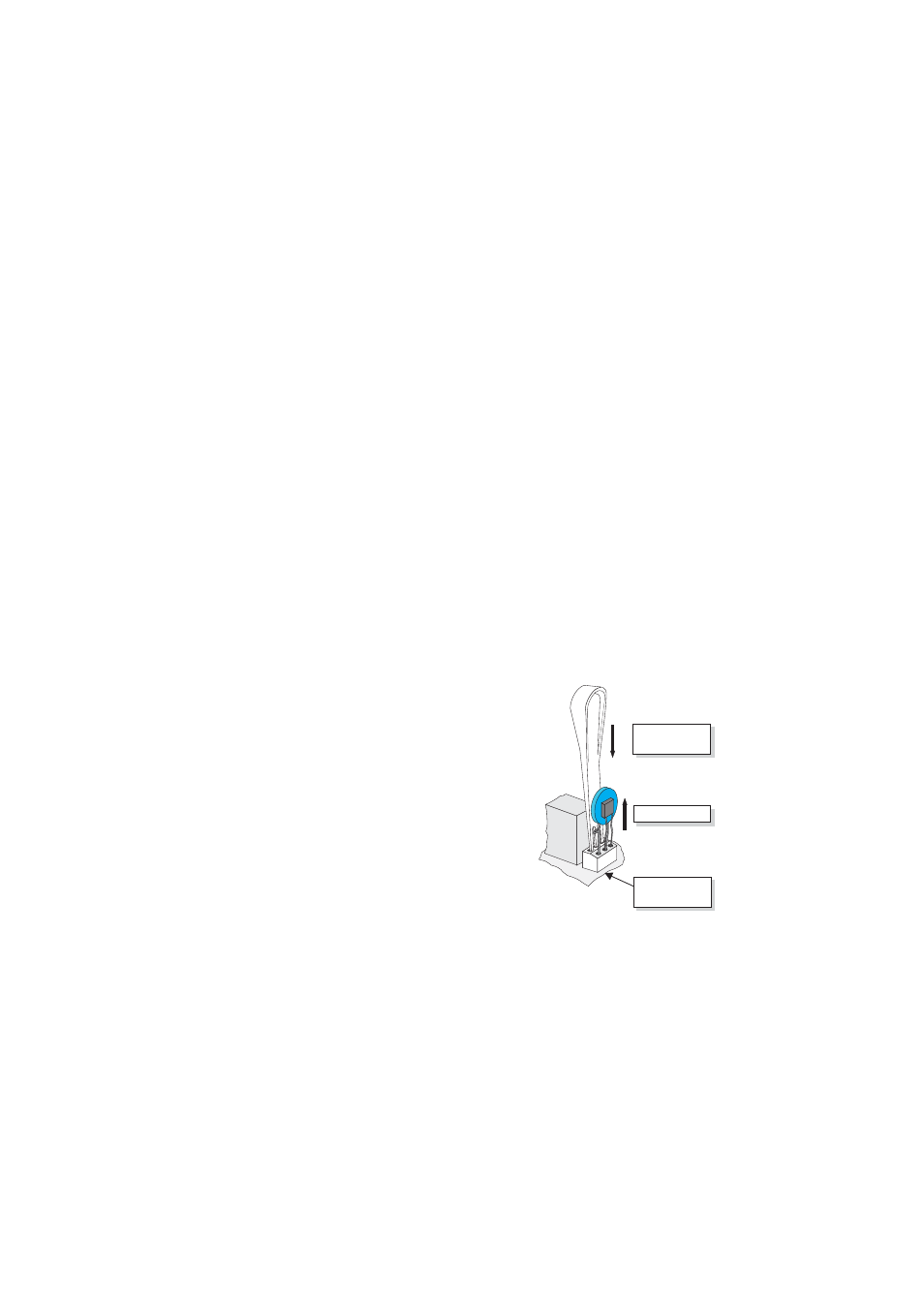

8. Sostituite il varistore guasto con un varistore
nuovo come descritto nel disegno a fianco. Fate
attenzione al corretto allineamento del varistore!
Qualora con i varistori di ricambio non sia stato
fornito alcun utensile apposito per operare sui
morsetti, contattate la SMA. Sui singoli contatti
dei morsetti è comunque possibile agire anche
servendosi di un cacciavite adeguato. Dato che
generalmente la rottura di un varistore può
essere dovuta a fattori che colpiscono in modo
simile tutti i varistori (temperatura, vecchiaia,
sovratensione indotta), si raccomanda vivamente
di non sostituire soltanto il varistore
sovraccaricato, ma entrambi varistori. I varistori
sono prodotti specificamente per essere utilizzati
nel Sunny Boy 3300TL e non sono disponibili in
commercio. Essi devono essere acquistati presso
la SMA Technologie AG (codice d'ordine SMA:
"SWR-TV7“).
L'introduzione dell'utensile
sblocca il morsetto
Nel rimontaggio, il polo con
il piccolo occhiello deve
essere montato nel
morsetto 1.
Estrarre il varistore
1
2
3
