SMA Technologie AG Installazione
Istruzioni per l’installazione SB3300TL-11:SI2006 Pagina 19

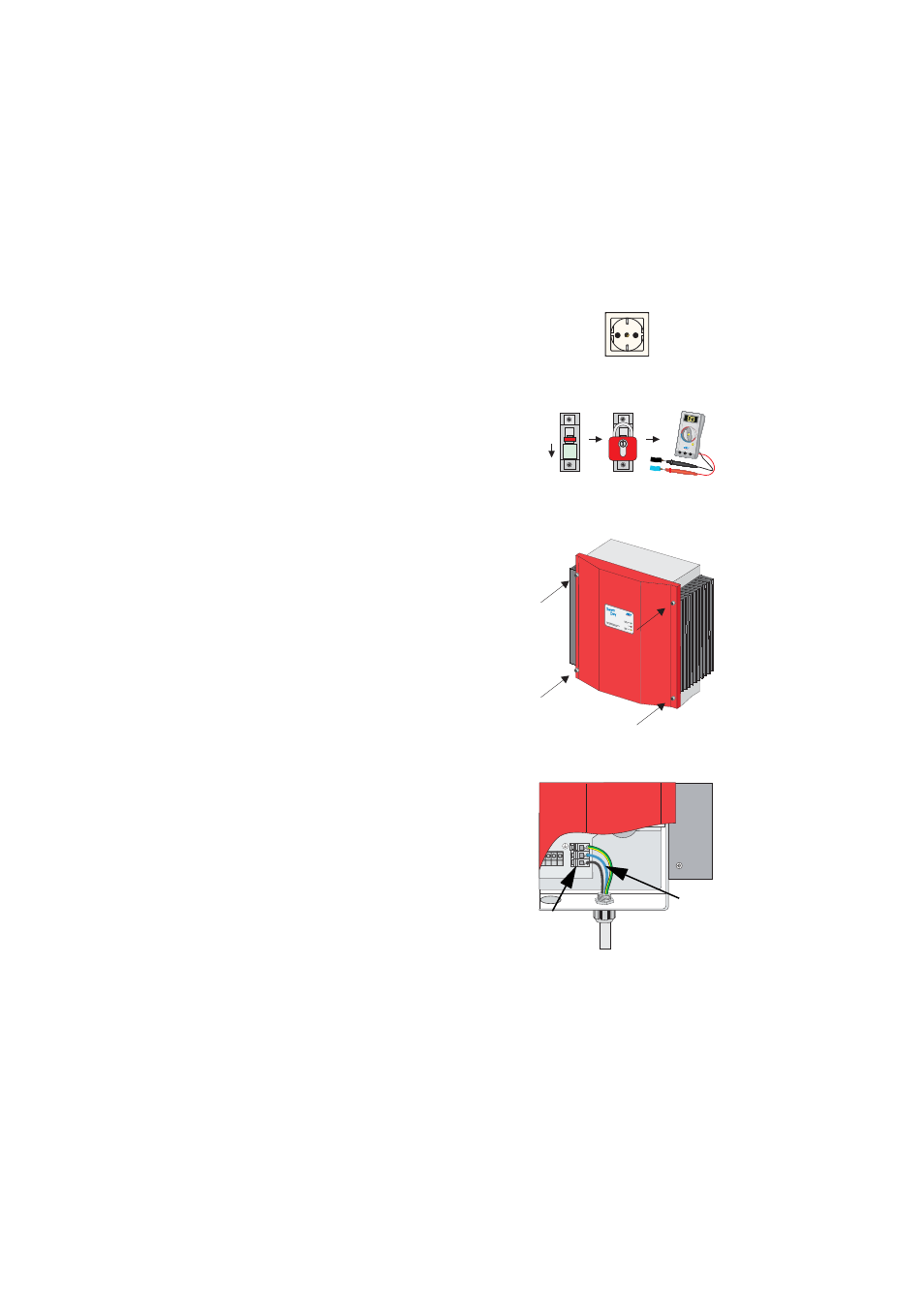

Collegamento dell'uscita AC
Per il collegamento dell'uscita AC procedete nel seguente modo:
1. Verificate la tensione di rete. Se supera i 260 V,
il Sunny Boy 3300TL funziona solo in modo
limitato. Contattate il gestore locale della rete per
una soluzione.
max. 260 V!
La tensione di rete massima per il
processo di immissione è 260 V!
2. Staccate il collegamento alla rete (spegnete
l'interruttore di protezione di linea), assicuratelo
contro la riaccensione e accertatevi dell'assenza
di tensione.
Prima di aprire il Sunny Boy accertatevi
dell'assenza di tensione sull'uscita AC!
3. Svitate le viti del coperchio e rimuovete il
coperchio del Sunny Boy 3300TL. Staccate il
conduttore di protezione (PE) dal coperchio della
scatola.
Togliendo il coperchio dovete staccare
anche il conduttore di protezione PE
verde-giallo!
4. Per il collegamento del cavo di rete procedete
come indicato nel grafico, utilizzando il
passacavo fornito in dotazione. Attenzione a non
invertire "L" e "N".
Collegamento di "L" e "N"
1. 2. 3.
Off!
Erdschluss
Earth Fault
Ar t.-Nr .: 8 6 -0 0
N
L
