SMA Technologie AG Installazione
Istruzioni per l’installazione SB3300TL-11:SI2006 Pagina 17
5 Installazione
5.1 Montaggio
Per il regolare montaggio del Sunny Boy 3300TL
utilizzate il supporto da parete in dotazione. In pareti
solide in calcestruzzo o mattoni e con montaggio
verticale potete montare l'apparecchio p. es. con viti a
testa esagonale da 8 mm x 50 mm secondo DIN 571
in acciaio e con tasselli tipo SX8.
Nel dimensionamento del supporto tenete presente il
peso del Sunny Boy 3300TL (28 kg).

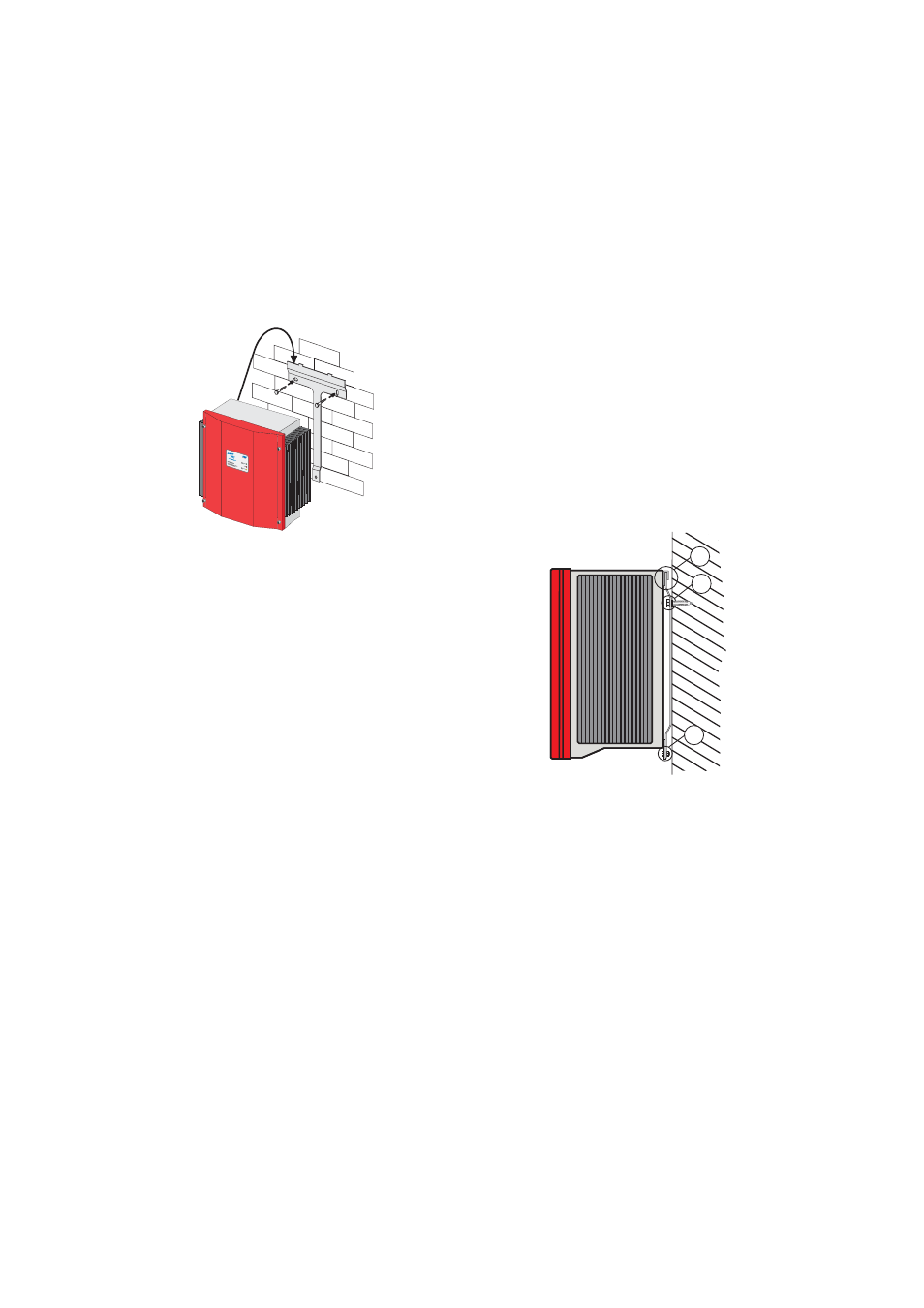

1.Montate il supporto da
parete (1). Per tracciare le posizioni dei fori potete
utilizzare il supporto anche come dima.
2. Collocate ora il Sunny Boy 3300TL sul supporto con
i suoi risvolti di fissaggio superiori nel supporto da
parete (2) in modo che non subisca spostamenti
laterali.
3. Fissate il Sunny Boy 3300TL contro il sollevamento
avvitando la vite M6x10 in dotazione sul foro
filettato in basso al centro (3).
4. Verificate che il Sunny Boy 3300TL sia ben fisso in
sede.
Erdschluss Earth Fault
Ar t.-Nr .: 8 6-00
2
3
1
