SMA Technologie AG Requisiti per l'installazione
Istruzioni per l’installazione SB3300TL-11:SI2006 Pagina 15
Il Sunny Boy 3300TLè dotato di un interruttore di protezione dalle correnti di guasto
integrato. In questo modo il Sunny Boy 3300TL è in grado di distinguere tra vere
correnti di guasto e le "normali" correnti di fuga capacitive.
Durante funzionamento normale il Sunny Boy 3300TL non genera correnti di fuga
irregolari, ma in determinate condizioni di funzionamento (p.e. durante l'autotest dei
dispositivi di protezione) possono verificarsi correnti di fuga in grado di far scattare
un "normale" interruttore di protezione FI 30 mA.
L'impedenza di rete sul punto d'installazione delSunny Boy 3300TL deve essere
inferiore a 1,2 Ohm, affinché i dispositivi di protezione possano mantenere la piena
efficacia. Inoltre si consiglia di dimensionare la sezione della linea in modo che le

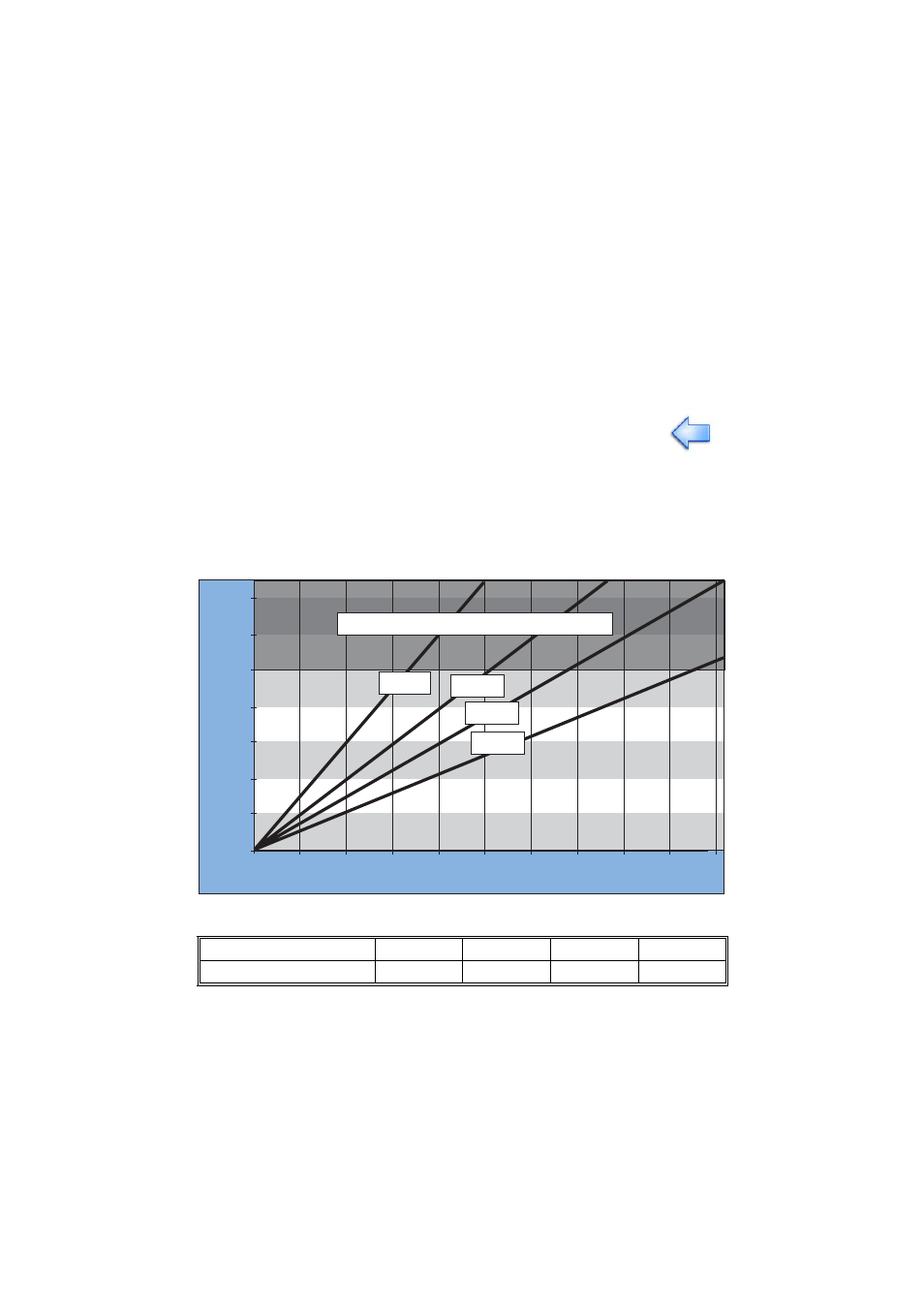

perdite di conduzione alla potenza nominale non superino l'1%. Il seguente grafico
illustra le perdite di conduzione in rapporto alla lunghezza e alla sezione della linea:
Ne risultano le seguenti lunghezze massime per ogni sezione:
Nel caso in cui un interruttore di protezione FI sia obbligatorio deve
essere utilizzato un interruttore con caratteristica di scatto di 100 o più di
100 mA.
Sezione della linea 4,0 mm² 6,0 mm² 8,0 mm² 10,0 mm²
Lunghezza max. 18 m 28 m 37 m 47 m
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Lunghezza della linea
5 m 10 m 20 m 30 m 40 m 50 m
Perdita
0 m 15 m 25 m 35 m 45 m
4,0 mm² 6,0 mm²
8,0 mm²
10,0 mm²
Non utilizzate linee con perdite superiori all'1,0 %.
