SMA Technologie AG Requisiti per l'installazione
Istruzioni per l’installazione SB3300TL-11:SI2006 Pagina 13
4.2 Requisiti del generatore FV
Il Sunny Boy 3300TL è studiato per collegare una stringa (collegamento in serie di
moduli FV).
Le istruzioni sul dimensionamento sono contenute nel relativo tool "GenAu", che può
essere scaricato dal sito Internet www.SMA.de.
L'apparecchio è dotato di due connettori a spina DC per il collegamento del
generatore FV. Pertanto, anche le linee di collegamento del generatore FV devono
essere dotate di tali connettori a spina
Come accessorio è disponibile un set preconfezionato per il collegamento di fili
sciolti di una stringa. I codici d'ordine SMA dei vari collegamenti sono:
• Multi-Contact 3 mm: "SWR-MC"
• Multi-Contact 4 mm: "MC-SET"
• Tyco:
"TYCO-SET"
4.3 Rete a bassa tensione 230 V (AC)
Vanno osservate le disposizioni tecniche vigenti in
materia e le disposizioni speciali del gestore della rete
locale.

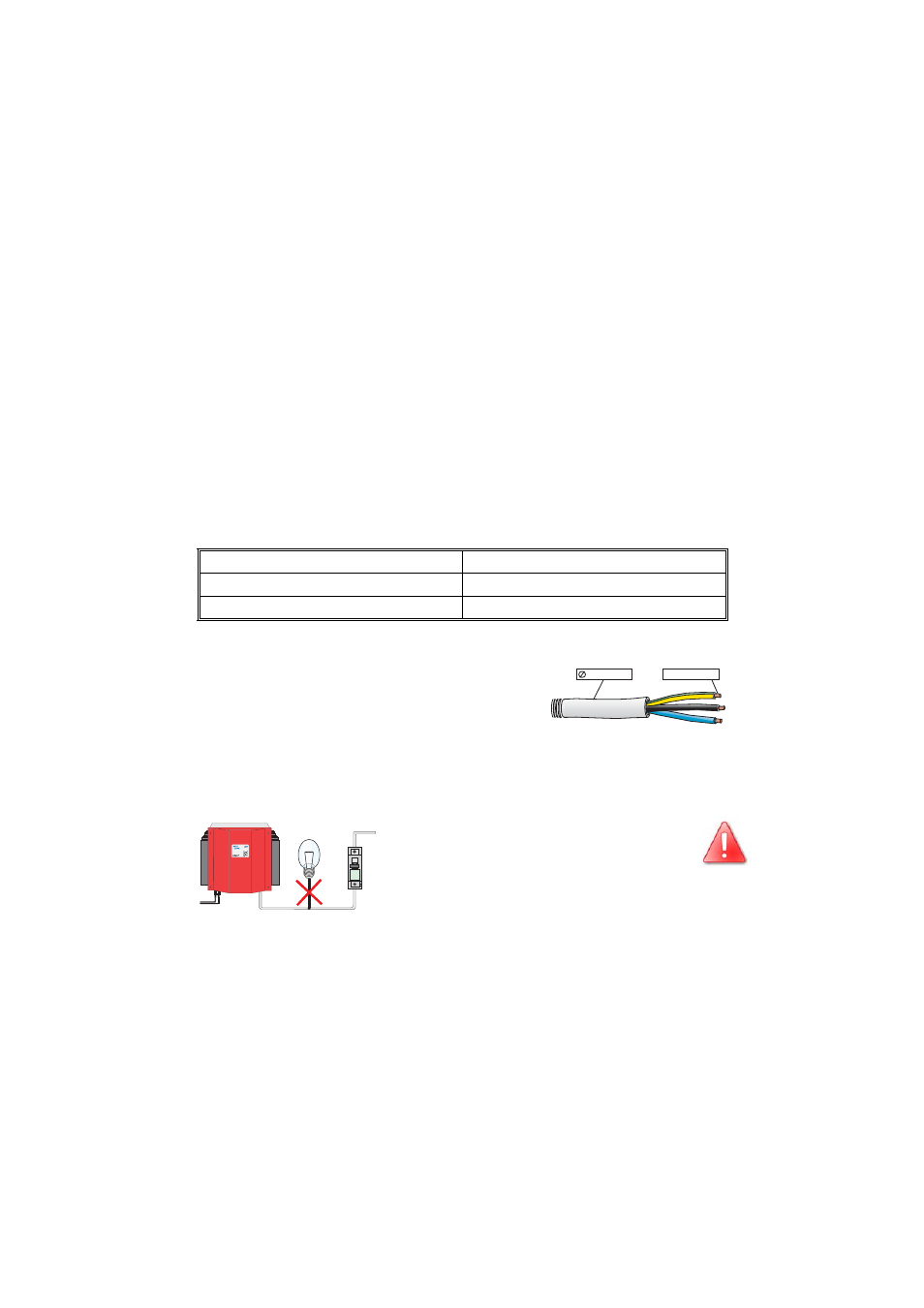

I morsetti di collegamento del Sunny Boy 3300TL sono adatti per conduttori con
sezioni fino a 10 mm². Il diametro esterno del cavo dovrebbe misurare da 9 mm a
17 mm. Il collegamento deve essere a tre fili (L, N, PE).
Valori massimi per l'ingresso DC
Tensione max. 750 V (DC)
Corrente di corto circuito max. 8 A (DC)
Per la sicurezza del circuito (protezione
della linea) è necessario un interruttore
automatico 25 A di tipo B. A questo
circuito elettrico non si devono collegare
utenze.
max. 10 mm² 9 … 17 mm
